Component Locations
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2001 GMC Savana Special, 2001 GMC Savana Camper Special, 2001 GMC Savana, 2001 Chevrolet RV Cutaway, and 2001 Chevrolet Cutaway. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location | ||
|---|---|---|---|
| Electronic Brake Control Module | On Left Frame Rail, Near Center Of Vehicle | ||
| Engine Coolant Temperature Gauge Sensor | Center Front Of Engine, Near Thermostat | ||
| Engine Oil Pressure Gauge Sensor (1) | Top Rear Of Engine | ||
| Fuel Tank Level Sender | In Fuel Tank | ||
| Fuel Pump | In Fuel Tank | ||
| Fuel Sender Buffer Module | On Inner Knee bolster, Below Right Side Of Instrument Panel | ||
| Inflatable Restraint Sensing And Diagnostic Module | Under Left Front Seat | ||
| In-Line Connector C301 | In Engine Harness, In-Line To Fuel Pump Harness On Left Frame Rail, Near EBCM | ||

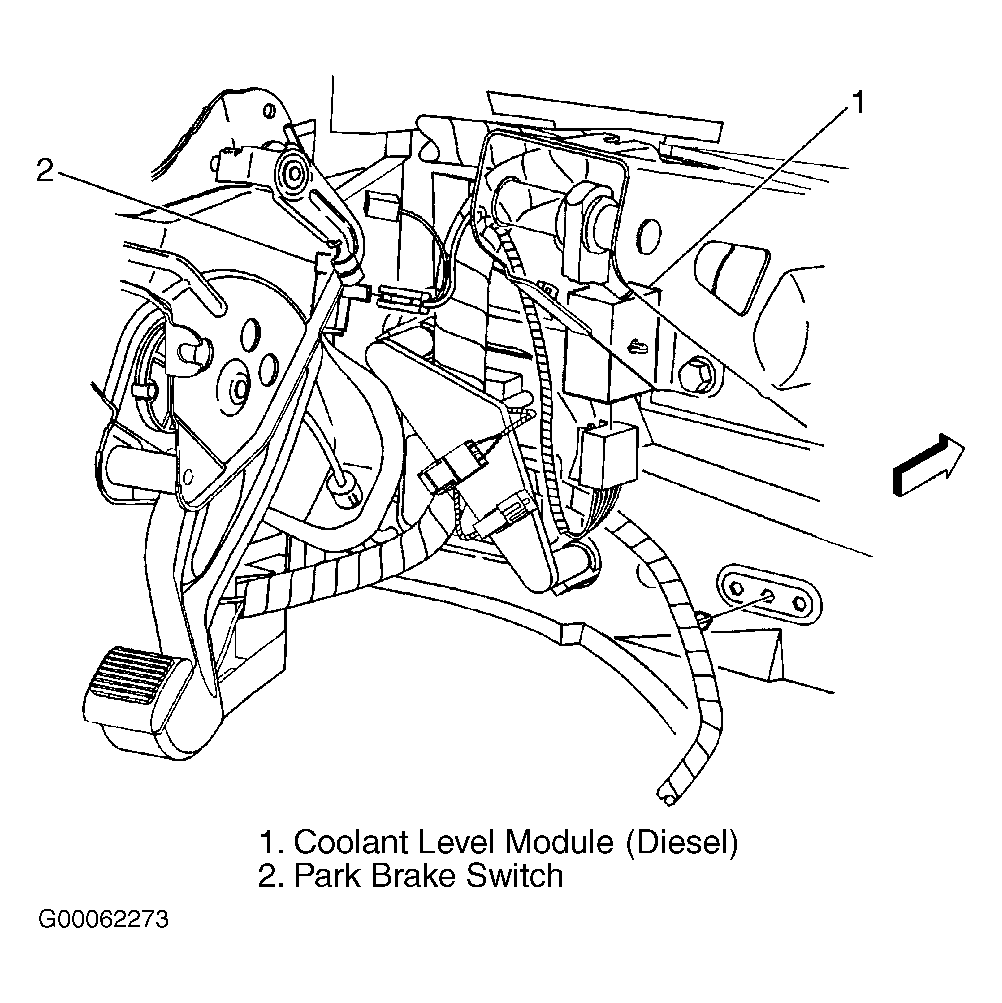

| Low Engine Coolant Level Indicator Module | Under Left Side Of Instrument Panel | ||
| Low Engine Coolant Level Indicator Sensor | Front Of Engine Compartment, Under Engine Coolant Recovery Tank | ||

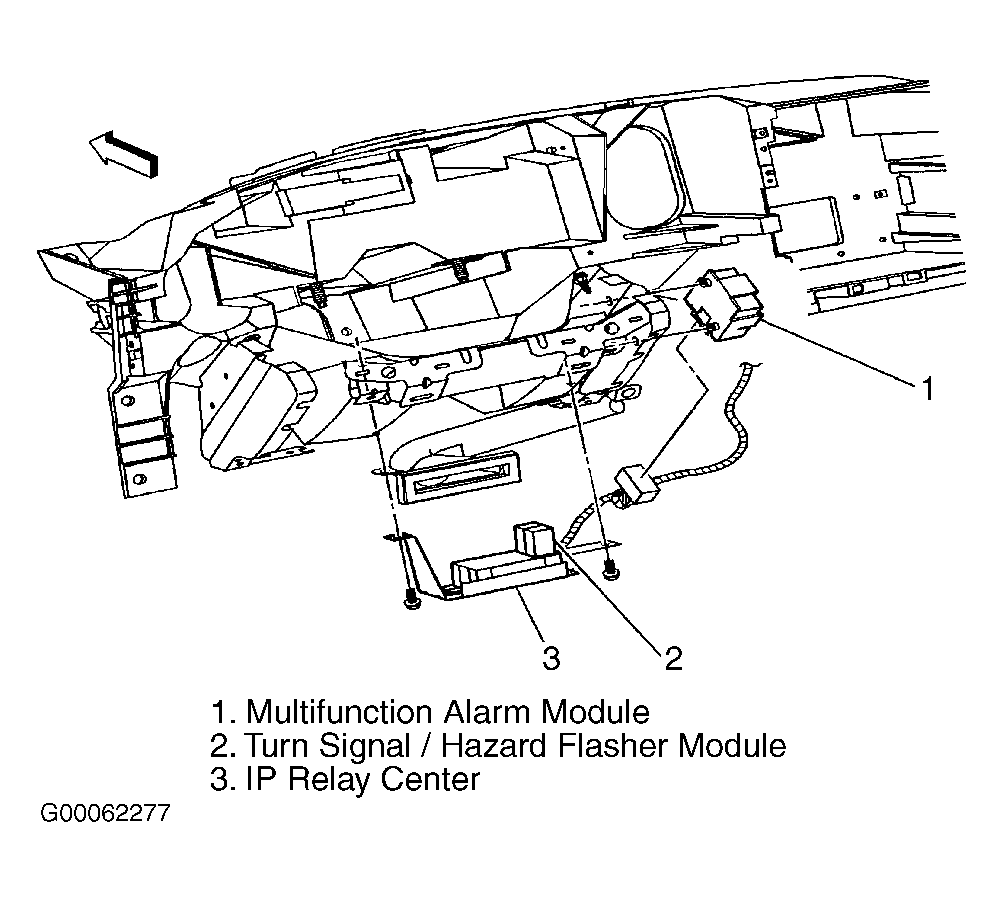

| Multifunction Alarm Module | Under Left Side Of Instrument Panel | ||
| Passlock(tm) Module | Below Center Of Instrument Panel | ||
| Powertrain Control Module (4.3L, 5.0L & 8.1L) | In Engine Compartment On Left Front Fender | ||
| Powertrain Control Module (6.5L) | Behind Center Of Instrument Panel | ||
| Vehicle Speed Sensor (4L60-E) | Right Rear Of Transmission | ||
| Vehicle Speed Sensor (4L80-E) | On Left Side Of Transmission | ||
| Vehicle Speed Sensor Buffer | Below Left Side Of Instrument Panel, Near Steering Column | ||

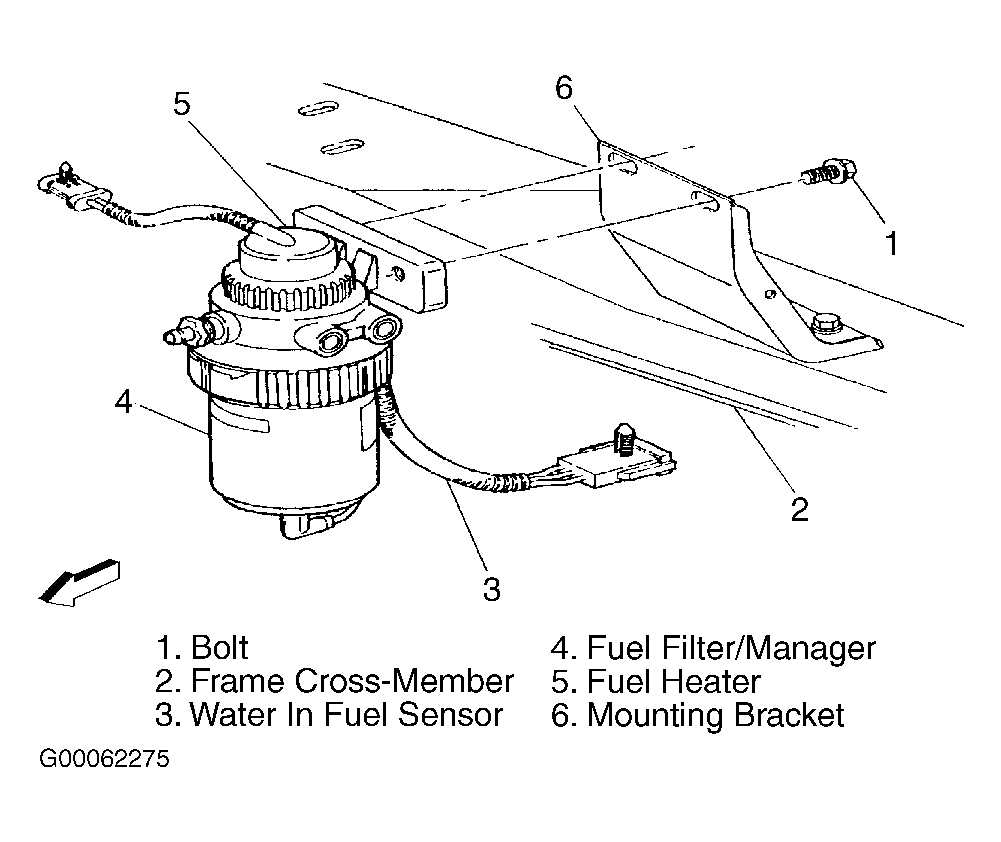

| Water-In-Fuel Sensor (Diesel) | On Left Side Frame Rail, Near Center Of Vehicle | ||
|
|||
