Cruise Control Connector End Views

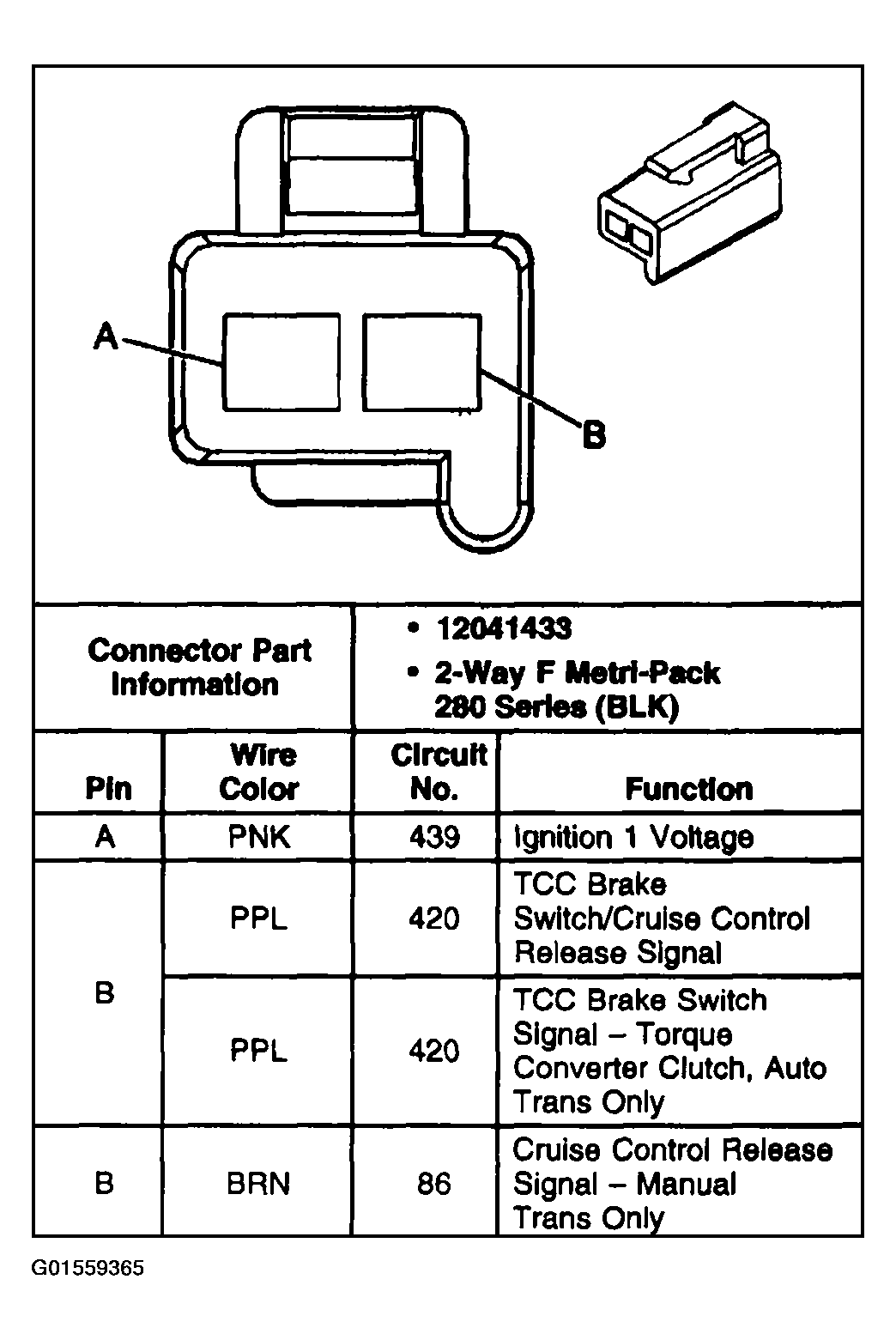

Fig 1: Identifying Cruise Control Brake Switch Connector Terminals
G01559365Courtesy of GENERAL MOTORS CORP.

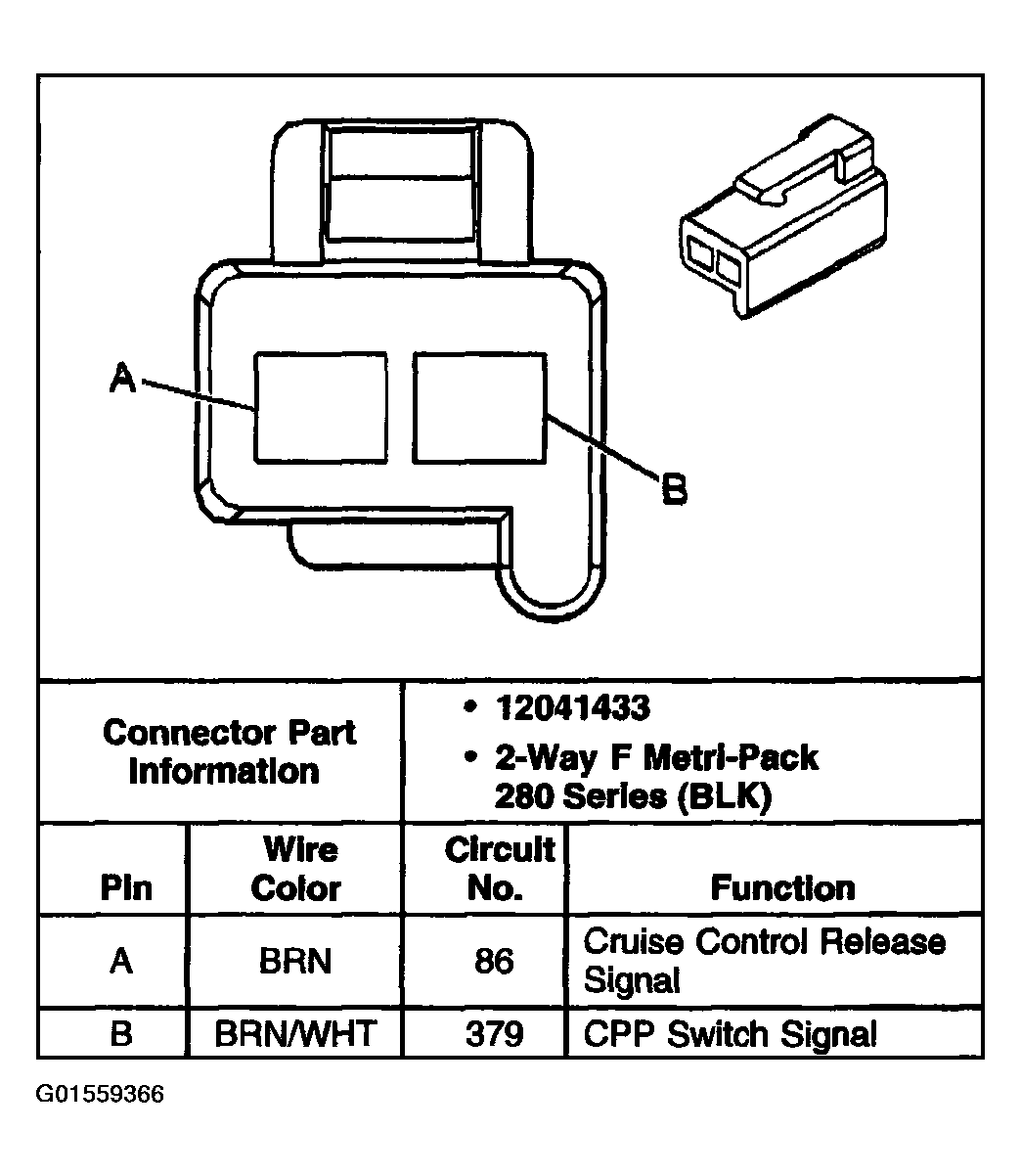

Fig 2: Identifying Clutch Pedal Position Switch Connector Terminals
G01559366Courtesy of GENERAL MOTORS CORP.

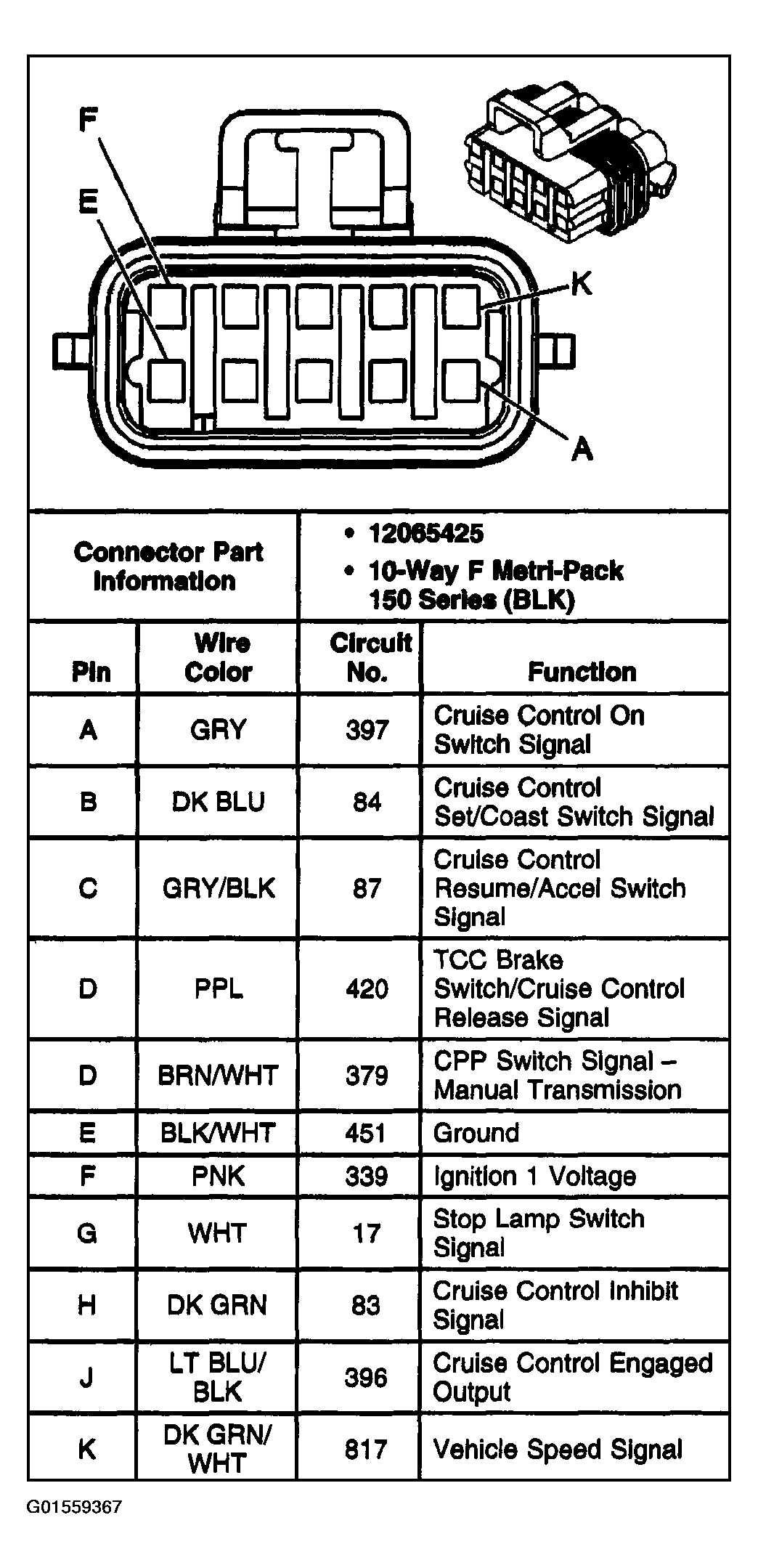

Fig 3: Identifying Cruise Control Module Connector Terminals
G01559367Courtesy of GENERAL MOTORS CORP.

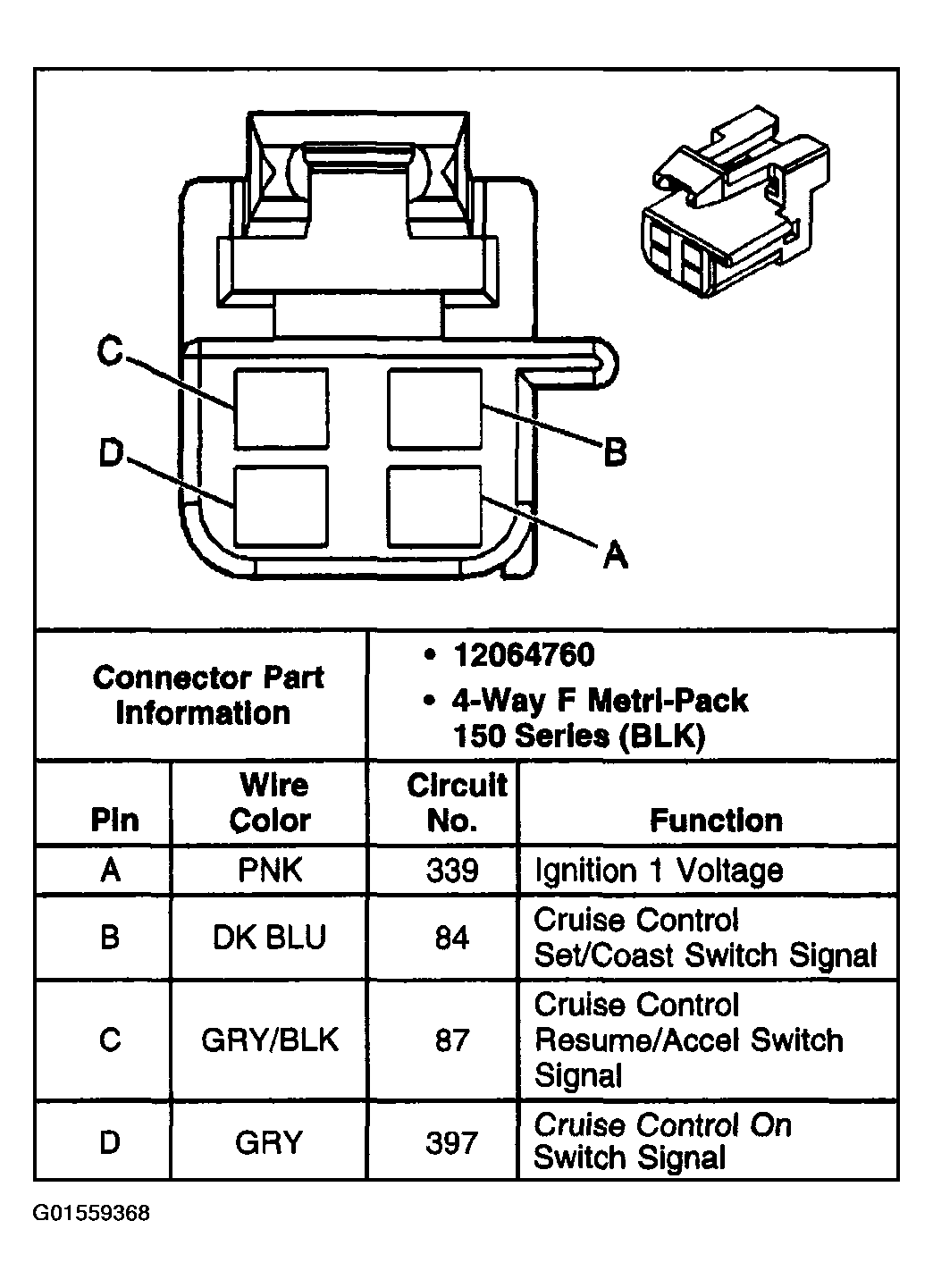

Fig 4: Cruise Control ON/OFF Switch Connector Terminals
G01559368Courtesy of GENERAL MOTORS CORP.
