Front Body Dimensions

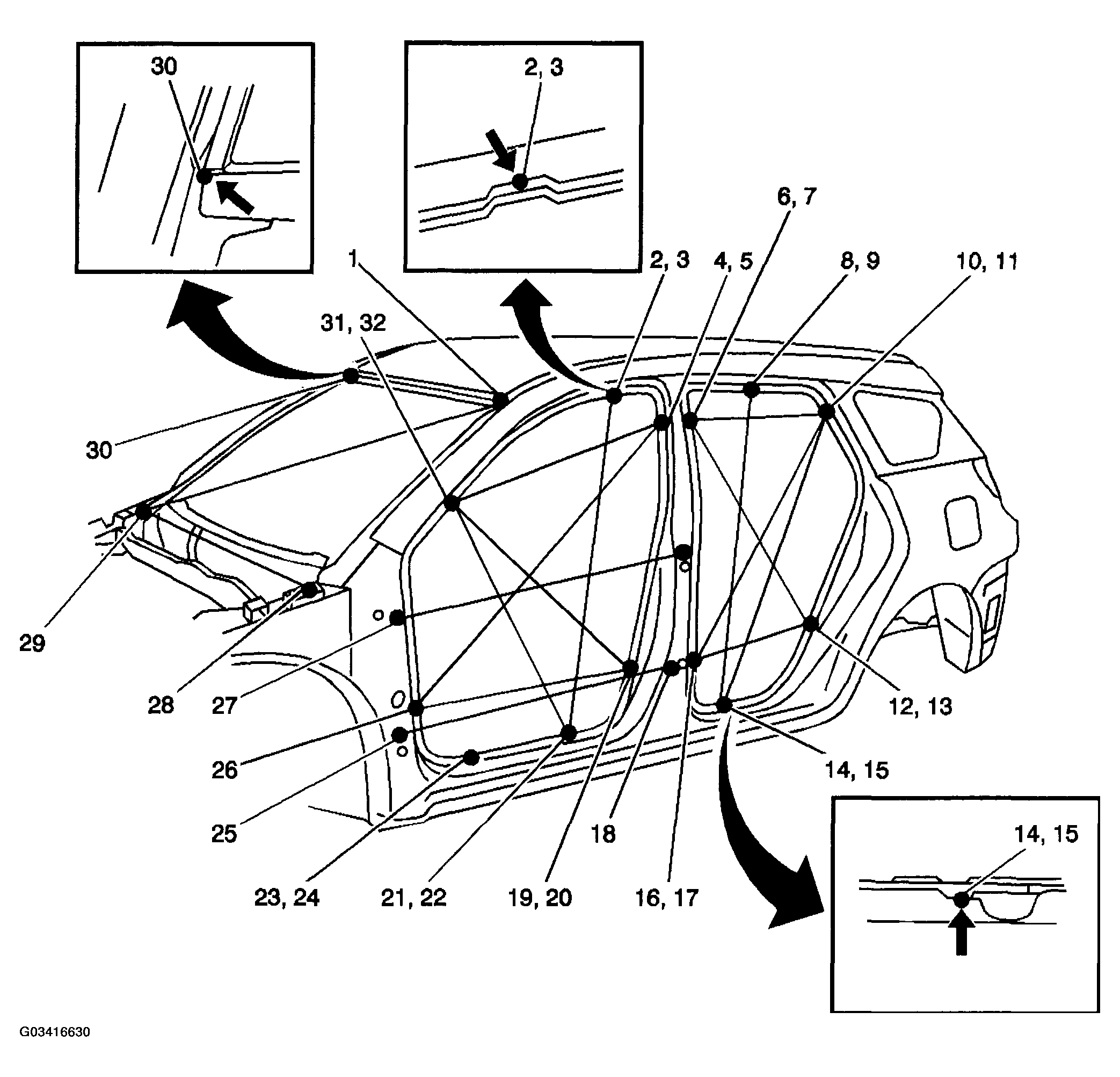

FRONT BODY DIMENSIONS CHART
| Measurement Points | Distance Between Control Points | Measurement Points | Distance Between Control Points |
|---|---|---|---|
| 1-7 | 624 mm (24.57 in) | 4-24 | 1410 mm (55.51 in) |
| 1-9 | 834 mm (32.83 in) | 5-23 | 1383 mm (54.45 in) |
| 1-17 | 849 mm (33.43 in) | 6-22 | 1307 mm (51.46 in) |
| 1-21 | 647 mm (25.47 in) | 7-25 | 1022 mm (40.24 in) |
| 2-4 | 278 mm (10.94 in) | 8-20 | 1469 mm (57.83 in) |
| 2-13 | 946 mm (37.24 in) | 10-14 | 514 mm (20.24 in) |
| 2-19 | 1375 mm (54.13 in) | 11-14 | 387 mm (15.24 in) |
| 2-22 | 1514 mm (59.61 in) | 11-15 | 800 mm (31.50 in) |
| 3-21 | 1038 mm (40.87 in) | 12-14 | 500 mm (19.69 in) |
| 3-25 | 1023 mm (40.28 in) | 12-15 | 827 mm (32.56 in) |
| 3-26 | 1240 mm (48.82 in) | 12-18 | 788 mm (31.02 in) |
| 13-26 | 1365 mm (53.74 in) | 14-15 | 441 mm (17.36 in) |
| 14-16 | 581 mm (22.87 in) | 14-18 | 542 mm (21.34 in) |
| 19-26 | 941 mm (37.05 in) | 0-0 | 0 mm (0 in) |
