HVAC Connectors
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2004 Oldsmobile Bravada, 2004 GMC Envoy XUV, 2004 GMC Envoy XL, 2004 GMC Envoy, and 2004 Chevrolet TrailBlazer. However, it is still accessible from the selected car via links, so may be relevant.
A/C Compressor Clutch Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 350 | Ground |
| B | D-GN | 59 | A/C Compressor Clutch Supply Voltage |
| C | L-GN | 2278 | A/C Compressor Status Signal |

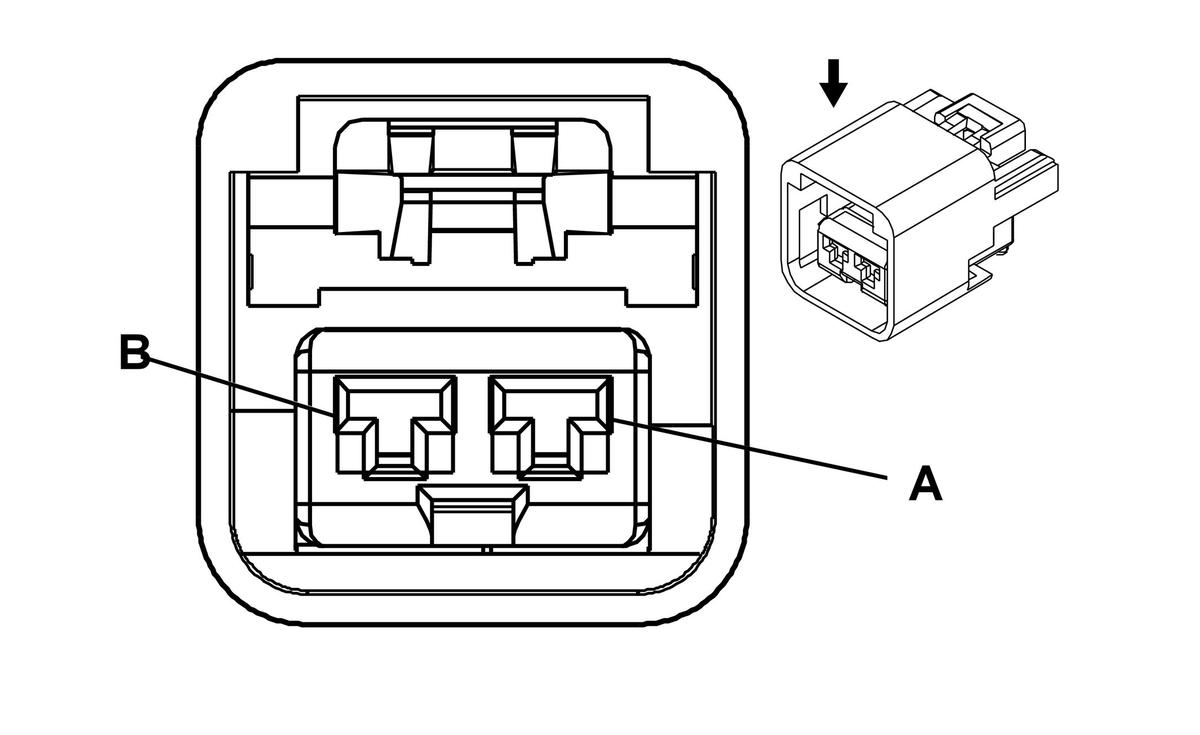

A/C Low Pressure Switch Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-BU | 204 | A/C Low Pressure Sensor Signal |
| B | BK | 250 | Ground |
A/C Refrigerant Pressure Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BK | 2751 | Low Reference |
| 2 | GY | 2700 | 5 Volt Reference |
| 3 | RD/BK | 380 | A/C Refrigerant Pressure Sensor Signal |
Air Temperature Actuator Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY/RD | 2598 | Low Reference |
| 2 | D-BU | 1199 | Auxiliary Air Temperature Door Position Signal |
| 3 | GY/BK | 598 | 5 Volt Reference |
| 4 | RD | 2600 | Auxiliary Actuator Door Control |
| 5 | YE | 2214 | Auxiliary Air Temperature Door Control |
Air Temperature Actuator Connector End View - Left
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 5 | BN | 341 | Ignition 3 Voltage |
| 6 | D-BU | 1199 | Left Air Temperature Door Control |
| 7 | YE | 1791 | Low Reference |
| 8 | - | - | Not Used |
| 9 | L-BU | 733 | Left Air Temperature Door Position Signal |
| 10 | L-BU/BK | 1688 | 5 Volt Reference |
Air Temperature Actuator Connector End View - Right
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 5 | BN | 341 | Ignition 3 Voltage |
| 6 | WH/BK | 1236 | Right Air Temperature Door Control |
| 7 | YE | 1791 | Low Reference |
| 8 | - | - | Not Used |
| 9 | D-BU | 1646 | Right Air Temperature Door Position Signal |
| 10 | L-BU/BK | 1688 | 5 Volt Reference |
Air Temperature Sensor Connector End View - Lower Left
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BN | 718 | Low Reference |
| B | WH/BK | 2339 | Lower Left Air Temperature Sensor Signal |
Air Temperature Sensor Connector End View - Lower Right
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BN | 718 | Low Reference |
| B | GY/BK | 2337 | Lower Right Air Temperature Sensor Signal |
Air Temperature Sensor Connector End View - Upper Left
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BN | 718 | Low Reference |
| B | WH | 2338 | Upper Left Air Temperature Sensor Signal |
Air Temperature Sensor Connector End View - Upper Right
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BN | 718 | Low Reference |
| B | GY | 2336 | Upper Right Air Temperature Sensor Signal |
Air Temperature Sensor Assembly Connector End View - Inside
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-GN | 734 | Inside Air Temperature Sensor Signal |
| B | WH/BK | 1236 | Inside Air Temperature Sensor Assembly Control |
| C | BK | 1350 | Ground |
| D | BN | 718 | Low Reference |
Ambient Air Temperature Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | L-GN/BK | 735 | Ambient Air Temperature Sensor Signal |
| B | BN | 718 | Low Reference |
Ambient Light/Sunload Sensor Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | L-BU/BK | 2519 | Left Sunload Sensor Signal |
| B | GY | 2521 | Right Sunload Sensor Signal |
| C | BK | 279 | Ambient Light Sensor Low Reference |
| D | WH | 278 | Ambient Light Sensor Signal |
Blower Motor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PU | 65 | Blower Motor Supply Voltage |
| B | BK | 850 | Ground |
Blower Motor Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | OG | 840 | Battery Positive Voltage |
| B | BK | 250 | Ground |
Blower Motor Connector End View - Auxiliary (Short Wheelbase and XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-GN | 2347 | Auxiliary Blower Motor High Speed Control |
| B | D-BU | 2348 | Auxiliary Blower Motor Medium Speed Control |
| C | BK | 2250 | Ground |
| D | - | - | Not Used |
Blower Motor Control Module Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | RD | 542 | Battery Positive Voltage |
| B | PU/WH | 760 | Blower Motor Speed Control |
| C | BK | 2250 | Ground |
Blower Motor Control Processor Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 1650 | Ground |
| B | BK | 250 | Ground |
| C | GY | 2604 | Auxiliary Blower Motor Speed Control |
| D | OG | 840 | Battery Positive Voltage |
Blower Motor Fuse Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | OG | 840 | Battery Positive Voltage |
| B | OG | 840 | Battery Positive Voltage |
| OG | 840 | Battery Positive Voltage | |
Blower Motor Switch Connector End View - Front Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | YE | 2277 | Auxiliary HVAC Enable Control |
| B | GY | 2598 | Low Reference |
| C | BN/WH | 230 | Instrument Panel Lamps Dimming Control |
Console Mode Actuator Connector End View - Auxiliary (Short Wheelbase and XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BN | 341 | Ignition 3 Voltage |
| 2 | WH | 119 | Auxiliary Mode Door Control |
| 3 | BK | 2250 | Ground |
| 4-5 | - | - | Not Used |
Console Mode Actuator Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY | 2598 | Low Reference |
| 2 | D-BU | 5433 | Console Mode Door Position Signal |
| 3 | GY | 598 | 5 Volt Reference |
| 4 | GY | 2599 | Auxiliary Mode Door Control |
| 5 | D-GN | 5434 | Console Mode Door Control |
Coolant Bypass Valve (Long Wheelbase Except XUV) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | GY/BK | 1596 | Coolant Bypass Solenoid Control |
| B | BK | 250 | Ground |
Defrost Actuator Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 5 | BN | 341 | Ignition 3 Voltage |
| 6 | TN/BK | 2274 | Defrost Door Control |
| 7 | YE | 1791 | Low Reference |
| 8 | - | - | Not Used |
| 9 | L-GN/BK | 2276 | Defrost Door Position Signal |
| 10 | L-BU/BK | 1688 | 5 Volt Reference |
HVAC Control Module C1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | D-GN | 1614 | Recirculation Door Control |
| A2 | D-BU | 1646 | Right Air Temperature Door Position Signal |
| A3 | L-BU | 733 | Left Air Temperature Door Position Signal |
| A4 | L-GN/BK | 2276 | Defrost Door Position Signal |
| A5 | L-GN | 2275 | Mode Door Position Signal |
| A6 | - | - | Not Used |
| A7 | BN/WH | 230 | Instrument Panel Lamps Dimming Control |
| A8 | BK/WH | 751 | Ground |
| A9 | GY/BK | 1596 | Coolant Bypass Solenoid Control (Long Wheelbase) |
| A10-A11 | - | - | Not Used |
| A12 | D-BU | 204 | A/C Low Pressure Sensor Signal |
| B1 | WH/BK | 1236 | Right Air Temperature Door Control |
| B2 | D-BU | 1199 | Left Air Temperature Door Control |
| B3 | TN/BK | 2274 | Defrost Door Control |
| B4 | TN | 2273 | Mode Door Control |
| B5 | BN | 341 | Ignition 3 Voltage |
| B6 | YE | 1791 | Low Reference |
| B7 | OG | 4340 | Battery Positive Voltage |
| B8 | L-BU/BK | 1688 | 5 Volt Reference |
| B9 | BK | 2250 | Ground |
| B10 | - | - | Not Used |
| B11 | WH | 1038 | Class 2 Serial Data |
| B12 | L-GN | 2278 | A/C Compressor Status Signal |
HVAC Control Module C2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-GN | 734 | Inside Air Temperature Sensor Signal |
| B | L-GN/BK | 735 | Ambient Air Temperature Sensor Signal |
| C | WH | 2338 | Upper Left Air Temperature Sensor Signal |
| D | GY | 2336 | Upper Right Air Temperature Sensor Signal |
| E | WH/BK | 2339 | Lower Left Air Temperature Sensor Signal |
| F | GY/BK | 2337 | Lower Right Air Temperature Sensor Signal |
| G | PU | 1838 | Recirculation Door Position Signal |
| H-J | - | - | Not Used |
| K | BN | 718 | Low Reference |
| L | WH/BK | 1236 | Inside Air Temperature Sensor Control |
| M | PU/WH | 760 | Blower Motor Speed Control |
HVAC Control Module Connector End View - Auxiliary (Short Wheelbase and XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | OG | 4340 | Battery Positive Voltage |
| A2 | GY | 2289 | Rear HVAC/Audio Class 2 Serial Data |
| A3 | - | - | Not Used |
| A4 | BK | 2250 | Ground |
| A5 | BN/WH | 230 | Instrument Panel Lamps Dimming Control |
| A6 | WH | 119 | Auxiliary Mode Door Control |
| A7 | D-GN | 2347 | Auxiliary Blower Motor High Speed Control |
| A8 | D-BL | 2348 | Auxiliary Blower Motor Medium Speed Control |
| B1 | BN | 199 | Left Rear Speaker Output (+) |
| B2 | D-BL | 46 | Right Rear Speaker Output (+) |
| B3 | BN | 599 | Left Rear Low Level Audio Signal (+) |
| B4 | D-BL | 546 | Right Rear Low Level Audio Signal (+) |
| B5 | YE | 116 | Left Rear Speaker Output (-) |
| B6 | L-BU | 115 | Right Rear Speaker Output (-) |
| B7 | BN | 1547 | Left Rear Low Level Audio Signal (-) |
| B8 | BK | 1946 | Right Rear Low Level Audio Signal (-) |
HVAC Control Module Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | BN | 1547 | Rear Low Level Audio Signal (-) |
| A2 | BK | 1946 | Right Rear Low Level Audio Signal (-) |
| A3 | YE | 116 | Left Rear Speaker Output (-) |
| A4 | L-BU | 115 | Right Rear Speaker Output (-) |
| A5 | BN | 199 | Left Rear Speaker Output (+) |
| A6 | D-BU | 46 | Right Rear Speaker Output (+) |
| A7 | BN | 599 | Left Rear Low Level Audio Signal (+) |
| A8 | D-BU | 546 | Right Rear Low Level Audio Signal (+) |
| A9 | - | - | Not Used |
| A10 | D-BU | 5433 | Console Mode Door Position Signal |
| A11 | GY | 2599 | Auxiliary Mode Door Control |
| A12 | YE | 2214 | Auxiliary Air Temperature Door Control |
| A13 | GY | 598 | 5 Volt Reference |
| A14 | GY | 2603 | TXV Solenoid Control |
| A15 | - | - | Not Used |
| A16 | OG | 4340 | Battery Positive Voltage |
| B1 | BN/WH | 230 | Instrument Panel Lamps Dimming Control |
| B2 | GY | 2289 | Rear HVAC/Audio Class 2 Serial Data |
| B3 | - | - | Not Used |
| B4 | GY | 2604 | Auxiliary Blower Motor Speed Control |
| B5-B9 | - | - | Not Used |
| B10 | BN/WH | 2601 | Auxiliary Mode Door Position Signal |
| B11 | YE | 2277 | Auxiliary HVAC Enable Control |
| B12 | D-BU | 1199 | Auxiliary Air Temperature Door Position Signal |
| B13 | D-GN | 5434 | Console Mode Door Control |
| B14 | RD | 2600 | Auxiliary Actuator Door Control |
| B15 | GY | 2598 | Low Reference |
| B16 | BK | 2250 | Ground |
Mode Actuator Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 5 | BN | 341 | Ignition 3 Voltage |
| 6 | TN | 2273 | Mode Door Control |
| 7 | YE | 1791 | Low Reference |
| 8 | - | - | Not Used |
| 9 | L-GN | 2275 | Mode Door Position Signal |
| 10 | L-BU/BK | 1688 | 5 Volt Reference |
Mode Actuator Connector End View - Auxiliary (Long Wheelbase Except XUV)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY/RD | 2598 | Low Reference |
| 2 | BN/WH | 2601 | Auxiliary Mode Door Position Signal |
| 3 | GY/BK | 598 | 5 Volt Reference |
| 4 | RD | 2600 | Auxiliary Actuator Door Control |
| 5 | GY | 2599 | Auxiliary Mode Door Control |
Recirculation Actuator Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 5 | BN | 341 | Ignition 3 Voltage |
| 6 | D-GN | 1614 | Recirculation Door Control |
| 7 | YE | 1791 | Low Reference |
| 8 | - | - | Not Used |
| 9 | PU | 1838 | Recirculation Door Position Signal |
| 10 | L-BU/BK | 1688 | 5 Volt Reference |
