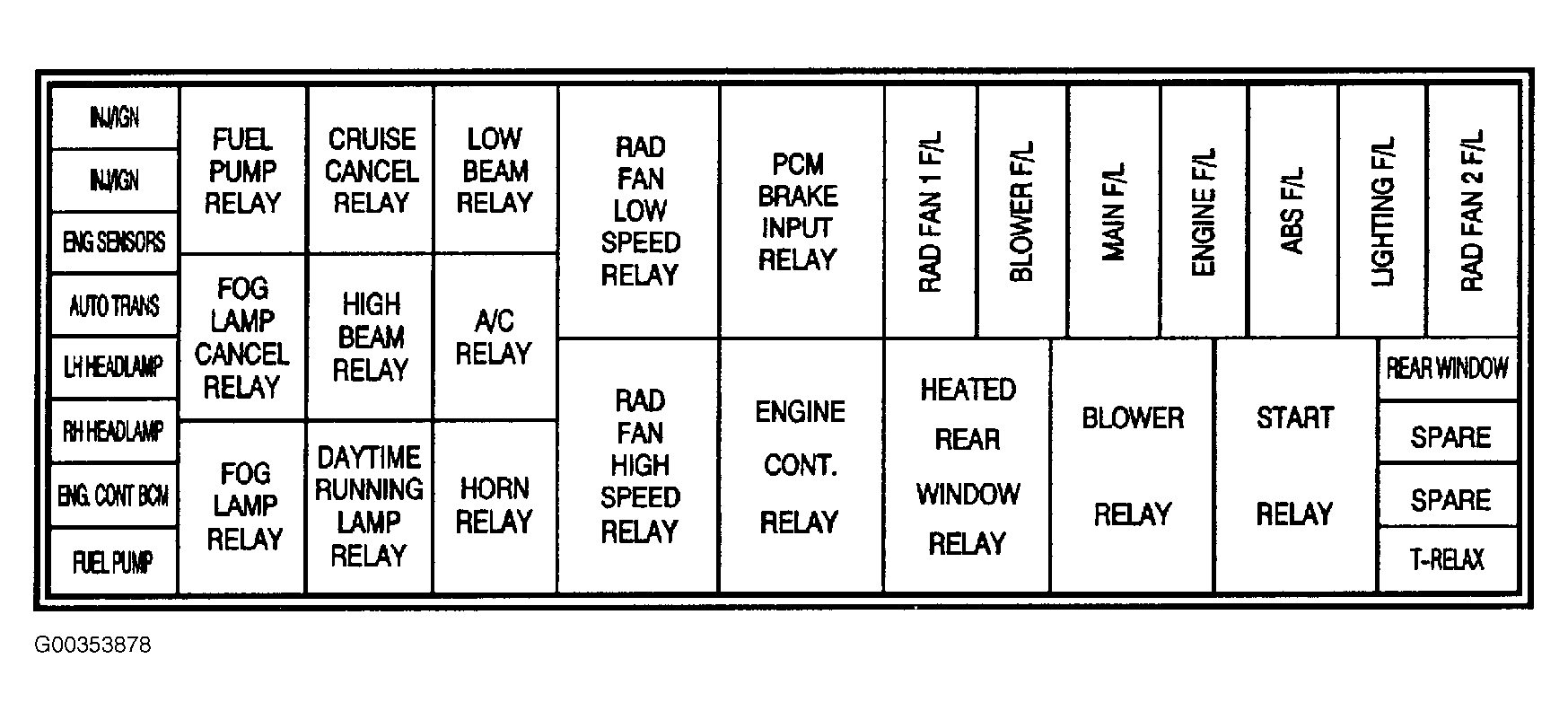

Engine Compartment Fuse/Relay Center
NOTE:
Engine compartment fuse/relay center is located on passenger's side of engine compartment, next to windshield washer reservoir and battery.
ENGINE COMPARTMENT FUSE BLOCK CIRCUIT IDENTIFICATION (1 OF 2)
| Fuses | Usage |
|---|---|
| INJ/IGN | Fuel Injectors and Ignition Modules |
| INJ/IGN | Fuel Injectors and Ignition Modules |
| ENG SENSORS | Engine Sensors |
| AUTO TRANS | Automatic Transmission |
| LH HEADLAMP | Left Headlamp |
| RH HEADLAMP | [Right Headlamp |
| ENG. CONT. BCM | Engine and BCM |
| FUEL PUMP | Fuel Pump |
| RAD FAN 1 F/L | Engine Cooling Small Fan |
| BLOWER F/L | [Blower Fan |
| MAIN F/L | Main |
| ENGINE F/L | Engine |
| ABS F/L | Anti Lock Brakes |
| LIGHTING F/L | Lighting |
| RAD FAN 2 F/L | Engine Cooling Large Fan |
| REAR WINDOW | Heated Rear Window |
| SPARE | Spare |
| SPARE | Spare |
| T-RELAX | Throttle Relaxer Module |
ENGINE COMPARTMENT FUSE BLOCK CIRCUIT IDENTIFICATION (2 OF 2)
| Relays | Usage |
|---|---|
| FUEL PUMP RELAY | Fuel Pump |
| FOG LAMP CANCEL RELAY | Fog Lamp Cancel |
| FOG LAMP RELAY | Fog Lamp |
| CRUISE CANCEL RELAY | Cruise Control Cancel |
| HIGH BEAM RELAY | High-Beam Headlamp |
| DAYTIME RUNNING LAMP RELAY | Daytime Running Lamps |
| LOW BEAM RELAY | Low-Beam Headlamp |
| A/C RELAY | Air Conditioning |
| HORN RELAY | Horn |
| RAD FAN LOW SPEED RELAY | Engine Cooling Fan 1 |
| RAD FAN HIGH SPEED RELAY | Engine Cooling Fan 2 |
| PCM BRAKE INPUT RELAY | Brake System |
| ENGINE CONT. RELAY | Engine Controls |
| HEATED REAR WINDOW RELAY | Rear Window Defogger |
| BLOWER RELAY | Blower |
| START RELAY | Start |
