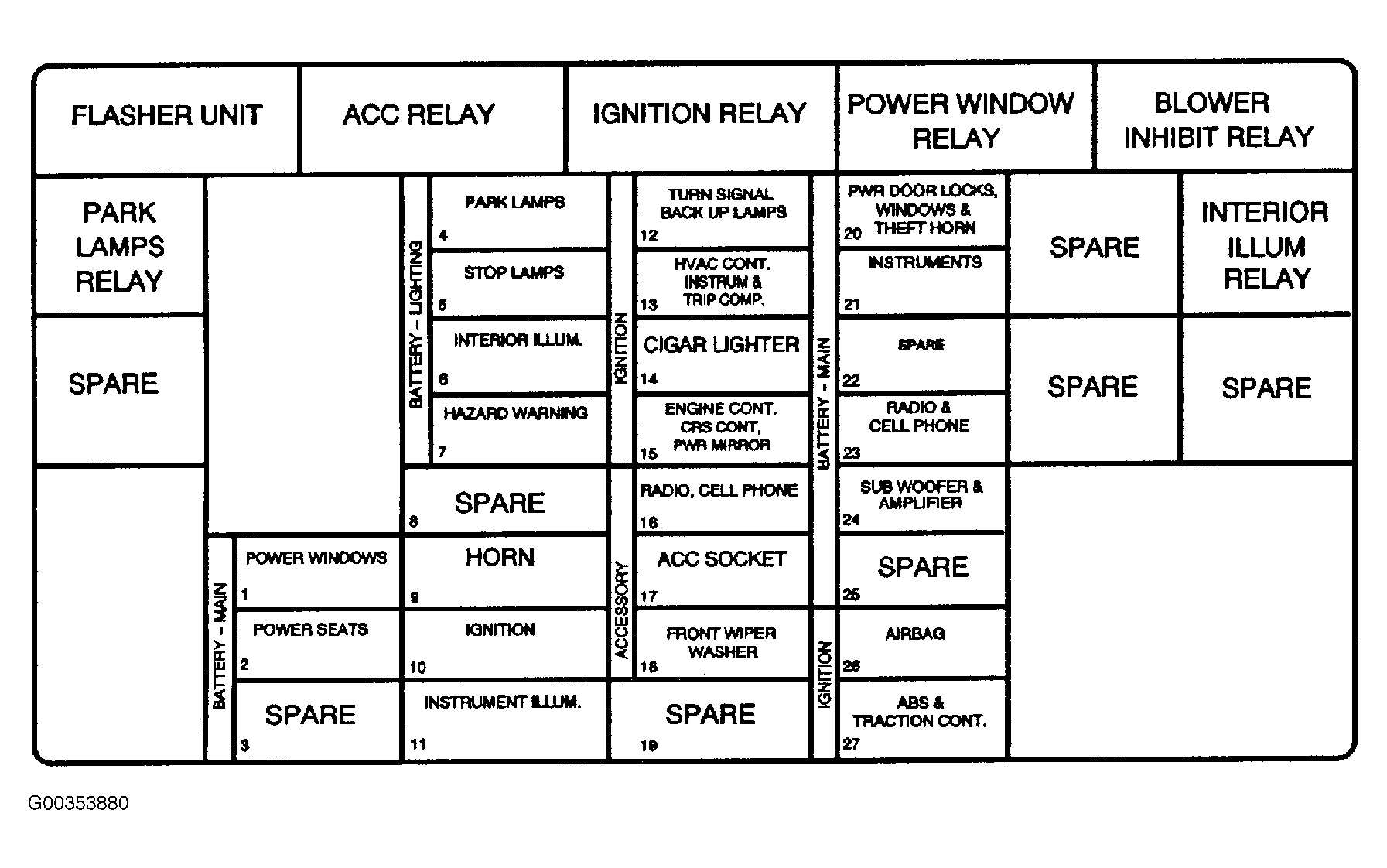

Instrument Panel Fuse Block
NOTE:
The fuse block is located under the driver's side of the instrument panel.
INSTRUMENT PANEL FUSE BLOCK CIRCUIT IDENTIFICATION (1 OF 2)
| Fuses | Usage |
|---|---|
| FLASHER UNIT | Hazard Warning Flashers |
| POWER WINDOWS | Power Window Switches |
| POWER SEATS | Power Seat Controls |
| PARK LAMPS | Parking Lamps |
| STOP LAMPS | Stop Lamps |
| INTERIOR ILLUM | interior light Controls |
| HAZARD WARNING | Hazard Warning Flashers |
| SPARE | Spare |
| HORN | Horn |
| IGNITION | Ignition Switch |
| INSTRUMENT ILLUM. | Instrument Panel Lighting |
| TURN SIGNAL, BACK UP LAMPS | Turn Signal Lamp, Back Up Lamps |
| HVAC CONT. INSTRUM. & TRIP COMP | Healer Controls, Trip Computer |
| CIGAR LIGHTER | Cigarette Lighter |
| ENGINE CONT. CRS CONT, PWR MIRROR | Cruise Control System, Power Mirrors |
| RADIO, CELL PHONE | Radio System, Cell Phone |
| ACC SOCKET | Accessory Power Outlet |
| FRONT WIPER WASHER | Front Windshied wiper Washer |
| SPARE | Spare |
| PWR DOOR LOCKS, WINDOWS & THEFT HORN | Power Door Locks, Power Windows, Theft System, Horn |
| INSTRUMENTS | Instruments |
| SPARE | Spare |
| RADIO & CELL PHONE | Radio System, Cell Phone |
| SUB WOOFER & AMPLIFIER | Sub Woofer and Amplifier |
| SPARE | Spare |
| AIRBAG | Airbag |
| ABS & TRACTION CONT. | Anti-Lock Brake System, Traction Control System |
| SPARE | Spare |
| SPARE | Spare |
| SPARE | Spare |
INSTRUMENT PANEL FUSE BLOCK CIRCUIT IDENTIFICATION (2 OF 2)
| Relays | Usage |
|---|---|
| ACC RELAY | Accessory Power Outlet |
| IGNITION RELAY | Ignition Switch |
| POWER WINDOW RELAY | Power Windows |
| BLOWER INHIBIT RELAY | Blower |
| PARK LAMPS RELAY | Parking Lamps |
| INTERIOR ILLUM RELAY | Interior Light Controls |
