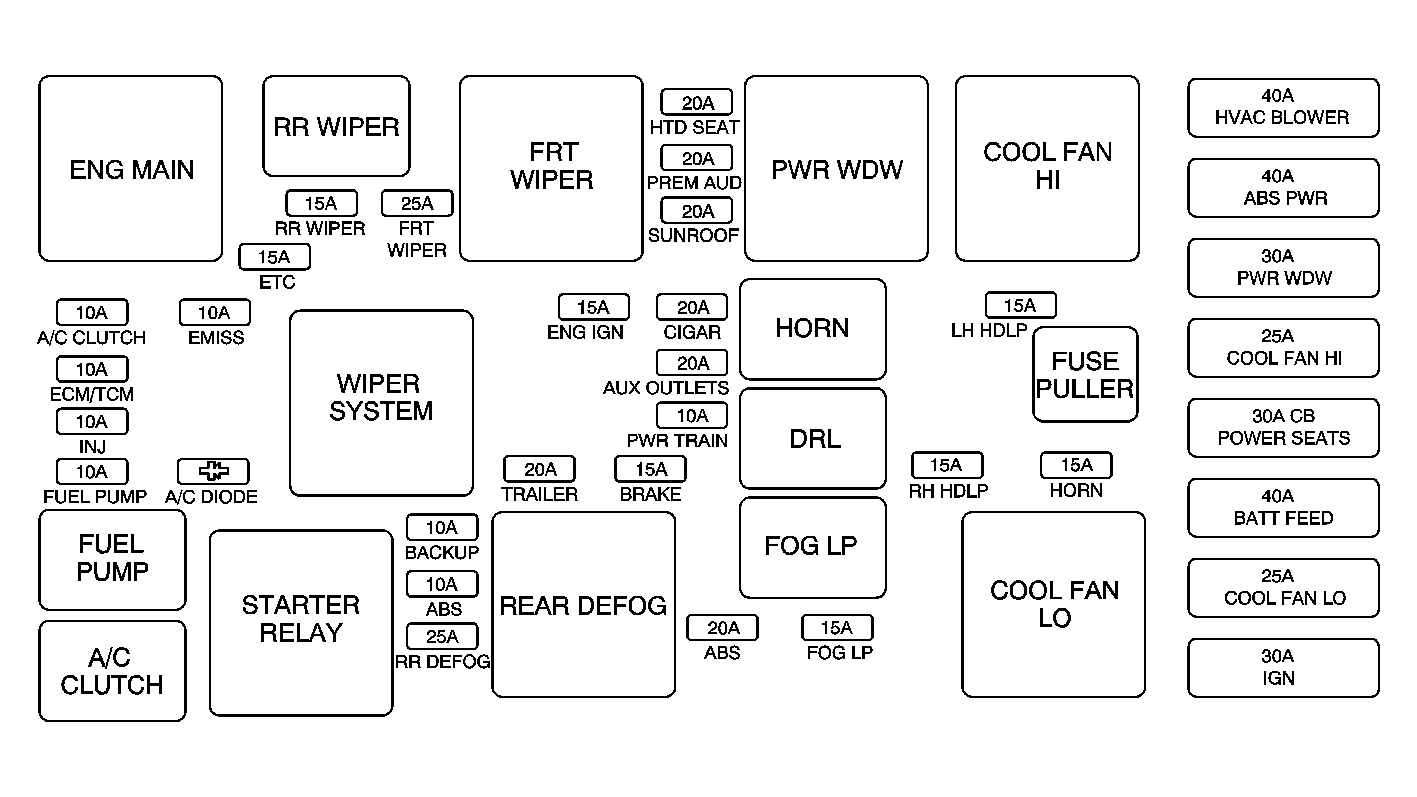

UNDERHOOD Fuse Block
NOTE:
Underhood fuse block is located at the left side of the engine compartment.
Underhood Fuse Block Fuse And Relay Identification Legend
| Fuse And Relay Description | Rating | Circuits |
|---|---|---|
| ABS Fuse | 10A | EBCM (JM4) |
| ABS Fuse | 20A | EBCM (JM4) |
| ABS PWR Fuse | 40A | EBCM (JM4) |
| A/C CLUTCH Fuse | 10A | A/C CLUTCH Relay |
| A/C CLUTCH Relay | - | A/C Compressor Clutch, A/C DIODE |
| A/C DIODE | - | A/C Compressor Clutch |
| AUX OUTLETS Fuse | 20A | Auxiliary Power Outlet Front and Rear |
| BACKUP Fuse | 10A | PNP Switch |
| BACKUP LAMP Relay | - | Not Used |
| BATT FEED Fuse | 40A | RADIO, BCM/CLSTR, INT LTS/ONSTAR, HZRD, PARK, LOCK/MIRROR, DR LCK Fuses - I/P Fuse Block |
| BRAKE Fuse | 15A | Stop Lamp Switch |
| CIGAR Fuse | 20A | Cigar Lighter |
| COOL FAN HI Fuse | 25A | COOL FAN HI Relay, Cooling Fan Relay 3 |
| COOL FAN HI Relay | - | Cooling Fan S/P Relay, Cooling Fan - Right |
| COOL FAN LO Fuse | 25A | COOL FAN LO Relay |
| COOL FAN LO Relay | - | Cooling Fan - Left, PCM |
| DRL Relay | - | BCM |
| ECM/TCM Fuse | 10A | EVAP Vent Solenoid, PCM, TCM |
| EMISS Fuse | 10A | EVAP Purge Solenoid, Heated Oxygen Sensors, MAF/IAT Sensor |
| ENG IGN Fuse | 15A | ICM |
| ENG MAIN Relay | - | EMISS Fuse, ETC Fuse, INJ Fuse |
| ETC Fuse | 15A | TAC |
| FOG LP Relay | - | Fog Lamps |
| FOG LP Fuse | 15A | FOG LP Relay |
| FRT WIPER Fuse | 25A | FRT WIPER Relay, Windshield Wiper Motor, Windshield Wiper/Washer Switch |
| FRT WIPER Relay | - | BCM |
| FUEL PUMP Fuse | 10A | FUEL PUMP Relay |
| FUEL PUMP Relay | - | Fuel Pump and Sender Assembly - Primary |
| FUSE PULLER | - | - |
| HORN Fuse | 15A | HORN Relay |
| HORN Relay | - | Horn |
| HTD SEATS Fuse | 20A | Driver and Front Passenger Heated Seat Control Modules (KA1) |
| HVAC BLOWER Fuse | 40A | HVAC Blower Motor |
| IGN Fuse | 30A | STARTER Relay |
| INJ Fuse | 10A | Fuel Injectors |
| LH HDLP Fuse | 15A | Left Headlamp |
| PREM AUD Fuse | 20A | Amplifier (U65) |
| POWER SEATS Circuit Breaker | 30A | Seat Adjuster Switch - Driver (AG1) |
| PWR TRAIN Fuse | 10A | PCM, TCM |
| PWR WDW Fuse | 30A | PWR WDW Relay |
| PWR WDW Window Relay | - | SUNROOF Fuse, Power Window Switch - Main |
| REAR DEFOG Relay | - | Rear Defogger Grid |
| RH HDLP Fuse | 15A | Right Headlamp |
| RR DEFOG Fuse | 25A | REAR DEFOG Relay |
| RR WIPER Fuse | 15A | Wiper Motor - Rear, RR WIPER Relay |
| RR WIPER Relay | - | BCM, Wiper Motor - Rear |
| STARTER Relay | - | Starter |
| SUNROOF Fuse | 20A | Sunroof Control Module |
| TRAILER Fuse | 20A | Trailer Connector Adapter, DLC |
| WIPER SYSTEM Relay | - | FRT WIPER Fuse, RR WIPER Fuse |
