Relay Support 1

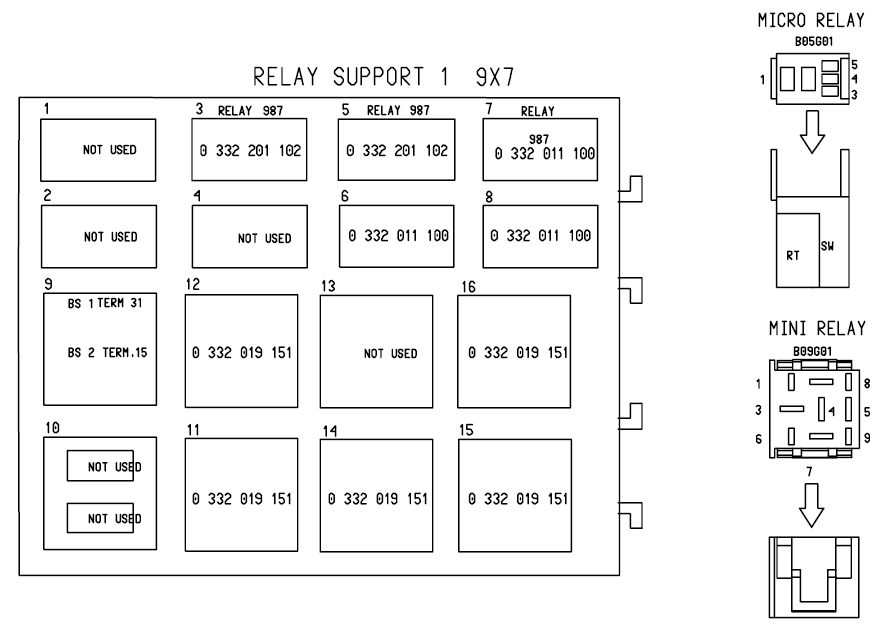

Relay support 1 is located near fuse block. See Figure. For layout of relay support 1, see Fig 1.
Relay Support 1 Relays
| Relay No. | Relay Function |
|---|---|
| 1 | Not Used |
| 2 | Not Used |
| 3 | Convertible top open relay |
| 4 | Not Used |
| 5 | Convertible top closed relay |
| 6 | Term.86S relay |
| 7 | Rear window heating relay |
| 8 | Fuel pump relay |
| 9 | Bridge plug 1 term.31 |
| Bridge plug 2 term.15 | |
| 10 | Not Used |
| Not Used | |
| 11 | DME relay |
| 12 | Heater relay |
| 13 | Not Used |
| 14 | Headlight washing relay |
| 15 | Start lock relay |
| 16 | Term.15 relay |
