Dice Control Module (628)
Dice Control Module (628)
LHD

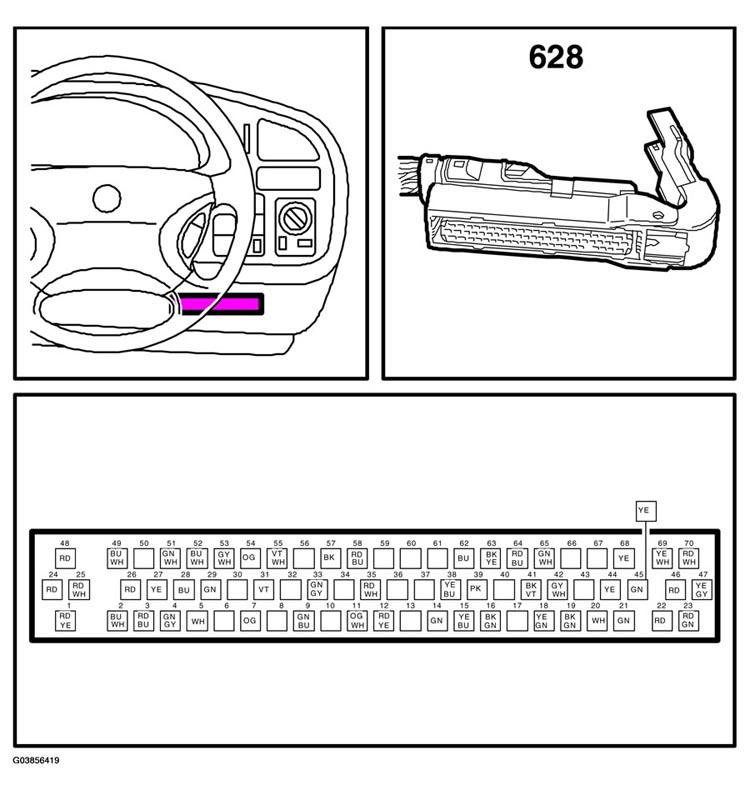

Fig 1: Identifying DICE Control Module Connector Pin Outs (LHD)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
RHD

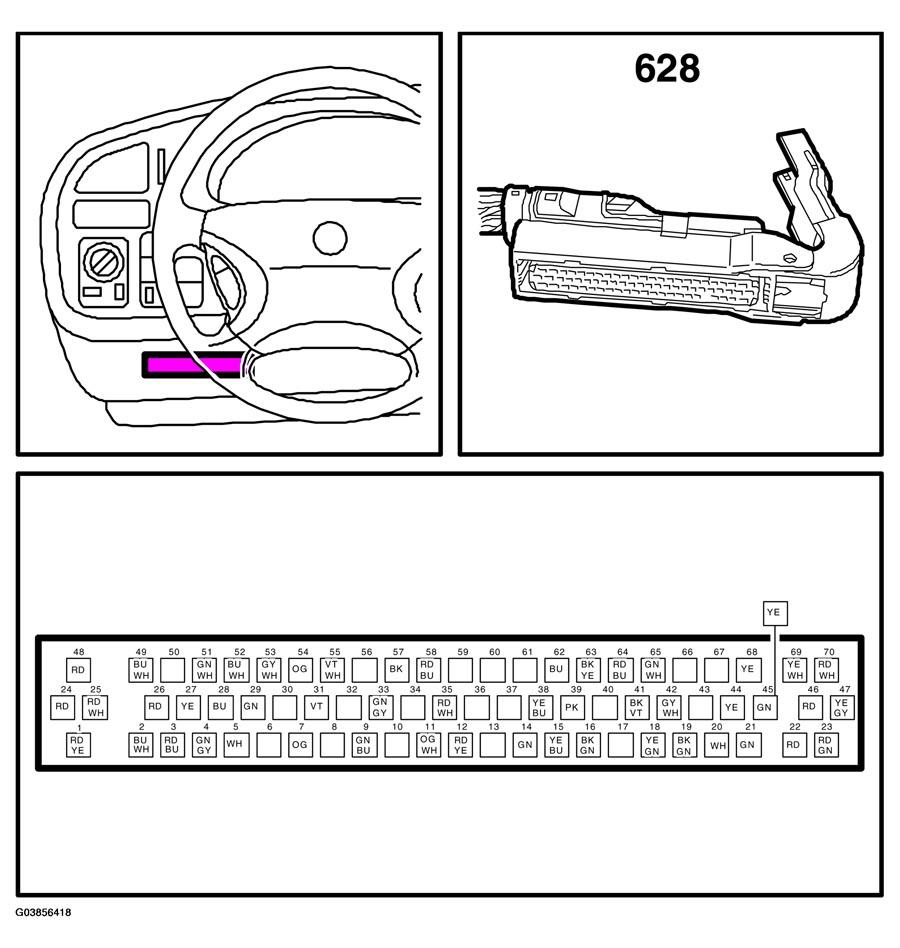

Fig 2: Identifying DICE Control Module Connector Pin Outs (RHD)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
