Engine Support Fixture (Rear Side)
WARNING: This page is about a different variant/trim than selected.

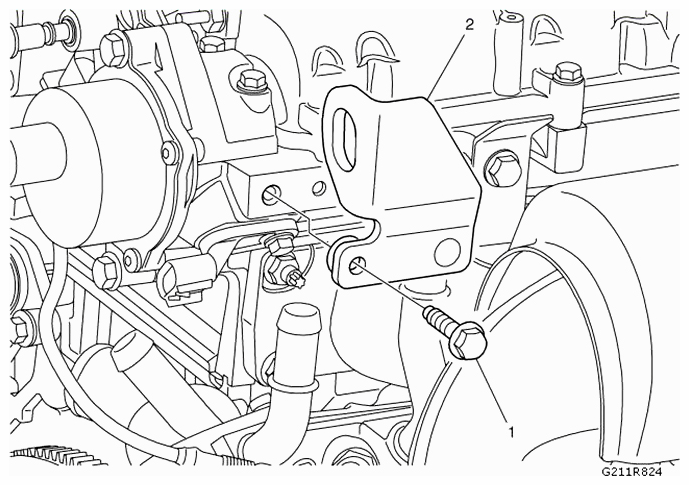

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the engine sight shield. Refer to ENGINE SIGHT SHIELD REPLACEMENT . |
|
| 1 | Engine Support Fixture Fastener Refer to FASTENER CAUTION . Tighten 25 Nm (18 lb ft) |
| 2 | Engine Support Fixture |
