Toe-In Adjustment (Rear)

Loosen rearmost inboard lateral link at rear wheel. Using Toe-In Adjuster (SA9158S), move lateral link to obtain desired toe-in setting. See Fig 1 . Tighten lateral link bolt to specification. See TORQUE SPECIFICATIONS  table.

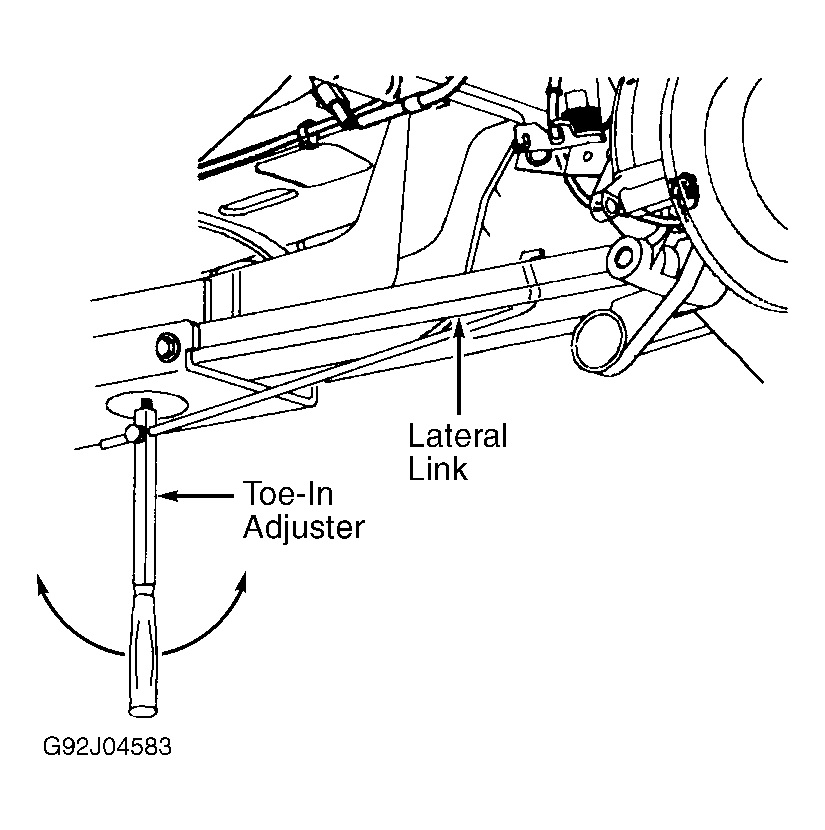

Fig 1: Adjusting Rear Toe-In
G92J04583Courtesy of GENERAL MOTORS CORP.
