MULTIFUNCTION Switch
WARNING: This page is about a different car, the 2000 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Multifunction switch contains headlight switch and turn signal/hazard switch.

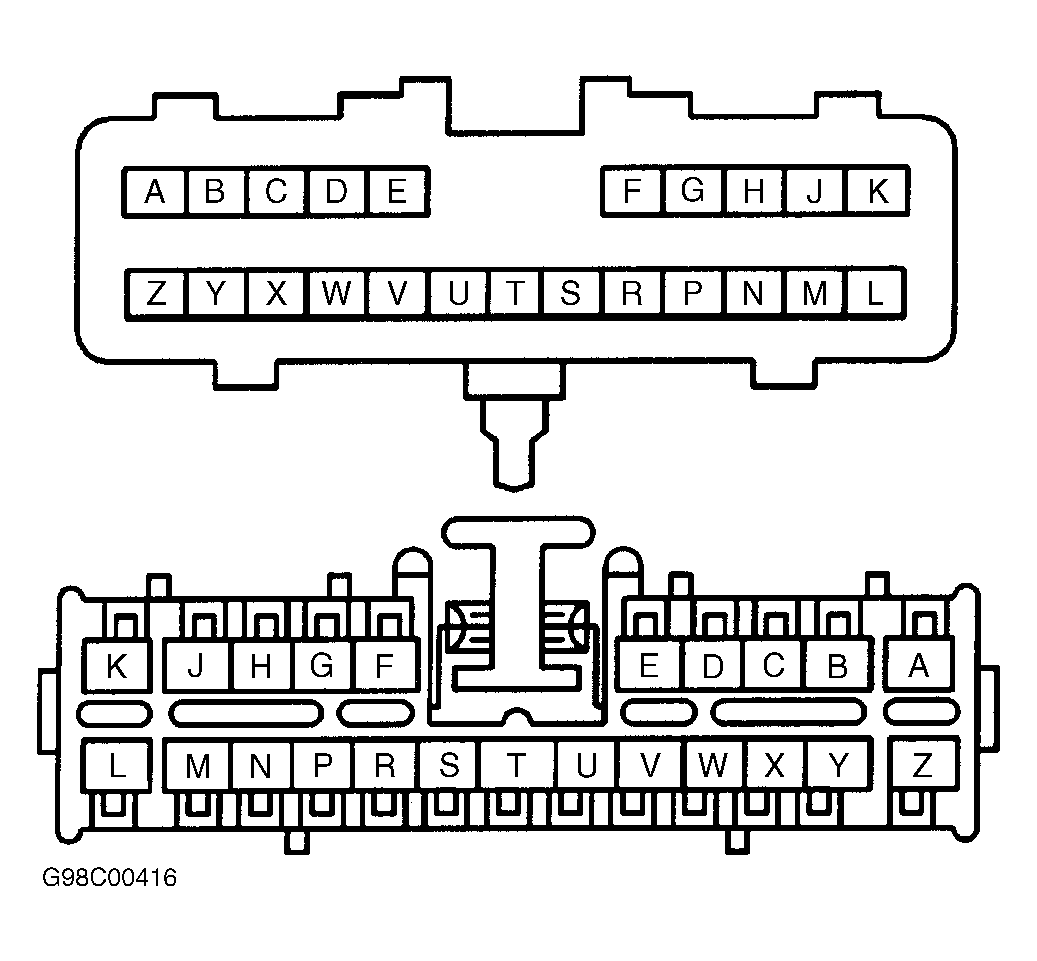

Turn ignition off. Disconnect connector C209 located at base of steering column. Using DVOM, check for continuity between specified terminals with headlight switch in specified position. Ensure continuity is as specified. See MULTIFUNCTION SWITCH CONTINUITY TEST table. If continuity does not exist as indicated, repair wiring harness or replace multifunction switch.
MULTIFUNCTION SWITCH CONTINUITY TEST
| Switch Position | (1) Continuity Between Terminals | |||
|---|---|---|---|---|
| Flash-To-Pass On | X & K | |||
| Headlight Switch Off | T & Ground | |||
| Headlight Switch On | ||||
| At All Times | S & Ground | |||
| High Beams On | W & K | |||
| Low Beams On | W & L | |||
| Turn Signal Switch | ||||
| Left Turn On | A & C; A & B; D & B; D & F | |||
| Right Turn On | A & C; D & C; D & B; D & G | |||
|
||||
