Instrument Panel Fuse Block
WARNING: This page is about a different car, the 2003 Pontiac Grand Prix and 2002 Pontiac Grand Prix. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

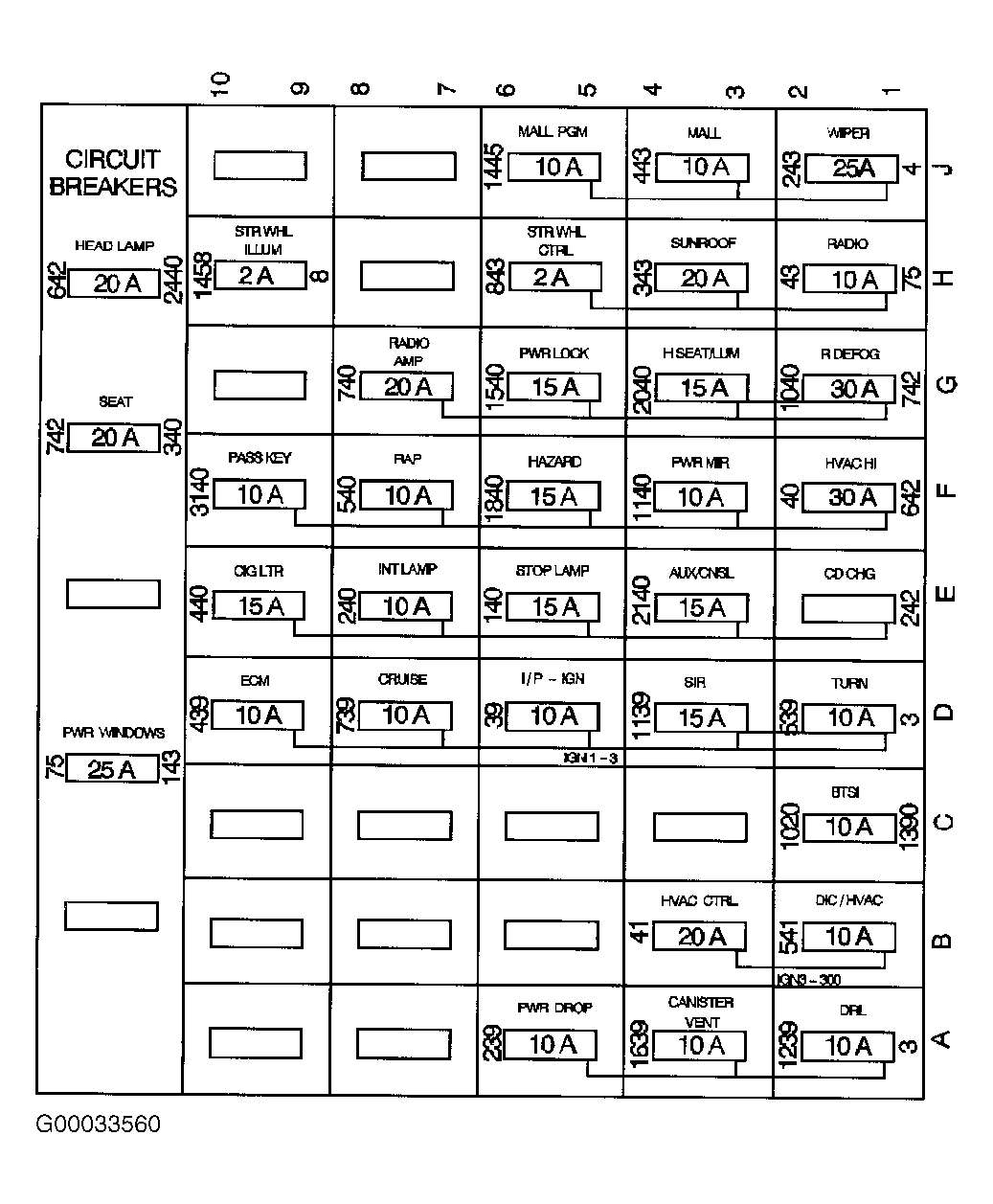

Instrument panel fuse block is located under passenger's side of instrument panel. See Fig 1.
PANEL FUSE BLOCK LEGEND (2002)
| Fuse/Circuit Breaker | Rating | Description |
|---|---|---|
| BTSI | 10A | Instrument Panel Cluster (IPC), Stoplamp Switch, Automatic Transmission Shift Lock Actuator |
| CANISTER VENT | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid |
| CIG LTR | 15A | Data Link Connector (DLC), Accessory Power Outlet - Console, Cigar Lighter, Auxiliary Power Drop Connector |
| CRUISE | 10A | Cruise Control Module (CCM), Cruise Control Release Switch, Cruise Control On/Off Switch |
| DIC/HVAC | 10A | Heated Seat Switch - Driver, Driver Information Center (DIC) (W/U40), Daytime Running Lamps (DRL) Control Module, Rear Window Defogger Relay, Air Temperature Actuator - Left, Air Temperature Actuator -Right, HVAC Control Module |
| DRL | 10A | Daytime Running Lamps (DRL) Control Module |
| ECM | 10A | IGN Main Relay Coil, Powertrain Control Module (PCM), Theft Deterrent Control Module |
| H SEAT/LUM | 15A | Heated Seat Control Module - Driver, Seat Lumbar Switch - Driver, |
| HAZARD | 15A | Turn Signal Switch |
| HEADLAMP Circuit Breaker | 20A | Headlamp Switch, Daytime Running Lamps (DRL) Control Module |
| HVAC CTRL | 10A | HVAC Control Module |
| HVAC HI | 30A | Blower Motor Resister Assembly |
| INT LAMP | 10A | Body Control Module (BCM) |
| IP IGN | 10A | Instrument Panel Cluster (IPC), Body Control Module (BCM), Driver Information Center (DIC), Head Up Display (HUD) Switch |
| MALL | 10A | Body Control Module (BCM) |
| MALL PGM | 10A | Body Control Module (BCM) |
| ONSTAR | 15A | Vehicle Interface Unit (VIU) |
| PASS - KEY | 10A | Theft Deterrent Control Module |
| PWR DROP | 10A | Auxiliary Power Drop Connector, Vehicle Interface Unit (VIU) |
| PWR LOCK | 15A | Body Control Module (BCM) |
| PWR MIR | 10A | Outside Rearview Mirror Switch |
| PWR WDO Circuit Breaker | 25A | Window Switch - Driver, Window Switch - Front Passenger |
| R DEFOG | 30A | Rear Window Defogger Relay |
| Radio | 10A | Radio, Vehicle Interface Unit (VIU) |
| RADIO AMP | 20A | Audio Amplifier, Radio |
| RAP | 10A | Retained Accessory Power (RAP) Relay |
| SEAT Circuit Breaker | 20A | Seat Adjuster Switch - Driver, Seat Lumbar Vertical Adjuster Relay, Lumbar Horizontal Adjuster Relay |
| SIR | 15A | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| STOP LAMP | 15A | Stoplamp Switch |
| STR WHL CTRL | 2A | Inflatabe Restraint Steering Wheel Module Coil, Steering Wheel Controls - Left |
| STR WHL ILLUM | 2A | Steering Wheel Controls Switch - Left, Steering Wheel Controls Switch - Right |
| SUNROOF | 20A | Inside Rearview Mirror, Sunroof Module |
| TURN | 10A | Turn Signal Switch |
| WIPER | 25A | Windshield Wiper Motor, Windshield Wiper/Washer Switch |
INSTRUMENT PANEL FUSE BLOCK LEGEND (2003)
| Fuse/Circuit Breaker | Rating | Description |
|---|---|---|
| BTSI Fuse | 10A | Instrument Panel Cluster (IPC), Stop Lamp Switch, A/T Shift Lock Control Solenoid |
| CANISTER VENT Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid |
| CIG LTR Fuse | 15A | Data Link Connector (DLC), Accessory Power Outlet - Console, Cigar Lighter, Auxiliary Power Drop Connector |
| CRUISE Fuse | 10A | Cruise Control Module (CCM), Cruise Control Release Switch, Multifunction Turn Signal Lever |
| DIC/HVAC Fuse | 10A | Heated Seat Switch - Driver, Driver Information Center (DIC) (U40), Daytime Running Lamps (DRL) Control Module, Rear Window Defogger Relay, Air Temperature Actuator - Left, Air Temperature Actuator - Right, HVAC Control Module |
| DRL Fuse | 10A | Daytime Running Lamps (DRL) Control Module |
| ECM Fuse | 10A | IGN Main Relay Coil, Powertrain Control Module (PCM), Theft Deterrent Control Module |
| HSEAT/LUM Fuse | 15A | Heated Seat Control Module - Driver, Seat Lumbar Switch - Driver, |
| HAZARD Fuse | 15A | Multifunction Turn Signal Lever |
| HEADLAMP Circuit Breaker | 20A | Headlamp Switch, Daytime Running Lamps (DRL) Control Module |
| HVAC CTRL Fuse | 20A | HVAC Control Module |
| HVAC HI Fuse | 30A | Blower Motor Resister Assembly |
| INT LAMP Fuse | 10A | Body Control Module (BCM) |
| I/P-IGN Fuse | 10A | Instrument Panel Cluster (IPC), Body Control Module (BCM), Driver Information Center (DIC), Head Up Display (HUD) Switch |
| MALL Fuse | 10A | Body Control Module (BCM) |
| MALL PGM Fuse | 10A | Body Control Module (BCM) |
| ON STAR Fuse | 15A | Vehicle Interface Unit (VIU) |
| PASS KEY III Fuse | 10A | Theft Deterrent Control Module |
| PWR DROP Fuse | 10A | Auxiliary Power Drop Connector, Vehicle Interface Unit (VIU) |
| PWR LOCK Fuse | 15A | Body Control Module (BCM) |
| PWR MIR Fuse | 10A | Outside Rearview Mirror Switch |
| PWR WDO Circuit Breaker | 25A | Window Switch - Driver |
| R DEFOG Fuse | 30A | Rear Window Defogger Relay |
| RADIO Fuse | 10A | Radio, Vehicle Interface Unit (VIU) |
| RADIO AMP Fuse | 20A | Audio Amplifier, Radio |
| RAP Fuse | 10A | Retained Accessory Power (RAP) Relay |
| SEAT Circuit Breaker | 20A | Seat Adjuster Switch - Driver, Seat Lumbar Vertical Adjuster Relay, Lumbar Horizontal Adjuster Relay |
| SIR Fuse | 15A | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| STOP LAMP Fuse | 15A | Stop Lamp Switch |
| STR WHL CTRL Fuse | 2A | Inflatable Restraint Steering Wheel Module Coil, Steering Wheel Controls - Right |
| STR WHL ILUM Fuse | 2A | Steering Wheel Controls Switch - Left, Steering Wheel Controls Switch -Right |
| SUNROOF Fuse | 20A | Inside Rearview Mirror, Sunroof Module |
| TURN Fuse | 10A | Multifunction Turn Signal Lever |
| WIPER Fuse | 25A | Windshield Wiper Motor, Multifunction Turn Signal Lever |
