UNDERHOOD Fuse Block

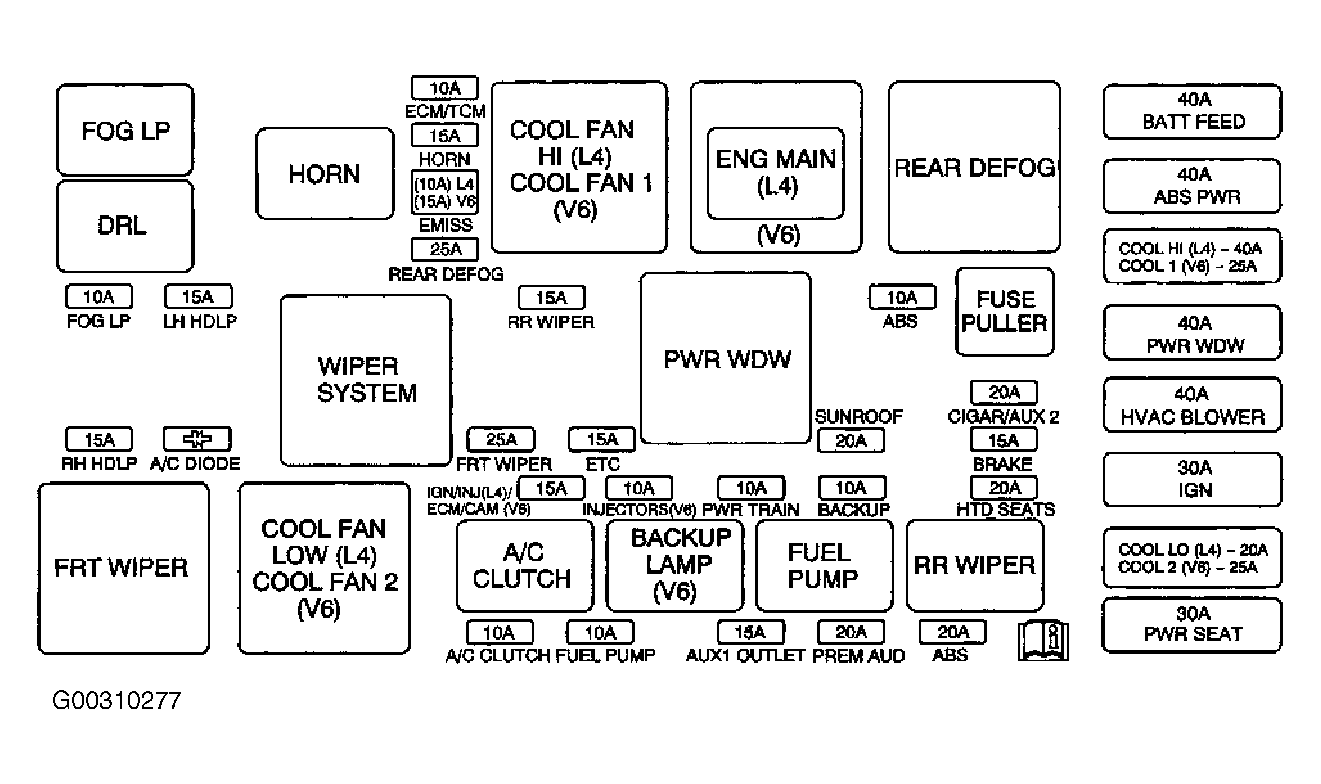

Underhood fuse block is located on driver's side inner fender in the engine compartment. See Figure.
UNDERHOOD FUSE BLOCK LEGEND
| Device | Rating | Description |
|---|---|---|
| FOG LAMP Relay | - | Fog Lamps |
| DRL Relay | - | DRL Resistor |
| HORN Relay | - | Horn |
| ECM/TCM Fuse | 10A | ECM, TCM |
| HORN Fuse | 15A | HORN Relay |
| EMISS Fuse | 10A | Heated Oxygen Sensors, EVAP Purge Solenoid, EVAP Vent Solenoid |
| EMISS Fuse | 15A | Heated Oxygen Sensors, EVAP Purge Solenoid, EVAP Vent Solenoid |
| REAR DEFOG Fuse | 25A | REAR DEFOG Relay |
| COOL FAN HI Relay 4-Cyl | - | Cooling Fan, Cooling Fan Resistor, ECM |
| COOL FAN 1 Relay V6 | - | Left Cooling Fan, PCM |
| ENG MAIN Relay | - | EMISS Fuse, ETC Fuse (L61), ECM/CAM Fuse |
| REAR DEFOG Relay | - | Rear Defogger Grid |
| FOG LP Fuse | 10A | FOG LAMP Relay |
| LH HDLP Fuse | 15A | Left High and Low Beam Headlamps |
| RH HDLP Fuse | 15A | Right High and Low Beam Headlamps |
| A/C DIODE | - | |
| WIPER SYSTEM Relay | - | FRT WIPER Fuse, RR WIPER Fuse |
| RR WIPER Fuse | 15A | REAR WIPER Relay |
| FRT WIPER Fuse | 25A | FRT WIPER Relay |
| ETC Fuse | 15A | ECM |
| PWR WDW Relay | - | SUNROOF Fuse, Driver and Front Passenger Window Switches |
| ABS Fuse (L66) | 10A | EBCM |
| SUNROOF Fuse | 20A | Sunroof Control Module |
| CIGAR/AUX 2 Fuse | 20A | Cigar Lighter |
| BRAKE Fuse | 15 A | Stop Lamp Switch |
| FRT WIPER Relay | - | Windshield Wiper Motor, Windshield Wiper/Washer Switch |
| COOL FAN LOW Relay 4-Cyl. | - | ECM |
| COOL FAN 2 Relay V6 | - | Cooling Fan Relay 3, PCM, Right Cooling Fan |
| A/C CLUTCH Relay | - | A/C Compressor Clutch |
| A/C CLUTCH Fuse | 10A | A/C CLUTCH Relay |
| FUEL PUMP Fuse | 10A | FUEL PUMP Relay |
| IGN INJ Fuse 4-Cyl. | 15A | Fuel Injectors, ICM |
| ECM/CAM Fuse V6 | 15A | CMP Sensor, ECM |
| INJECTORS Fuse V6 | 10A | Fuel Injectors |
| PWR TRAIN Fuse | 10A | ECM, Automatic Transmission (A/T), PNP Switch (L66) |
| BACKUP LAMP Relay | - | Not Used |
| AUX 1 OUTLET Fuse | 15A | Auxiliary Power Outlet |
| BACKUP Fuse | 10A | Backup Switch (M/T), Coolant Level Switch, PNP Switch (A/T), Vehicle Speed Sensor (M/T) |
| FUEL PUMP Relay | - | Primary Fuel Pump and Sender Assembly |
| PREM AUD Fuse | 20A | Amplifier (WBM) |
| HTD SEATS Fuse | 20A | Driver and Front Passenger Heated Seat Modules |
| RR WIPER Relay | - | Rear Wiper Motor |
| ABS Fuse | 20A | EBCM |
| BATT FEED Fuse | 40A | I/P Fuse Block B+ Fuses |
| ABS PWR Fuse | 40A | EBCM |
| COOL HI Fuse 4-Cyl. | 40A | COOL FAN HI Relay |
| COOL 1 Fuse V6 | 25A | COOL FAN 1 Relay |
| PWR WDW Fuse | 30A | PWR WDW Relay |
| HVAC BLOWER Fuse | 40A | HVAC Blower Motor |
| IGN Fuse | 30A | Ignition Switch |
| COOL LO Fuse 4-Cyl. | 20A | COOL FAN LOW Relay |
| COOL 2 Fuse V6 | 25A | COOL FAN 2 Relay |
| PWR SEAT Circuit Breaker | 30A | Driver Seat Adjuster Switch |
