ABS Schematics

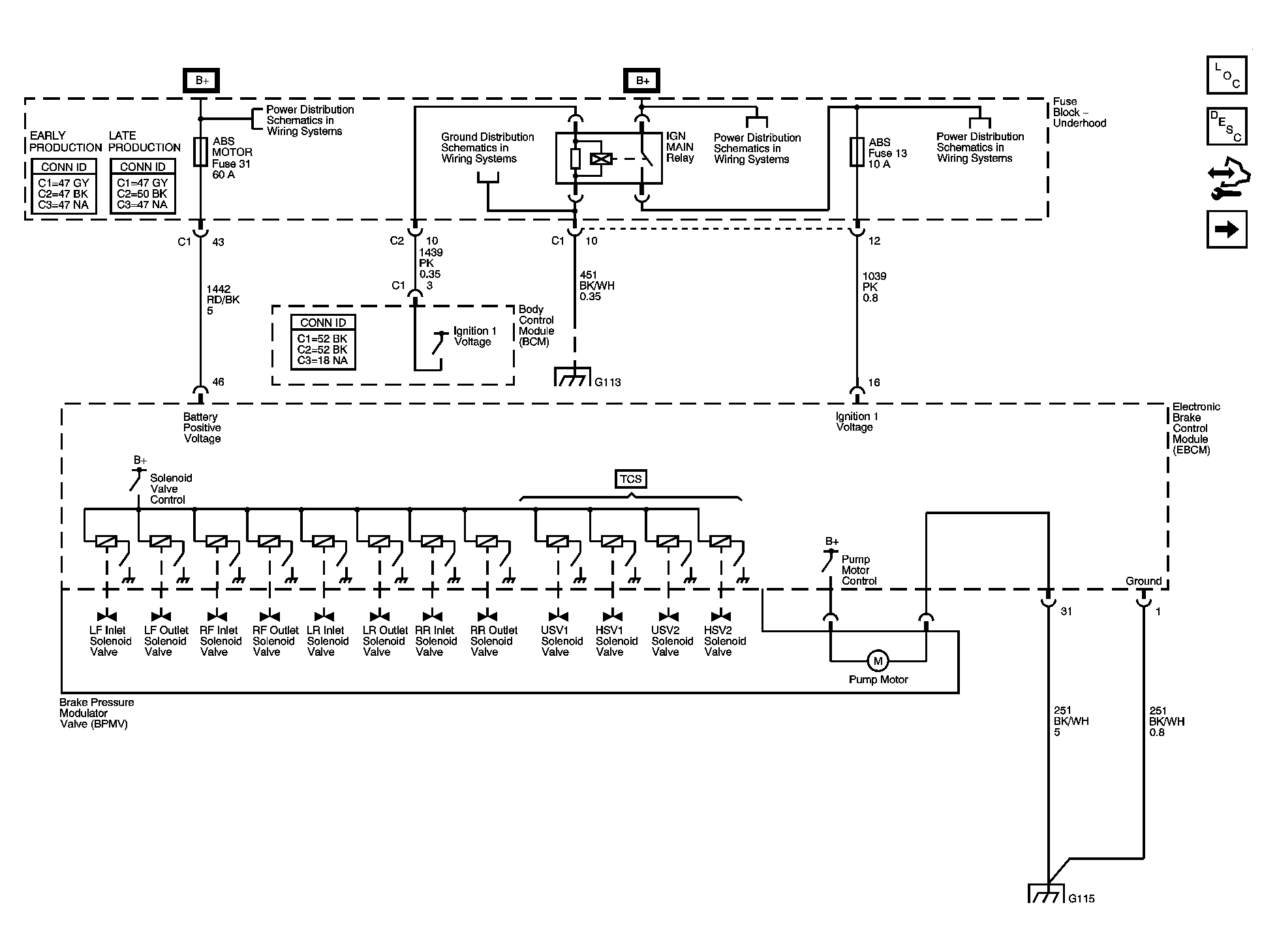

Fig 1: Ground, Power, Pump & Solenoid Valves Schematic
GM1486242Courtesy of GENERAL MOTORS CORP.

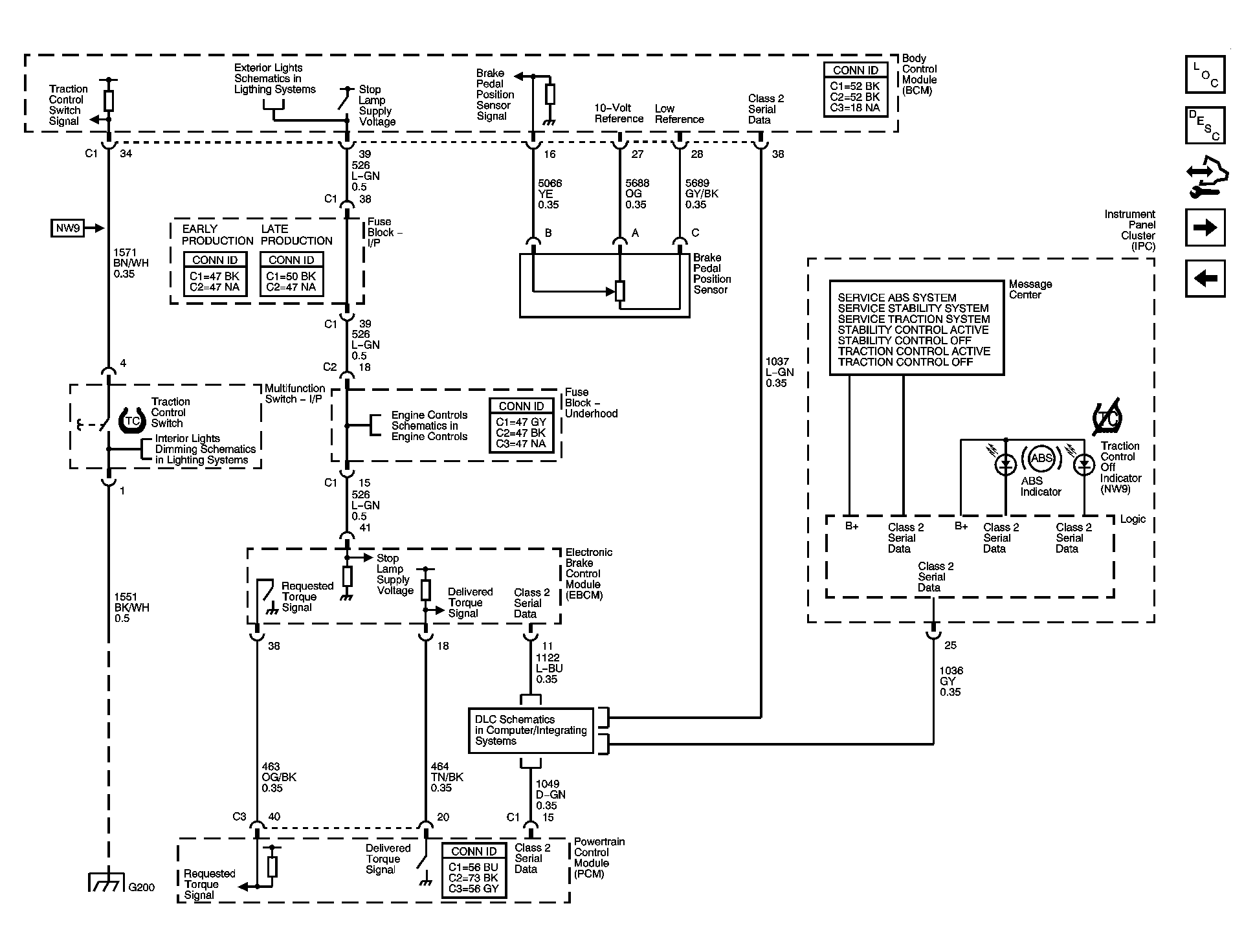

Fig 2: Driver Inputs, Indicators Schematic
GM1486247Courtesy of GENERAL MOTORS CORP.

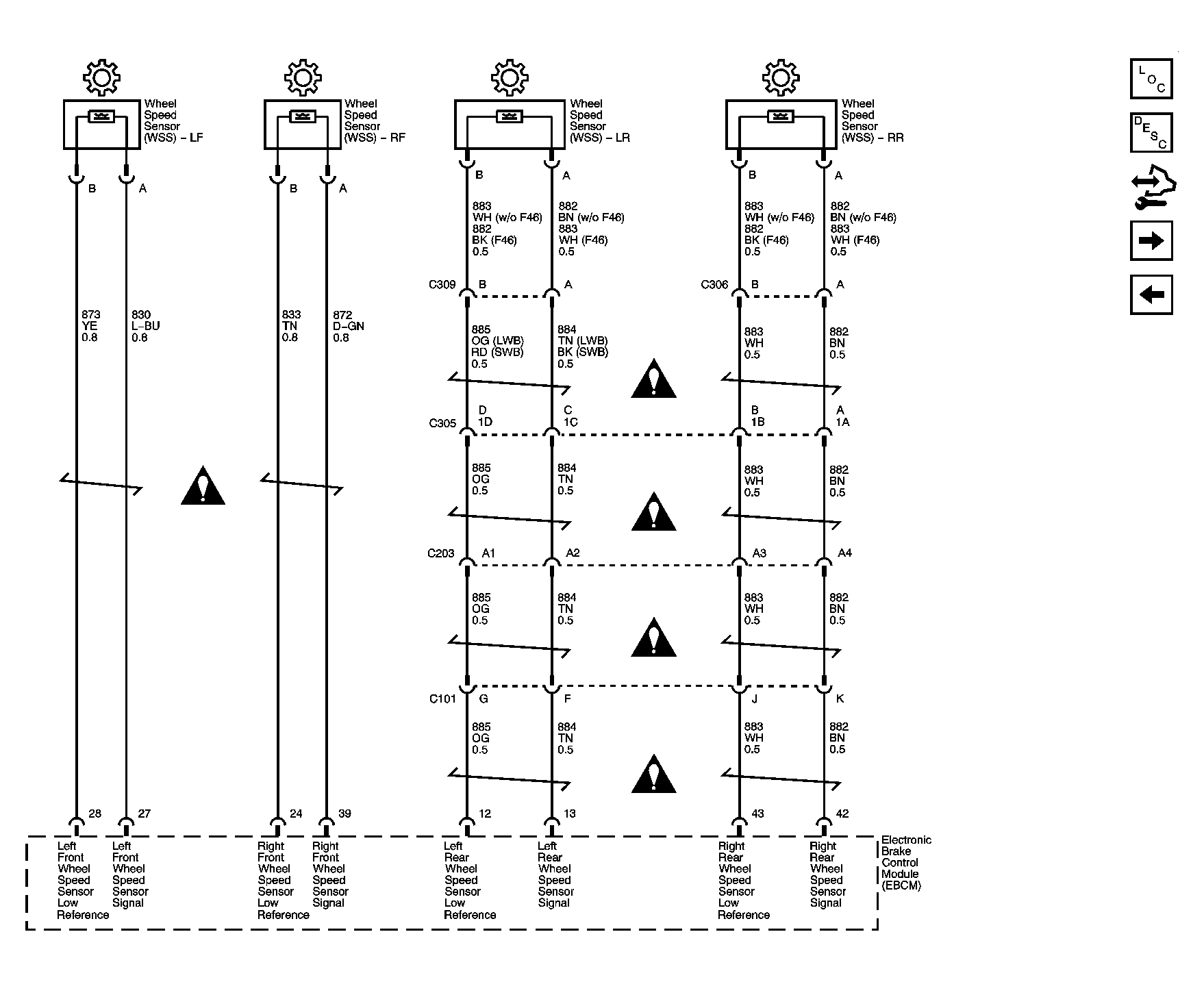

Fig 3: Wheel Speed Sensors Schematic
GM1486249Courtesy of GENERAL MOTORS CORP.

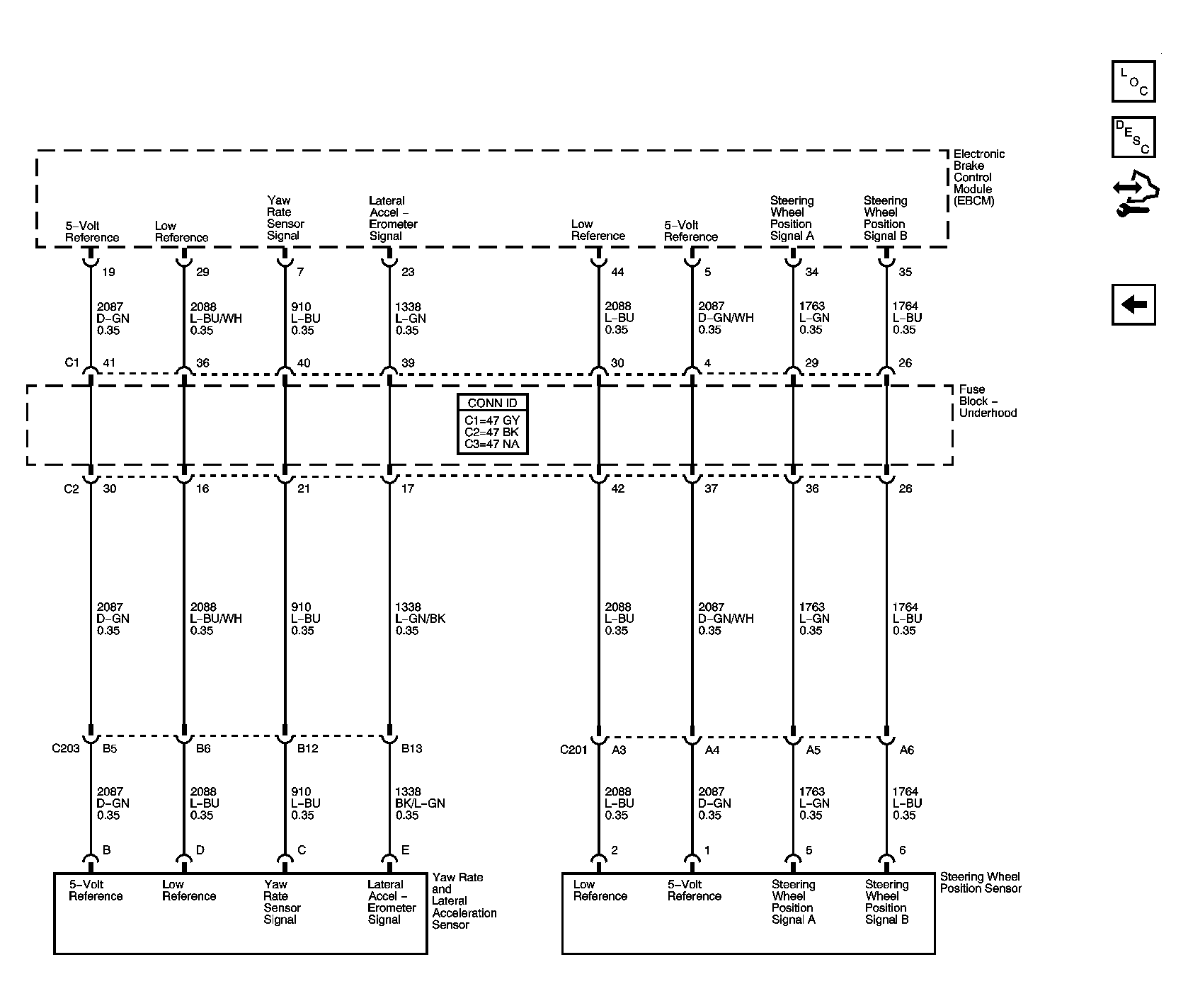

Fig 4: Stability Control Sensors Schematic - JL4
GM1486248Courtesy of GENERAL MOTORS CORP.
