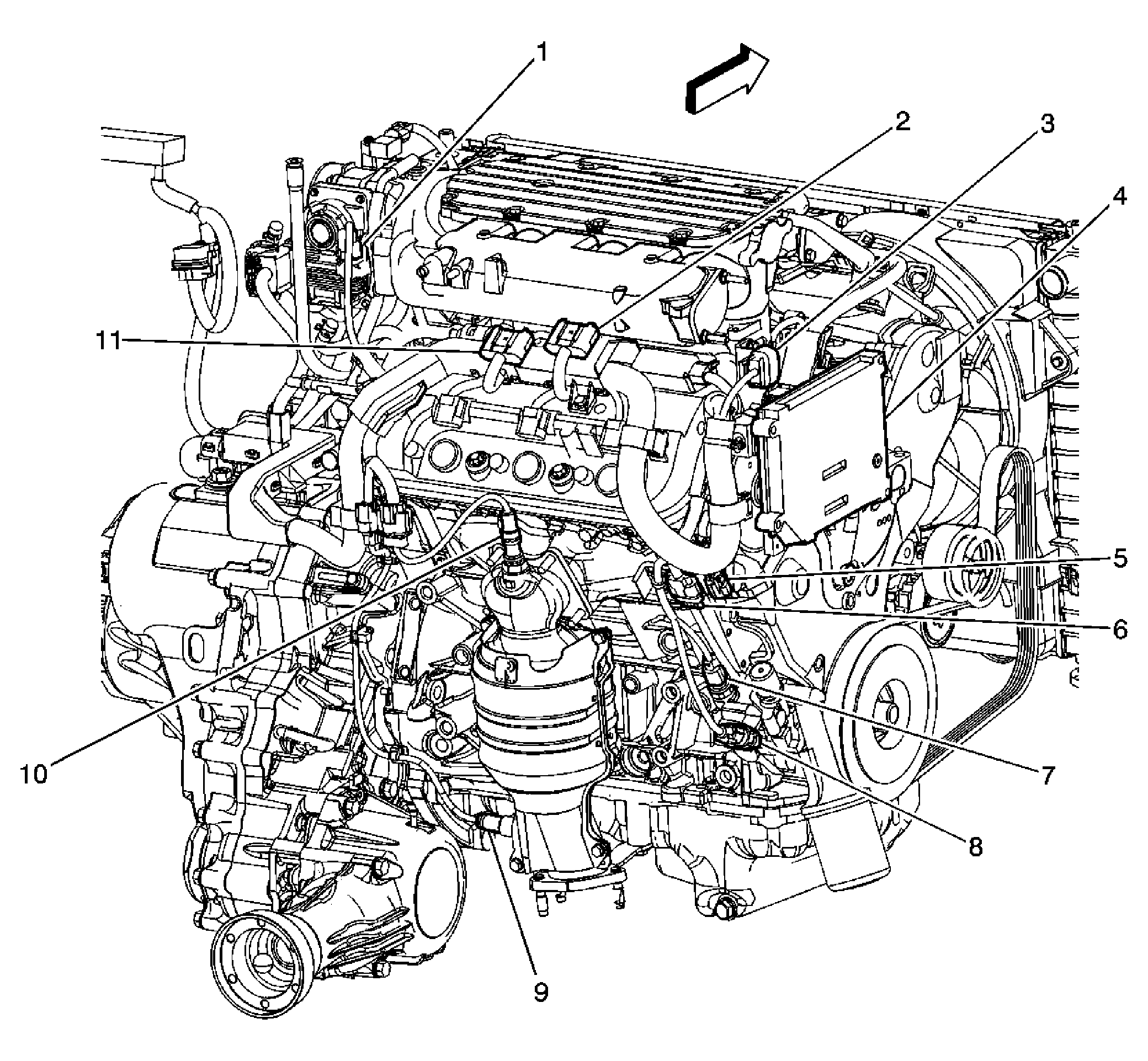

Engine Component View (Rear)
| Callouts | Component Names | |||
| 1 | Evaporative Emission (EVAP) Canister Purge Solenoid Valve | |||
| 2 | Splice Pack SP113 | |||
| 3 | C102 | |||
| 4 | Powertrain Control Module (PCM) | |||
| 5 | Rocker Arm Oil Control Solenoid Pigtail Connector | |||
| 6 | C103 (Crankshaft Position (CKP) Sensor Pigtail) | |||
| 7 | Rocker Arm Oil Control Solenoid | |||
| 8 | Engine Oil Pressure (EOP) Switch | |||
| 9 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 | |||
| 10 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 | |||
| 11 | Splice Pack SP114 | |||
| Callouts | Component Names | |||
| 1 | Camshaft Position (CMP) Sensor | |||
| 2 | Crankshaft Position (CKP) Sensor | |||
| 3 | Rocker Arm Oil Control Solenoid | |||
| 4 | Rocker Arm Oil Pressure Switch | |||
| 5 | Engine Oil Pressure (EOP) Switch | |||
| 6 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 | |||
| 7 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 | |||
| 8 | Ignition Control Modules (ICM) 1, 2, and 3 | |||
| 9 | Splice Pack SP113 | |||
| 10 | Splice Pack SP114 | |||
| 11 | Evaporative (EVAP) Emissions Purge Control Solenoid Valve | |||
