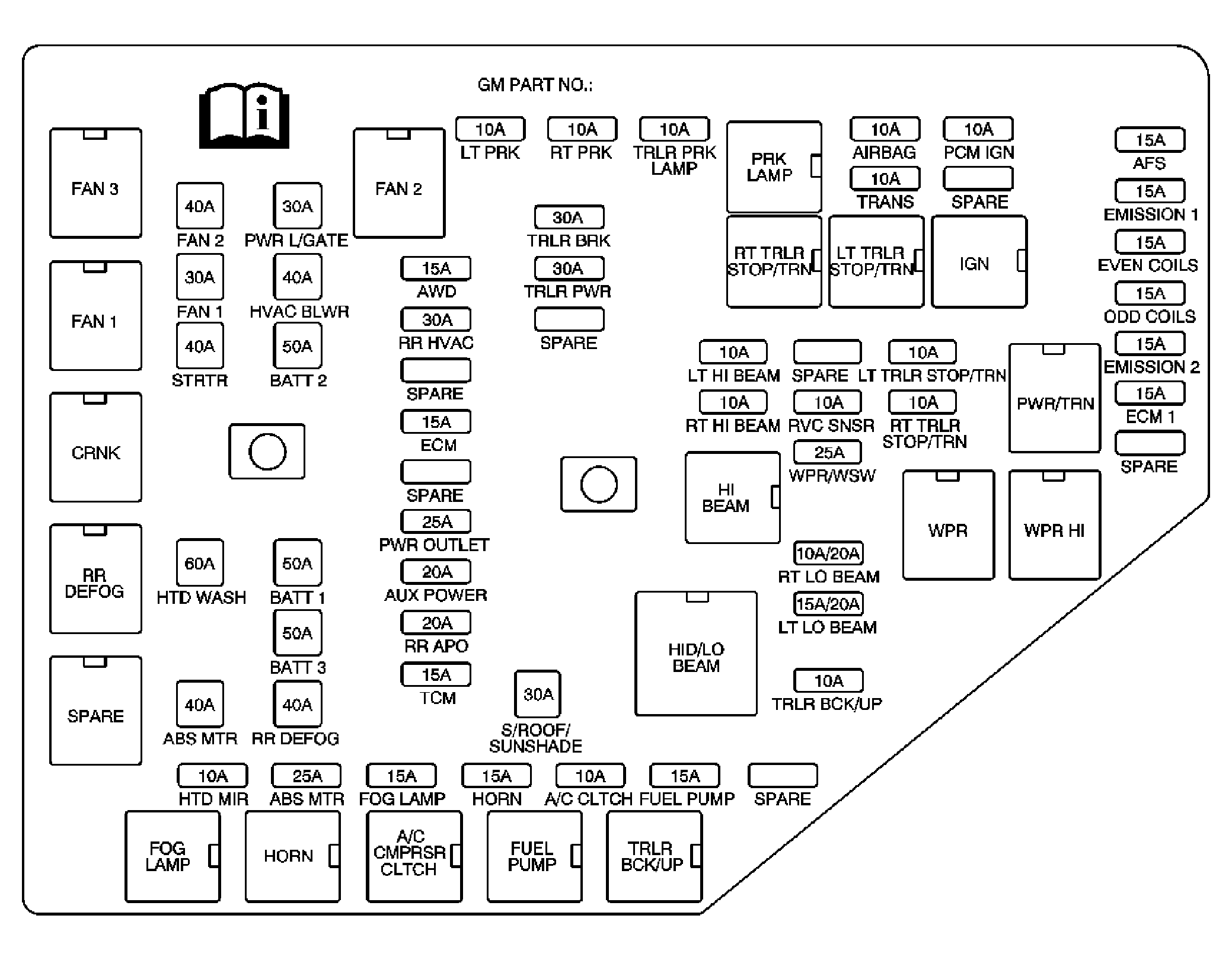

Fuse Block - Underhood Label: Notes
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| ABS MTR Fuse | 25A | Electronic Brake Control Module (EBCM) |
| ABS MTR Fuse | 40A | Electronic Brake Control Module (EBCM) |
| A/C CLTCH Fuse | 10A | A/C CMPRSR CLTCH Relay |
| A/C CMPRSR CLTCH Relay | - | A/C Compressor Clutch |
| AFS Fuse | 15A | Headlamp Module - Left (TSH) |
| AIRBAG Fuse | 10A | Inflatable Restraint PASSENGER AIR BAG ON/OFF Indicator, Inflatable Restraint Sensing and Diagnostic Module (SDM) and Instrument Panel Cluster (IPC) |
| AUX POWER Fuse | 20A | Auxiliary Power Outlet - Console Compartment, Auxiliary Power Outlet - I/P and Cigar Lighter |
| AWD Fuse | 15A | Transfer Case Shift Control Module (MH6) |
| BATT 1 Fuse | 50A | AIRBAG, AMP, BCM, CNSTR/VENT, CSTY, DISPLAY, INADV/PWR/LED, INFOTAINMENT, MSM, POWER MOD and RADIO Fuses |
| BATT 2 Fuse | 50A | BCK/UP/STOP, HTD/SEAT, LT/TRN/SIG, PDM, PWR/MIRRORS and RT/TRN/SIG Fuses, LT/PWR/SEAT, PWR/COLUMN and RT/PWR/SEAT Circuit Breakers |
| BATT 3 Fuse | 50A | DRL, DRL 2, DR/LCK,HVAC and REAR WIPER Fuses, PWR/WNDW Circuit Breaker, FRT/WSW Relay |
| CRNK Relay | - | Starter Motor |
| ECM Fuse | 15A | Engine Control Module (ECM) (LY7) |
| ECM 1 Fuse | 15A | Engine Control Module (ECM) (LY7) |
| EMISSION 1 Fuse | 15A | Evaporative Emission (EVAP) Canister Purge Solenoid Valve (LY7), Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 (LY7), Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 (LY7) and Intake Manifold Tuning (IMT) Solenoid Valve (LY7) |
| EMISSION 2 Fuse | 15A | A/C CMPRSR CLTCH, FAN 1, FAN 2 and FAN 3 Relays, Engine Mount Solenoid (W49), Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 (LY7), Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 (LY7) and Mass Air Flow (MAF)/Intake Air Temperature (IAT) Sensor (LY7) |
| EVEN COILS Fuse | 15A | Fuel Injectors 2, 4, 6 and Ignition Coils 2, 4, 6 |
| FAN 1 Fuse | 30A | FAN 1 Relay |
| FAN 1 Relay | - | Cooling Fan - Left |
| FAN 2 Fuse | 40A | FAN 3 Relay |
| FAN 2 Relay | - | Cooling Fan - Right |
| FAN 3 Relay | - | Cooling Fan - Right |
| FOG LAMP Fuse | 15A | FOG LAMP Relay |
| FOG LAMP Relay | - | Fog Lamp - Left and Fog Lamp - Right |
| FUEL PUMP Fuse | 15A | FUEL PUMP Relay |
| FUEL PUMP Relay | - | Fuel Pump and Sender Assembly |
| HI BEAM Relay | - | LT HI BEAM and RT HI BEAM Fuses |
| HID/LO BEAM Relay | - | LT LO BEAM and RT LO BEAM Fuses |
| HORN Fuse | 15A | HORN Relay |
| HORN Relay | - | Horn - High Note and Horn - Low Note |
| HTD MIR Fuse | 10A | Outside Rearview Mirror - Driver and Outside Rearview Mirror - Passenger |
| HTD WASH Fuse | 60A | Windshield Heated Washer Fluid Module (XA7) |
| HVAC BLWR Fuse | 40A | Blower Motor Control Module |
| IGN Relay | - | AIRBAG, PCM IGN and TRANS Fuses |
| LT HI BEAM Fuse | 10A | Headlamp - High Beam - Left (-TSH/TVC/TVD) or Headlamp High Beam Solenoid - Left (TSH/TVC/TVD) |
| LT LO BEAM Fuse | 15A/20A | Headlamp Ballast - Left (TSH/TVC/TVD) or Headlamp - Low Beam - Left (-TSH/TVC/TVD) |
| LT PRK Fuse | 10A | Marker Lamp - LR (W49/WDA), License Lamp - Left, License Lamp - Right, Park Lamp - LR (W49/Z88), Park Lamp - RR (W49/Z88), Side Marker Lamp - LF (Z88) or Marker Lamp - LF (W49/WDA), Tail Lamp Assembly - Left (Z88) or Tail/Stop and Turn Signal Lamp - Left (W49/WDA) |
| LT TRLR STOP/TRN Fuse | 10A | Trailer Connector |
| LT TRLR STOP/TRN Relay | - | LT TRLR STOP/TRN Fuse |
| ODD COILS Fuse | 15A | Fuel Injectors 1, 3, 5 and Ignition Coils 1, 3, 5 |
| PCM IGN Fuse | 10A | Engine Control Module (ECM) (LY7) |
| PRK LAMP Relay | - | LT PRK, RT PRK and TRLR PRK LAMP Fuses |
| PWR L/GATE Fuse | 30A | Liftgate Module (LGM) (E61) |
| PWR OUTLET Fuse | 25A | Accessory AC/DC Power Control Module (KV1) |
| PWR/TRN Relay | - | ECM 1, EMISSION 1, EMISSION 2, EVEN COILS and ODD COILS Fuses |
| RR APO Fuse | 20A | Auxiliary Power Outlet - Console Rear (DK1) and Auxiliary Power Outlet - Rear |
| RR DEFOG Fuse | 40A | RR DEFOG Relay |
| RR DEFOG Relay | - | HTD MIR Fuse and Rear Window Defogger Grid |
| RR HVAC Fuse | 40A | Blower Motor Control Module - Auxiliary |
| RT HI BEAM Fuse | 10A | Headlamp - High Beam - Right (-TSH/TVC/TVD) or Headlamp High Beam Solenoid - Right (TSH/TVC/TVD) |
| RT LO BEAM Fuse | 10A/20A | Headlamp Ballast - Right (TSH/TVC/TVD) or Headlamp - Low Beam - Right (-TSH/TVC/TVD) |
| RT PRK Fuse | 10A | Marker Lamp - RF, Marker Lamp - RR (W49/WDA), Side Marker Lamp - RF (Z88), Tail Lamp Assembly - Right (Z88) or Tail/Stop and Turn Signal Lamp - Right (W49/WDA) |
| RT TRLR STOP/TRN Fuse | 10A | Trailer Connector |
| RT TRLR STOP/TRN Relay | - | RT TRLR STOP/TRN Fuse |
| RVC SNSR Fuse | 10A | Body Control Module (BCM) |
| S/ROOF/SUNSHADE Fuse | 30A | Sunroof Control Module (C3U) and Sunroof Shade Module (C3U) |
| STRTR Fuse | 40A | CRNK Relay |
| TCM Fuse | 15A | Transmission Control Module (TCM) |
| TRANS Fuse | 10A | Transmission Control Module (TCM) |
| TRLR BCK UP Fuse | 10A | Trailer Connector (V92) |
| TRLR BCK UP Relay | - | TRLR BCK UP Fuse |
| TRLR BRK Fuse | 30A | Trailer Brake Blunt Cut (V92) |
| TRLR PWR Fuse | 30A | Trailer Connector (V92) |
| TRLR PRK LAMP Fuse | 10A | Trailer Connector |
| WPR HI Relay | - | Windshield Wiper Motor |
| WPR Relay | - | Windshield Wiper Motor |
| WPR/WSW Fuse | 25A | WPR and WPR HI Relays |
