Alternator Output Test
NOTE:
On-vehicle testing is not available for Justy models.

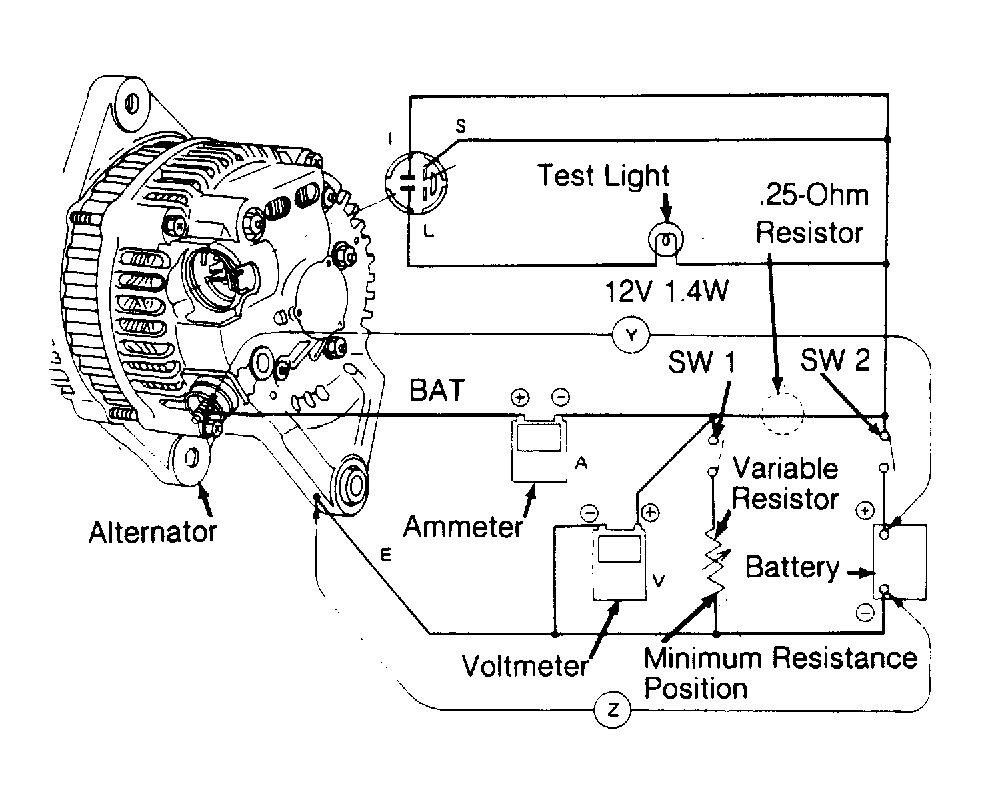

- Connect test equipment to alternator. See Figure-3 . Set variable resistor to minimum resistance position. Close switches SW1 and SW2.
- Keep voltage constant by adjusting variable resistor while raising alternator RPM. Measure alternator output as shown in ALTERNATOR OUTPUT SPECIFICATIONS table.
ALTERNATOR OUTPUT SPECIFICATIONS
| Application | Amps | |
|---|---|---|
| Legacy | ||
| 1500 RPM | 33 or More | |
| 3000 RPM | 66 or More | |
| 6000 RPM | 80 or More | |
| Loyale | ||
| 1250 RPM | 18 or More | |
| 2500 RPM | 49 or More | |
| 5000 RPM | 58 or More | |
| XT | ||
| 1600 RPM | 22 or More | |
| 3000 RPM | 53 or More | |
| 5000 RPM | 63 or More | |
