Torque Specifications

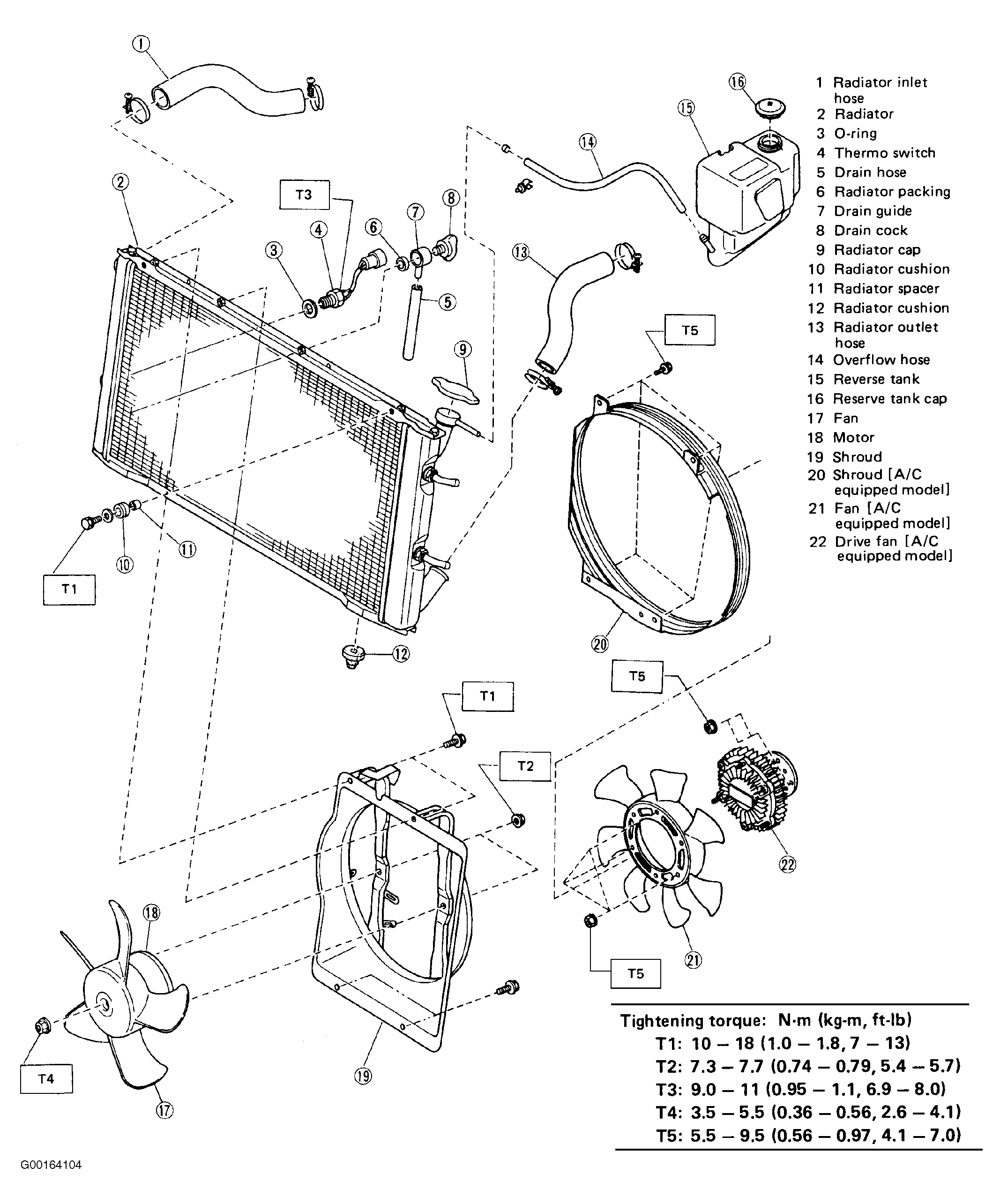

TORQUE SPECIFICATIONS
| Application (1) | INCH Lbs. (N.m) | |||
|---|---|---|---|---|
| All Models | ||||
| Fan Shroud-To-Radiator Bolts (T1) | 88.51-159.32 (10-18) | |||
| Radiator Bolts (T1) | 88.51-159.32 (10-18) | |||
| Fan Motor-To-Fan Shroud Nuts (T2) | 64.61-68.15 (7.3-7.7) | |||
| Thermoswitch-To-Radiator Bolt (T3) | 79.66-97.36 (9-11) | |||
| Fan-To-Motor Nut (T4) | 30.98-48.68 (3.5-5.5) | |||
| Models With A/C | ||||
| Fan-To-Drive Fan Nuts (T5A) | 48.68-84.08 (5.5-9.5) | |||
| Drive Fan-to-Water Pump (T5B) | 48.68-84.08 (5.5-9.5) | |||
| Shroud-To-Radiator (T5C) | 48.68-84.08 (5.5-9.5) | |||
|
||||
