Electrical Specification

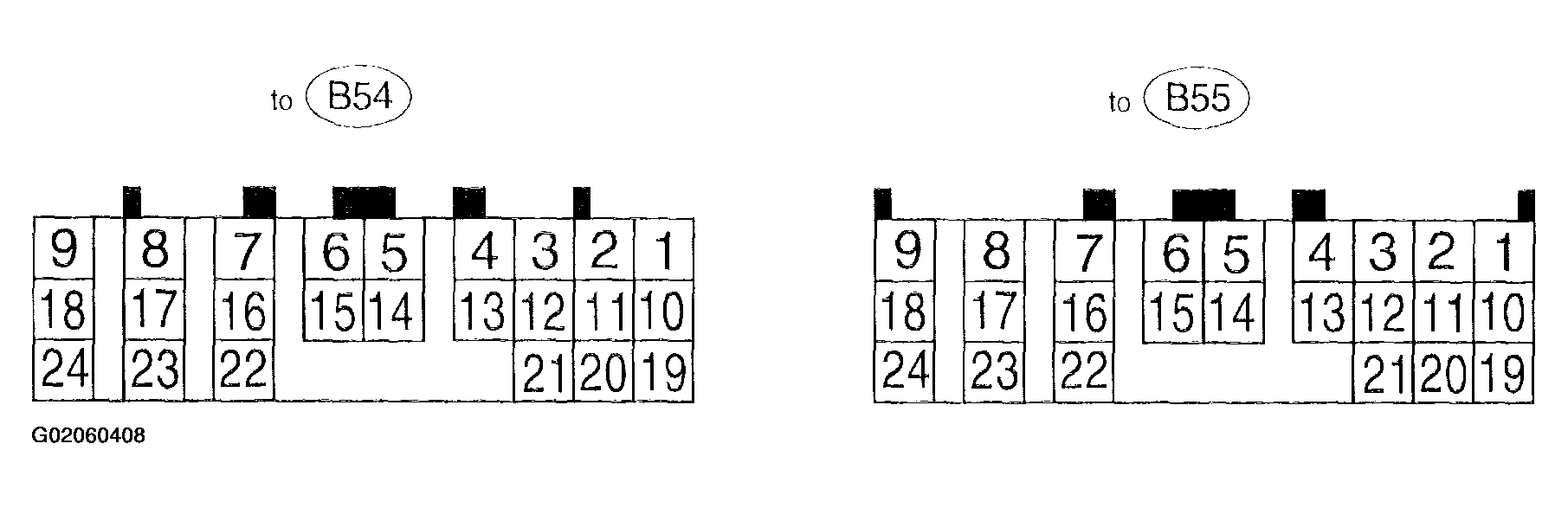

Fig 1: Transmission Control Module (TCM) - Connector Pin Identification
G02060408

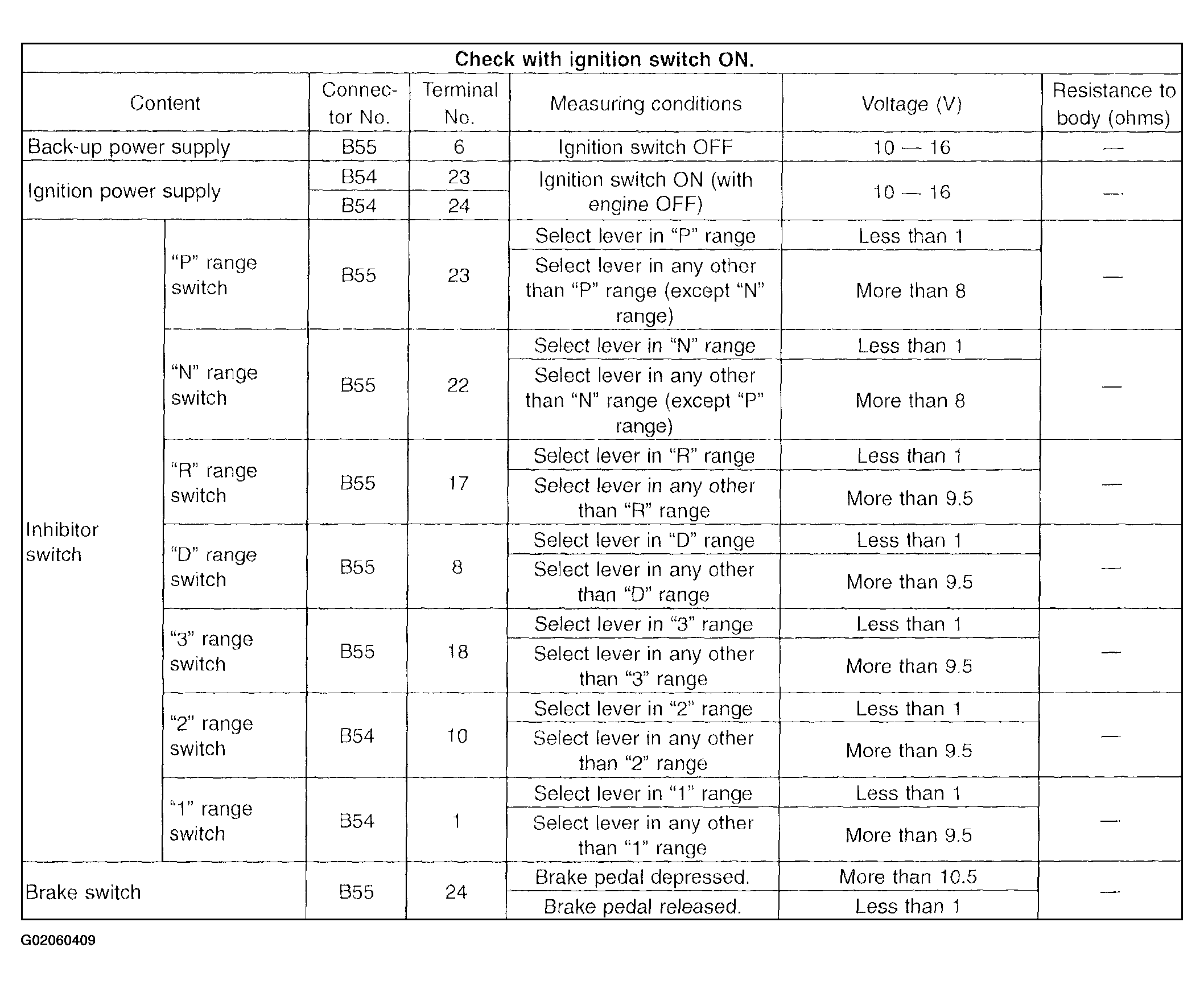

Fig 2: Transmission Control Module (TCM) - I/O Signal (1 Of 3)
G02060409

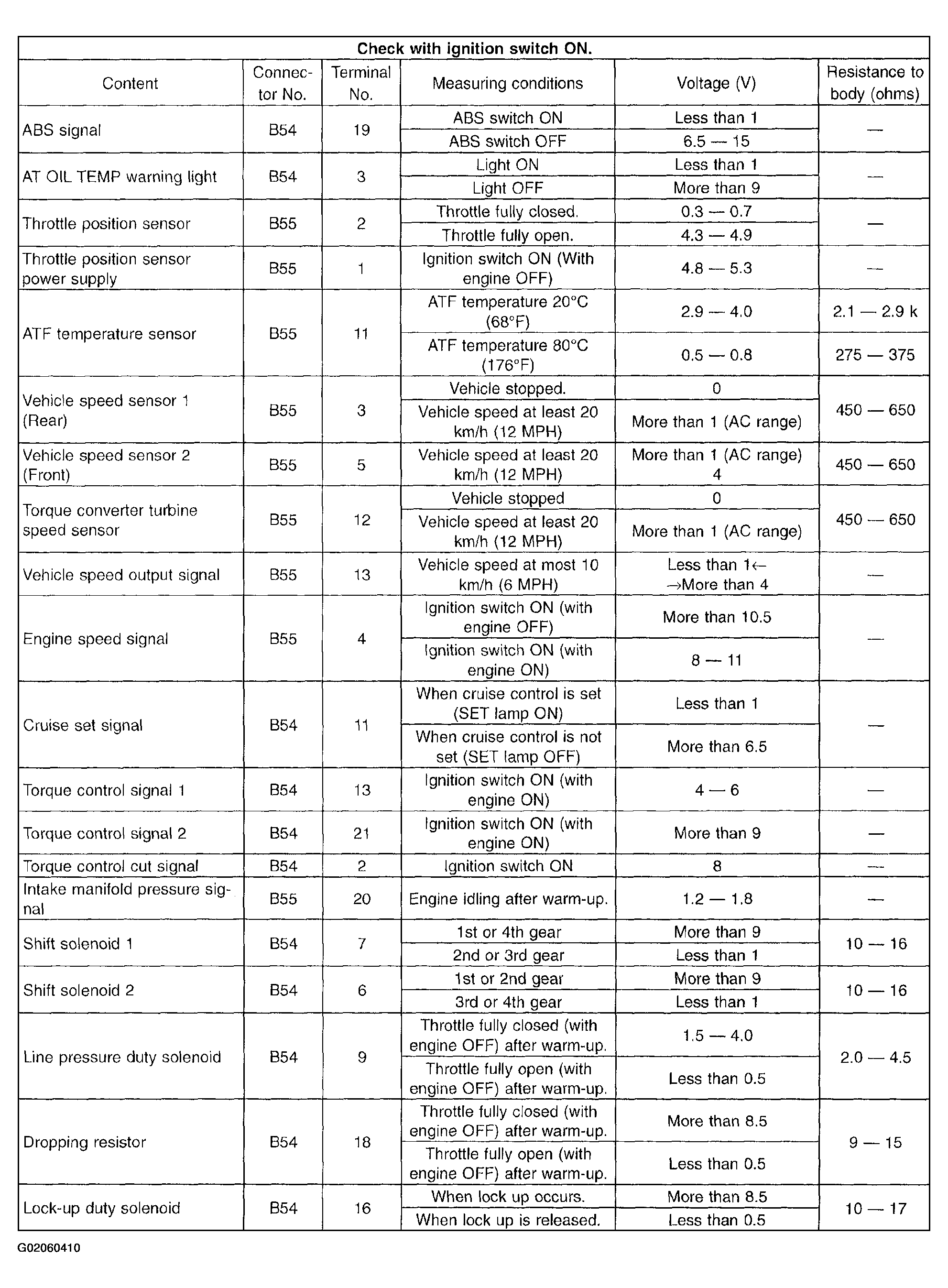

Fig 3: Transmission Control Module (TCM) - I/O Signal (2 Of 3)
G02060410

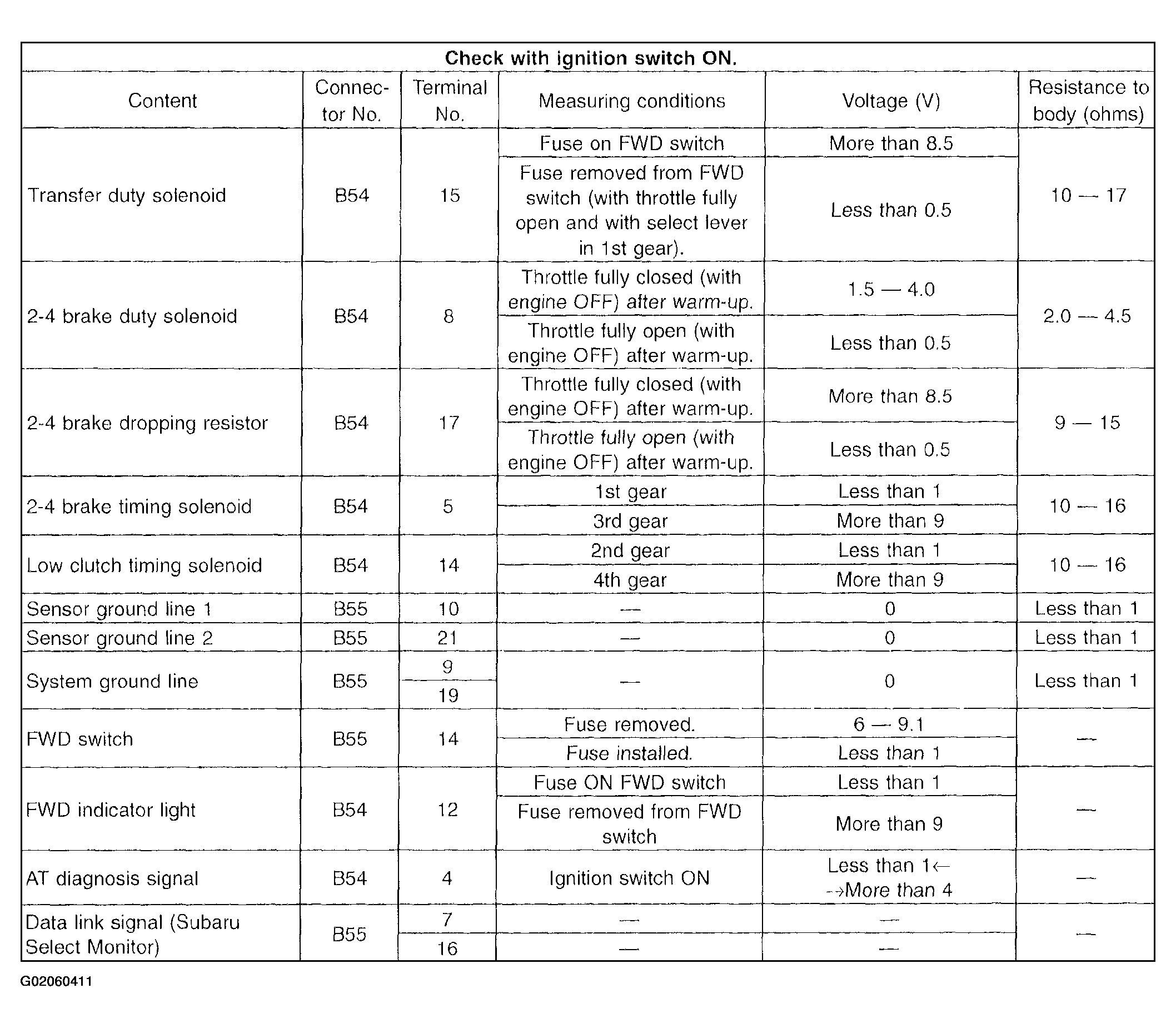

Fig 4: Transmission Control Module (TCM) - I/O Signal (3 Of 3)
G02060411
