Relay and Fuse: Location
WARNING: This page is about a different car, the 2003 Subaru Outback, 2003 Subaru Legacy, and 2003 Subaru Baja. However, it is still accessible from the selected car via links, so may be relevant.

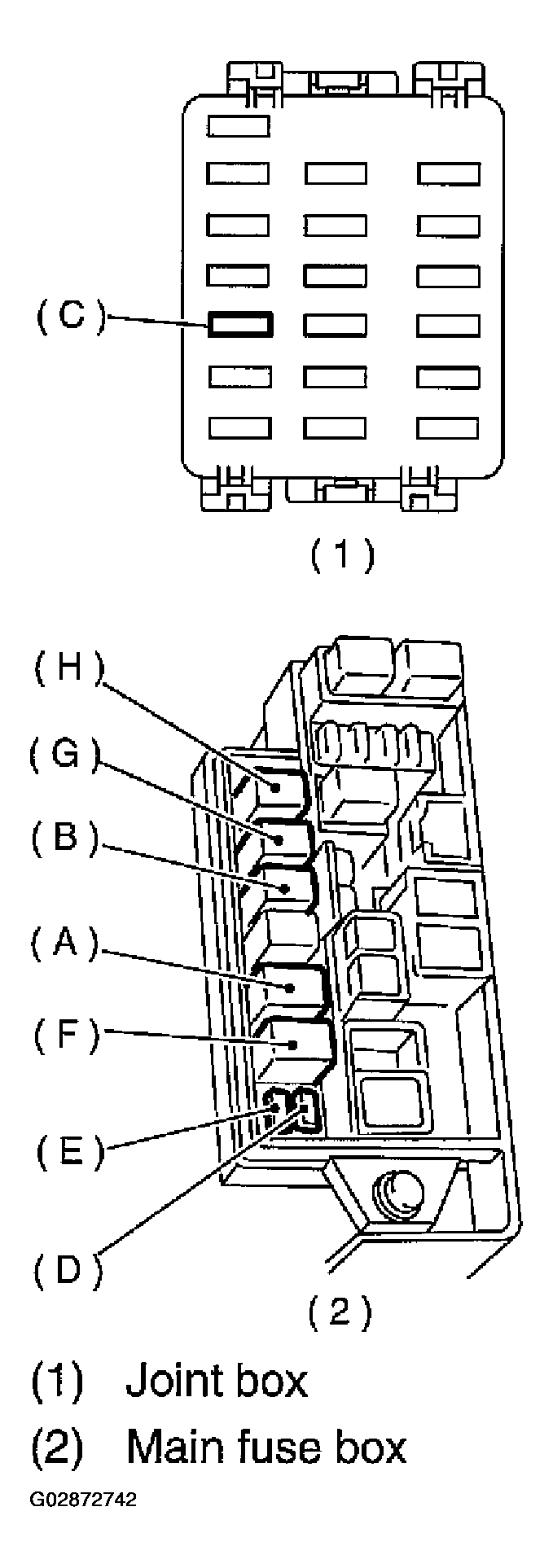

Courtesy of SUBARU OF AMERICA, INC. RELAY & FUSE SPECIFICATION CHART
| 4 cylinder engine model |
6 cylinder engine model |
| Main fan relay |
F |
- |
| Sun fan relay |
B |
- |
| A/C relay |
A |
A |
| Main fan relay 1 |
- |
F |
| Sub fan relay 1 |
- |
G |
| Main fan relay 2 |
- |
B |
| Sub fan relay 2 |
- |
H |
| A/C fuse |
C |
C |
| Main fan fuse |
E (20 A) |
E (30 A) |
| Sub fan fuse |
D (20 A) |
D (30 A) |
