Sub Frame Alignment

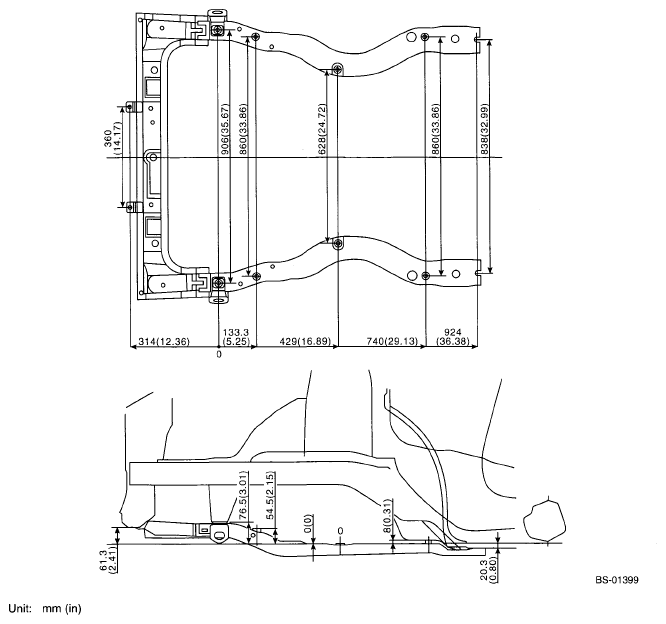

Fig 1: Identifying Sub Frame Alignment
Courtesy of SUBARU OF AMERICA, INC.
Horizontal and vertical dimensions are values measured from datum points (0).
