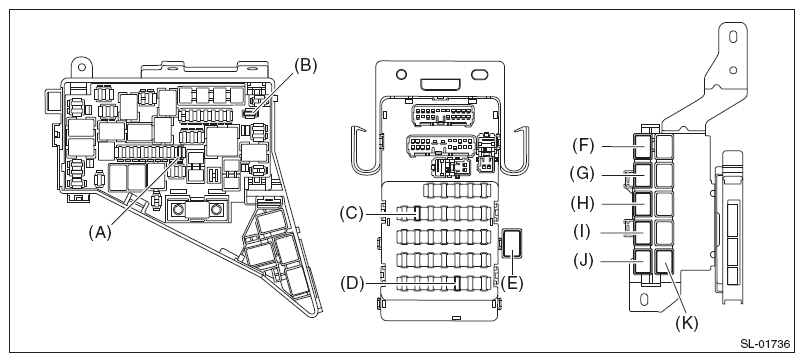

Relay and Fuse: Location
| Main fuse box | Fuse 20A (K/L) | (A) |
| Fuse 20A (K/L, K/A) | (B) | |
| Relay & fuse box | Fuse 7.5A (K/L, K/A) | (C) |
| Fuse 7.5 A (K/A) | (D) | |
| Starter relay (K/L) | (E) | |
| Smart module bracket | Accessory relay (push button start) (K/A) | (F) |
| IG relay 2 (push button start) (K/A) | (G) | |
| IG relay 1 (push button start) (K/A) | (H) | |
| Starter relay (push button start) (K/A) | (I) | |
| Starter relay (K/A) | (J) | |
| Starter cut relay (K/A) | (K) |
NOTE:
For other related fuses, refer to the wiring diagram. See appropriate SYSTEM WIRING DIAGRAM article.
