Engine Control Module (ECM) I/O Signal
›
Electrical Specification
›
Measuring condition
Measuring condition
After warming-up
At idling

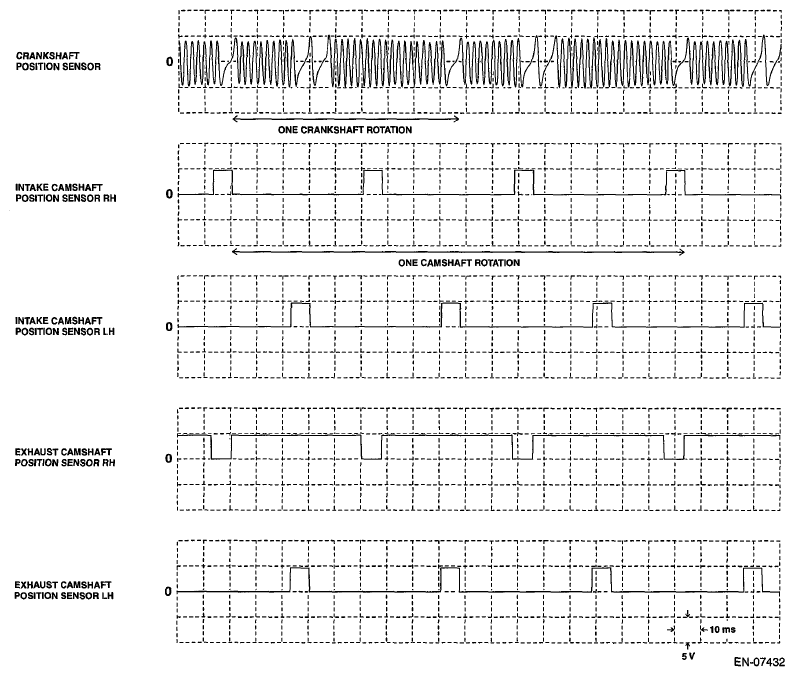

Fig 1: ECM Input/Output Signals Chart
Courtesy of SUBARU OF AMERICA, INC.

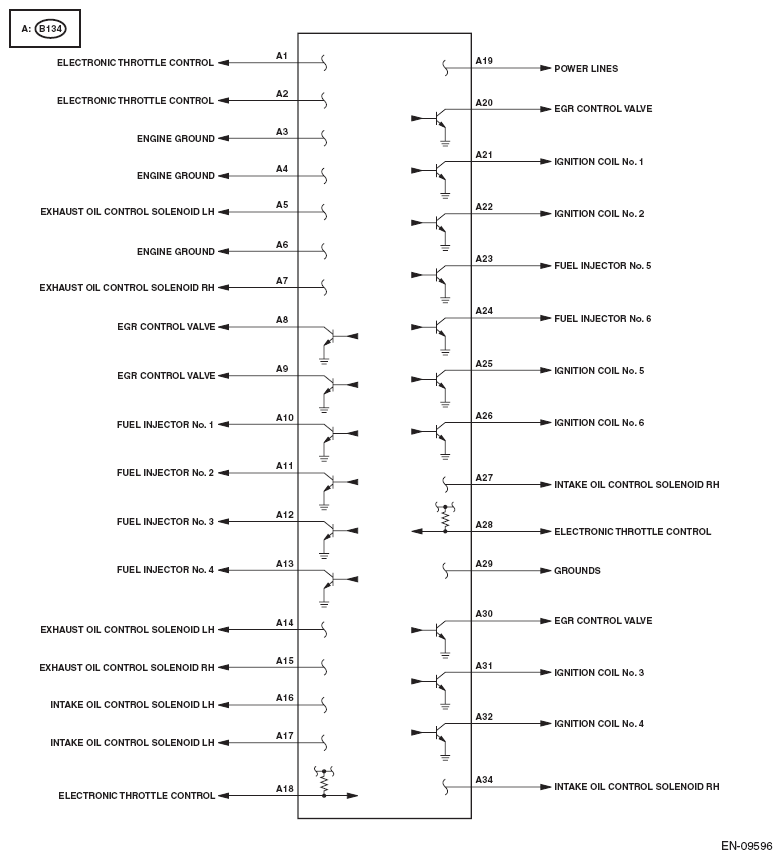

Fig 2: ECM - Circuit Diagram (1 Of 4)
Courtesy of SUBARU OF AMERICA, INC.

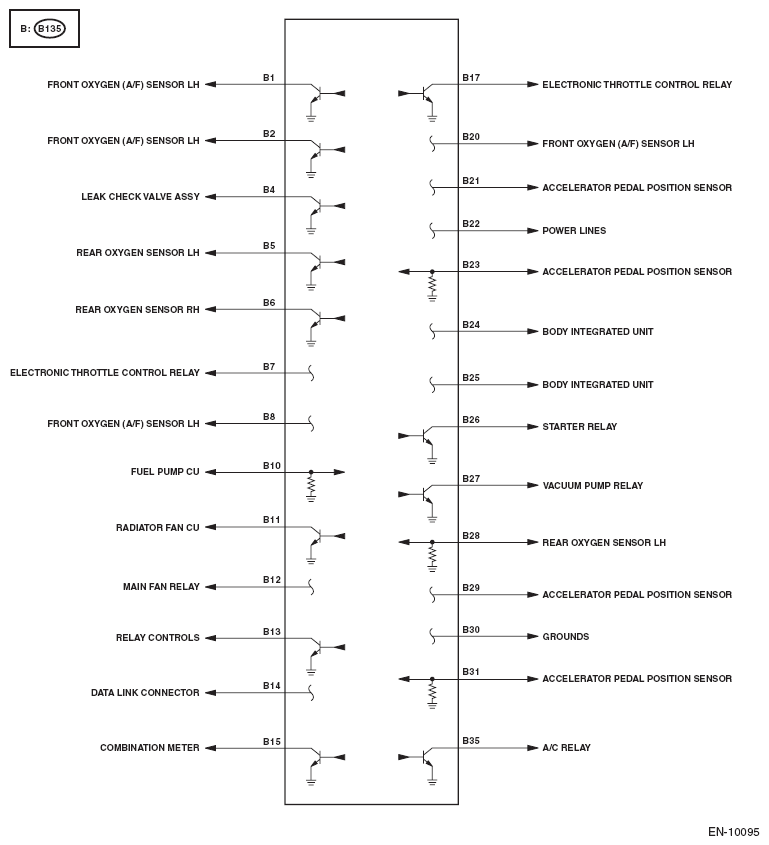

Fig 3: ECM - Circuit Diagram (2 Of 4)
Courtesy of SUBARU OF AMERICA, INC.

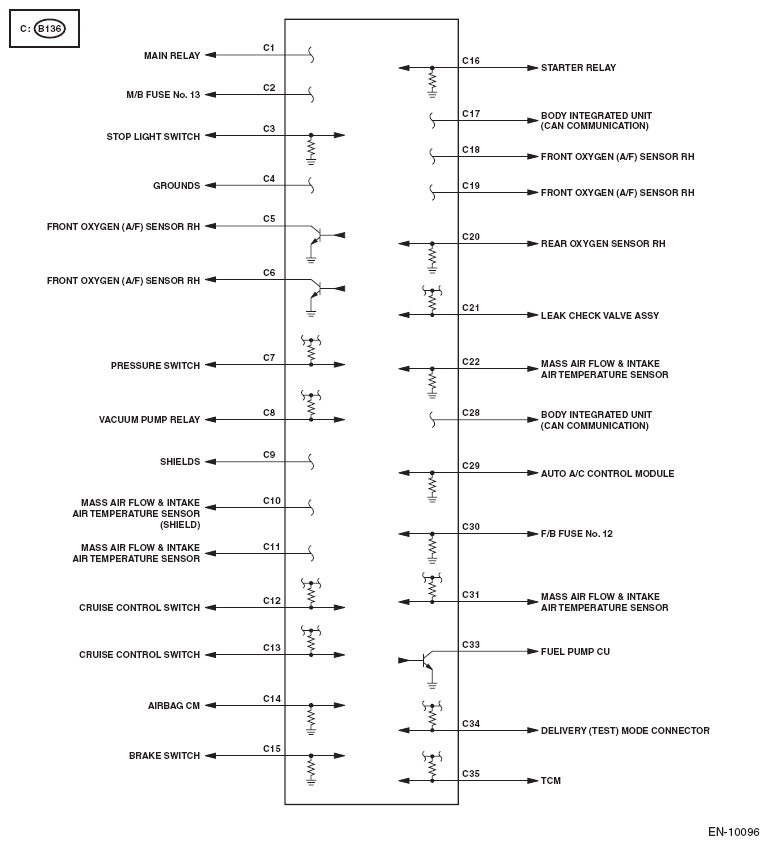

Fig 4: ECM - Circuit Diagram (3 Of 4)
Courtesy of SUBARU OF AMERICA, INC.

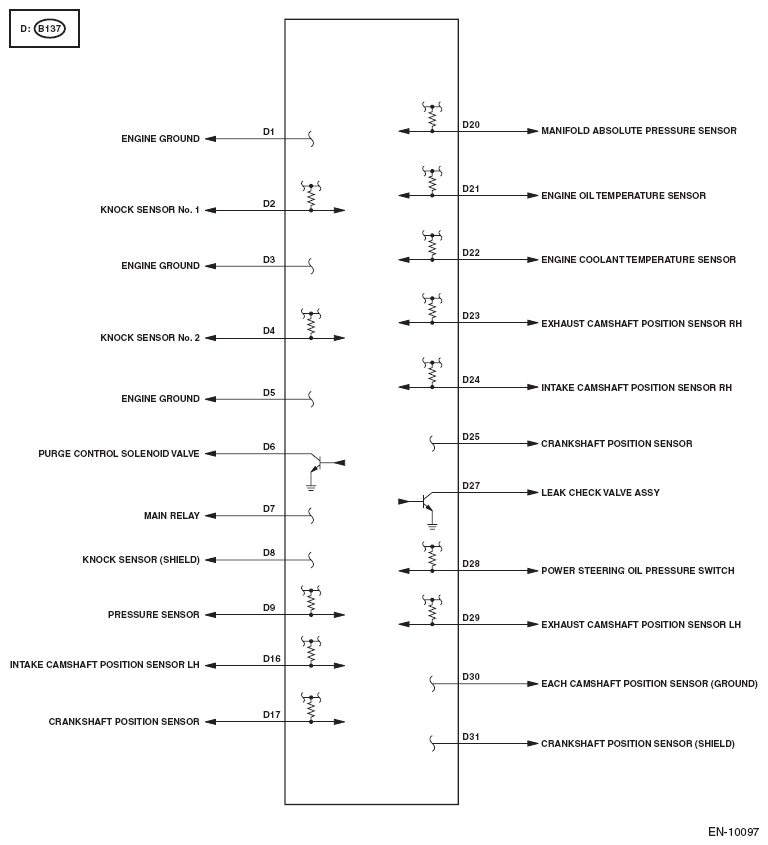

Fig 5: ECM - Circuit Diagram (4 Of 4)
Courtesy of SUBARU OF AMERICA, INC.
