Engine Control System (Diagnostics) (H4DOTC)
›
Engine Control Module (ECM) I/O Signal
›
Electrical Specification
›
Measuring condition
Measuring condition
After warming-up
At idling

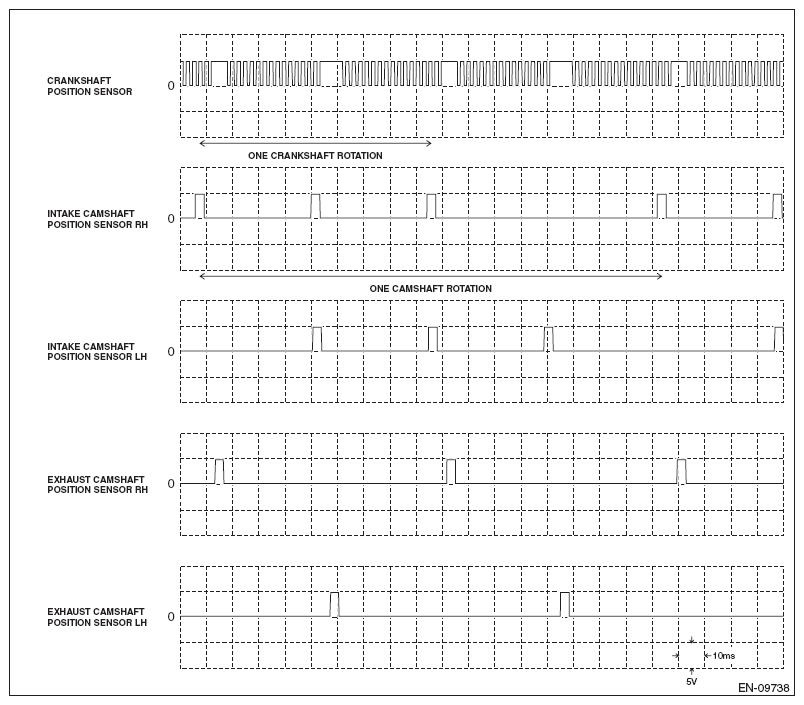

Fig 1: Input/Output Signal Waveforms
Courtesy of SUBARU OF AMERICA, INC.

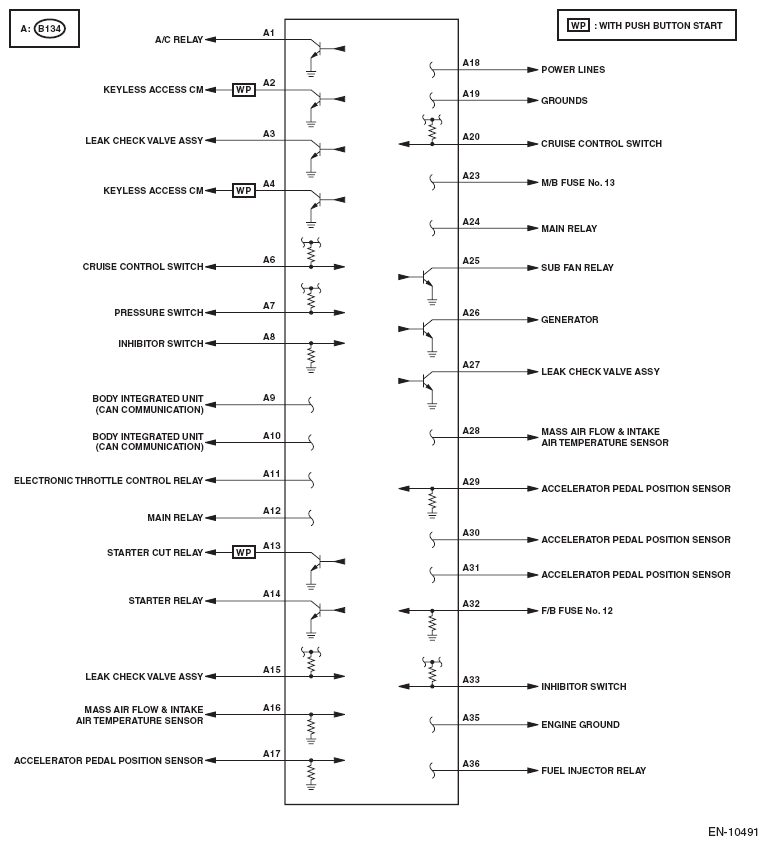

Fig 2: Engine Control Module (ECM) I/O Signal - Circuit Diagram (1 Of 4)
Courtesy of SUBARU OF AMERICA, INC.

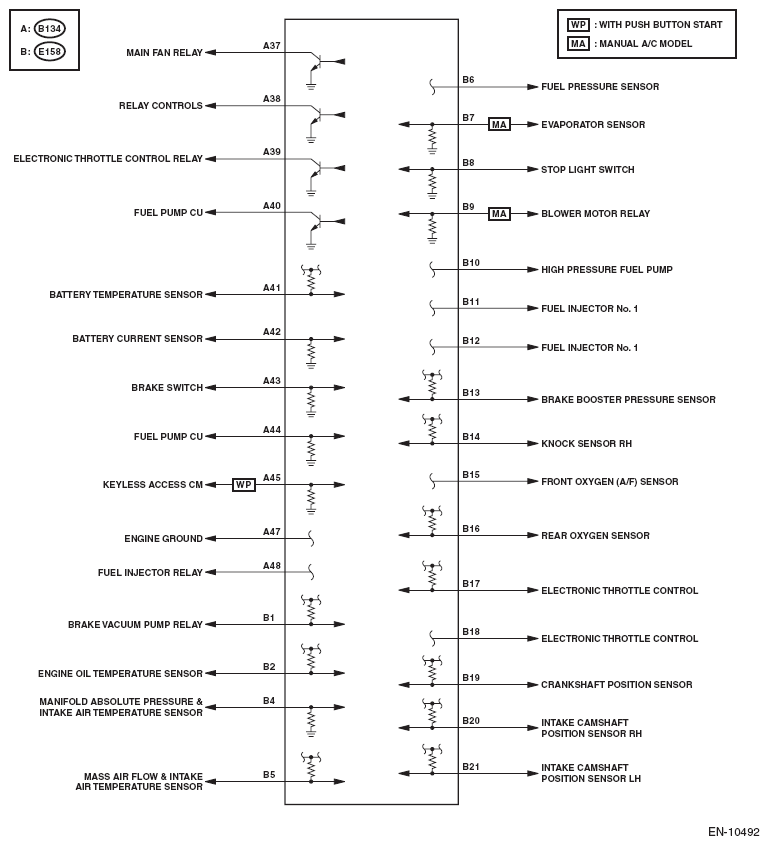

Fig 3: Engine Control Module (ECM) I/O Signal - Circuit Diagram (2 Of 4)
Courtesy of SUBARU OF AMERICA, INC.

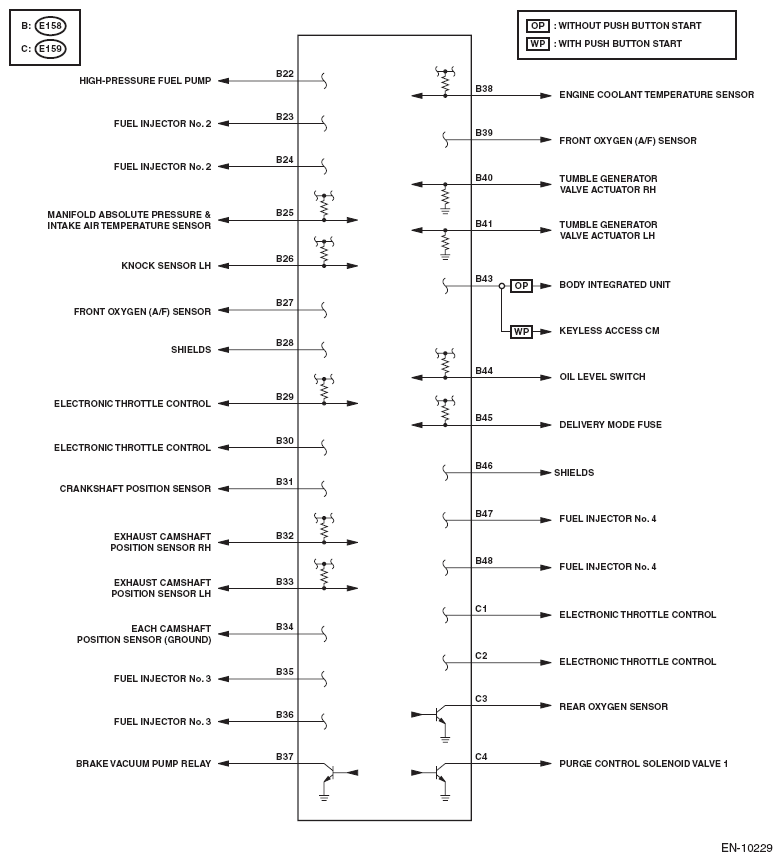

Fig 4: Engine Control Module (ECM) I/O Signal - Circuit Diagram (3 Of 4)
Courtesy of SUBARU OF AMERICA, INC.
Fig 5: Engine Control Module (ECM) I/O Signal - Circuit Diagram (4 Of 4)
Courtesy of SUBARU OF AMERICA, INC.
