Relay and Fuse: Location
WARNING: This page is about a different car, the 2016 Subaru Outback and 2016 Subaru Legacy. However, it is still accessible from the selected car via links, so may be relevant.

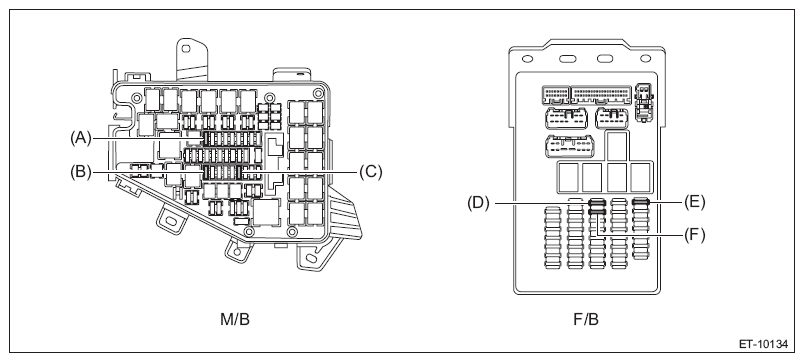

| Main fuse box (M/B) | Fuse 7.5 A (data communication module)(1) | (A) | ||
| Fuse 30 A (audio, navigation unit) | (B) | |||
| Fuse 20 A (audio amplifier) | (C) | |||
| Fuse & relay box (F/B) | Fuse 20 A (rear accessory power supply socket) | (D) | ||
| Fuse 15 A (audio, navigation unit, audio amplifier, external connection terminal, data communication module(1)) | (E) | |||
| Fuse 10 A (front accessory power supply socket) | (F) | |||
|
||||
NOTE:
For other related fuses, refer to the wiring diagram. < Ref. to appropriate wiring diagram in SYSTEM WIRING DIAGRAM article. >
