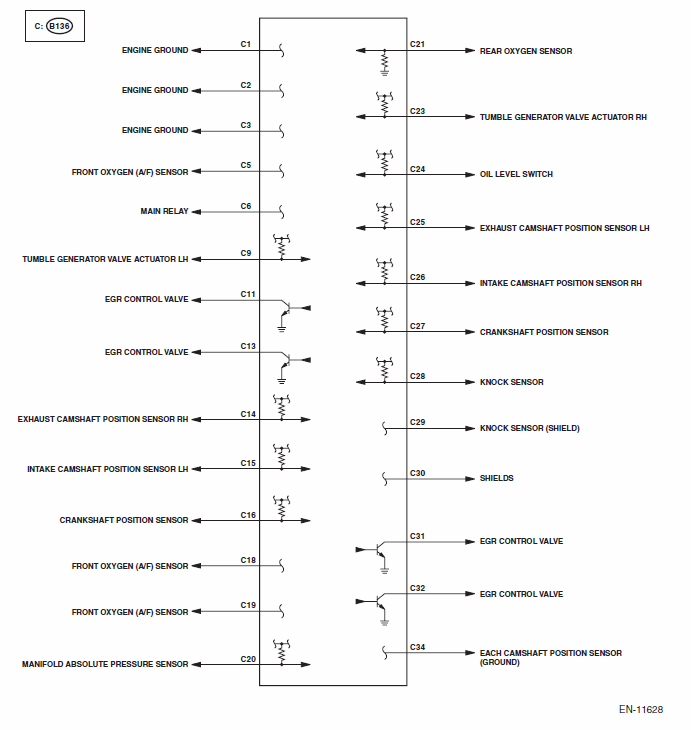

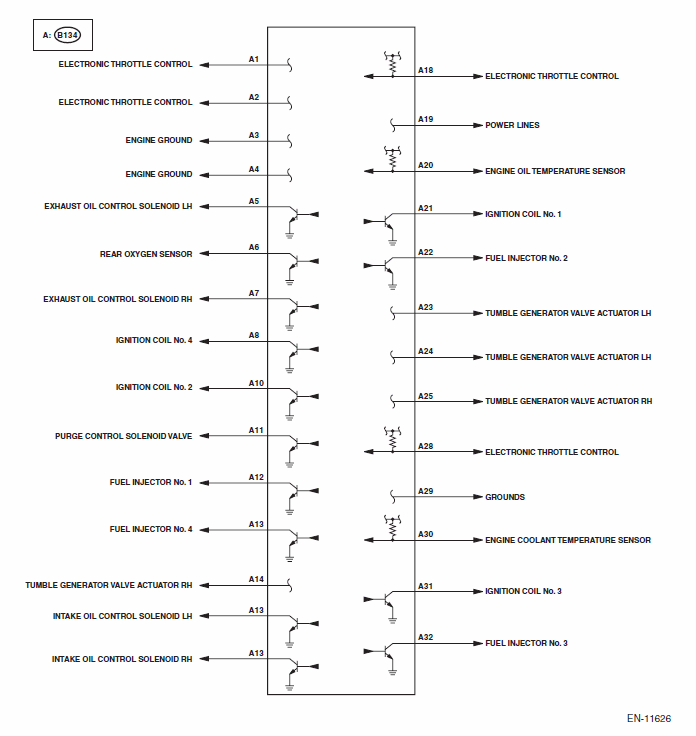

Engine Control Module (ECM)
| Description | Connector No. | Terminal No. | Signal (V) | Note | ||
|---|---|---|---|---|---|---|
| Ignition SW ON (engine OFF) | Engine ON (idling) | |||||
| Crankshaft position sensor | Signal (+) | B136 | 16 | 5 | 0 or 5 | Waveform |
| Signal (-) | B136 | 27 | 5 | 0 | - | |
| Front oxygen (A/F) sensor | Signal (+) | B136 | 19 | 2.8 - 3.2 | 2.8 - 3.2 | - |
| Signal (-) | B136 | 18 | 2.4 - 2.7 | 2.4 - 2.7 | - | |
| Shield | B136 | 30 | 0 | 0 | - | |
| Rear oxygen sensor | Signal | B136 | 21 | 0 | 0 - 0.9 | - |
| Shield | B136 | 30 | 0 | 0 | - | |
| Front oxygen (A/F) sensor heater signal | B136 | 5 | Battery voltage | 0 or battery voltage | Waveform | |
| Rear oxygen sensor heater signal | B134 | 6 | battery voltage | 0 or battery voltage | Waveform | |
| Engine coolant temperature sensor | Signal | B134 | 30 | 1.0 - 1.4 | 1.0 - 1.4 | After engine is warmed up. |
| Air flow sensor | Signal | B137 | 22 | - | 0.3 - 4.5 | - |
| Shield | B137 | 28 | 0 | 0 | - | |
| Ground | B137 | 29 | 0 | 0 | - | |
| Intake air temperature sensor signal | B137 | 12 | 0.3 - 4.6 | 0.3 - 4.6 | - | |
| Engine oil temperature sensor signal | B134 | 20 | 1.0 - 1.4 | 1.0 - 1.6 | After engine is warmed up. | |
| Starter switch | B137 | 17 | Waveform | Waveform | Wavform | |
| Accessory cut request | B135 | 32 | Waveform | Waveform | Cranking: waveform | |
| Starter switch 2 | B137 | 14 | Waveform | Wavefomr | Cranking: waveform | |
| Starter cut relay | B135 | 34 | Waveform | Waveform | Cranking: waveform | |
| Ignition switch | B137 | 27 | Battery voltage | Battery voltage | - | |
| Neutral position switch | B137 | 16 | ON: 0 OFF: Battery voltage |
ON: 0 OFF: Battery voltage |
- | |
| Delivery mode switch | B137 | 13 | Battery voltage | Battery voltage | When fuse is installed: 0 | |
| Knock sensor | Signal | B136 | 28 | 2.5 | 2.5 | - |
| Shield | B136 | 29 | 0 | 0 | - | |
| Back-up power supply | B137 | 2 | Battery voltage | Battery voltage | - | |
| Control module power supply | B136 | 6 | Battery voltage | Battery voltage | - | |
| B137 | 1 | Battery voltage | Battery voltage | - | ||
| Sensor power supply | B134 | 19 | 5 | 5 | - | |
| B135 | 22 | 5 | 5 | - | ||
| Ignition control | #1 | B134 | 21 | 0 | 0 or 5 | Waveform |
| #2 | B134 | 10 | 0 | 0 or 5 | Waveform | |
| #3 | B134 | 31 | 0 | 0 or 5 | Waveform | |
| #4 | B134 | 8 | 0 | 0 or 5 | Waveform | |
| Fuel injector | #1 | B134 | 12 | 0 or battery voltage | 0 or battery voltage | Waveform |
| #2 | B134 | 22 | 0 or battery voltage | 0 or battery voltage | Waveform | |
| #3 | B134 | 32 | 0 or battery voltage | 0 or battery voltage | Waveform | |
| #4 | B134 | 13 | 0 or battery voltage | 0 or battery voltage | Waveform | |
| Fuel pump relay control | B135 | 19 | Battery voltage | ON: 0.5 or less OFF: Battery voltage |
- | |
| A/C relay control | B135 | 35 | ON: 0.5 or less OFF: Battery voltage |
ON: 0.5 or less OFF: Battery voltage |
- | |
| Pressure switch | B137 | 8 | ON: 0 OFF: Battery voltage |
ON: 0 OFF: Battery voltage |
- | |
| Main fan relay control | B135 | 12 | ON: 0.5 or less OFF: Battery voltage |
ON: 0.5 or less OFF: Battery voltage |
- | |
| Sub fan relay control | B135 | 11 | ON: 0.5 or less OFF: Battery voltage |
ON: 0.5 or less OFF: Battery voltage |
- | |
| Engine speed output | B135 | 15 | - | 0 or battery voltage | Waveform | |
| Purge control solenoid valve | B134 | 11 | Battery voltage | Battery voltage | In operation: Waveform | |
| EGR control valve | Signal 1 | B136 | 11 | Battery voltage | 0 or battery voltage | - |
| Signal 2 | B136 | 13 | Battery voltage | 0 or battery voltage | - | |
| Signal 3 | B136 | 31 | Battery voltage | 0 or battery voltage | - | |
| Signal 4 | B136 | 32 | Battery voltage | 0 or battery voltage | - | |
| Manifold absolute pressure sensor signal | B136 | 20 | 3.4 - 3.8 | 1.1 - 1.6 | - | |
| Electronic throttle control | Main | B134 | 18 | Approx. 0.7 | Approx. 0.6 - 0.7 | Fully closed: Approx. 0.6 Fully open: Approx. 4.0 |
| Sub | B134 | 28 | Approx. 1.6 | Approx. 1.5 - 1.6 | Fully closed: Approx. 1.5 Fully open: Approx. 4.2 |
|
| Electronic throttle control motor (+) | B134 | 2 | Duty waveform | Duty waveform | Drive frequency: 500 Hz | |
| Electronic throttle control motor (-) | B134 | 1 | Duty waveform | Duty waveform | Drive frequency: 500 Hz | |
| Electronic throttle control motor power supply | B135 | 7 | Battery voltage | Battery voltage | - | |
| Electronic throttle control motor relay | B135 | 17 | 0 | 0 | - | |
| Intake oil control solenoid (LH) | B134 | 16 | Battery voltage | 0 or battery voltage | Waveform | |
| Intake oil control solenoid (RH) | B134 | 17 | Battery voltage | 0 or battery voltage | Waveform | |
| Exhaust oil control solenoid (LH) | B134 | 5 | Battery voltage | 0 or battery voltage | Waveform | |
| Exhaust oil control solenoid (RH) | B134 | 7 | Battery voltage | 0 or battery voltage |
Waveform | |
| Intake camshaft position sensor (LH) | B136 | 15 | 0 or 5 | 0 or 5 | Waveform | |
| Intake camshaft position sensor (RH) | B136 | 26 | 0 or 5 | 0 or 5 | Waveform | |
| Exhaust camshaft position sensor (LH) | B136 | 25 | 5 | 0 or 5 | Waveform | |
| Exhaust camshaft position sensor (RH) | B136 | 14 | 5 | 0 or 5 | Waveform | |
| Camshaft position sensor ground | B136 | 34 | 0 | 0 | - | |
| Accelerator pedal position sensor | Main sensor signal | B135 | 23 | Fully closed: 0.4 - 1.0 Fully opened: 2.4 - 3.7 |
Fully closed: 0.4 - 1.0 Fully opened: 2.4 - 3.7 |
- |
| Main power supply | B135 | 21 | 5 | 5 | - | |
| Ground (main sensor) | B135 | 29 | 0 | 0 | - | |
| Sub signal sensor | B135 | 31 | Fully closed: 0.3 - 1.1 Fully opened: 2.3 - 3.8 |
Fully closed: 0.3 - 1.1 Fully opened: 2.3 - 3.8 |
- | |
| Starter relay | B135 | 26 | Waveform | Waveform | Waveform | |
| Brake switch 1 (brake switch) | B137 | 7 | When brake pedal is depressed: 0 When brake pedal is released: Battery voltage |
When brake pedal is depressed: 0 When brake pedal is released: Battery voltage |
- | |
| Brake switch 2 (stop light switch) | B137 | 3 | When brake pedal is depressed: Battery voltage When brake pedal is released: 0 |
When brake pedal is depressed: Battery voltage When brake pedal is released: 0 |
- | |
| Cruise control command switch | B137 | 30 | When operating nothing: 3.5 - 4.5 When operating RES/ACC: 2.5 - 3.5 When operating SET/COAST: 0.5 - 1.5 When operating CANCEL: 0 - 0.5 |
When operating nothing: 3.5 - 4.5 When operating RES/ACC: 2.5 - 3.5 When operating SET/COAST: 0.5 - 1.5 When operating CANCEL: 0 - 0.5 |
- | |
| Cruise control main switch | B137 | 23 | ON: 0 OFF: 5 |
ON: 0 OFF: 5 |
- | |
| CAN communication (MAIN-CAN) | (Hi) | B137 | 19 | - | - | - |
| (Lo) | B137 | 18 | - | - | - | |
| CAN communication (PU-CAN) | (Hi) | B137 | 10 | - | - | - |
| (Lo) | B137 | 21 | - | - | - | |
| Self-shutoff control | B135 | 13 | 0 | 0 | - | |
| Battery temperature sensor | B137 | 24 | 1.1 - 2.4 | 1.1 - 2.4 | When battery temperature is 20 - 50°C (68 - 122°F) | |
| Oil level switch | B136 | 24 | 0 | 0 | Oil level LOW: Battery voltage | |
| Tumble generator valve opening angle switch signal (LH) | B136 | 9 | 0 | Fully closed: 0.5 or less Fully opened: 4.5 or more |
While operating: Waveform | |
| Tumble generator valve actuator (LH open) | B134 | 23 | 0 | 0 | While operating: Waveform | |
| Tumble generator valve actuator (LH closed) | B134 | 24 | 0 | 0 | While operating: Waveform | |
| Tumble generator valve opening angle switch signal (RH) | B136 | 23 | 0 | Fully closed: 0.5 or less Fully opened: 4.5 or more |
While operating: Waveform | |
| Tumble generator valve actuator (RH open) | B134 | 25 | 0 | 0 | While operating: Waveform | |
| Tumble generator valve actuator (RH closed) | B134 | 14 | 0 | 0 | While operating: Waveform | |
| Immobilizer communication | B135 | 25 | - | - | - | |
| ELCM | Switching valve | B135 | 1 | Battery voltage | Battery voltage | Operating: 0 |
| Pressure sensor | B135 | 20 | 1 - 4 | 1 - 4 | - | |
| Vacuum pump | B135 | 8 | Battery voltage | Battery Voltage | Operating: 0 | |
| Ground | Sensor | B134 | 29 | 0 | 0 | - |
| B135 | 30 | 0 | 0 | - | ||
| Engine 1 | B134 | 4 | 0 | 0 | - | |
| Engine 2 | B134 | 3 | 0 | 0 | - | |
| Engine 3 | B136 | 1 | 0 | 0 | - | |
| Engine 4 | B136 | 2 | 0 | 0 | - | |
| Engine 5 | B136 | 3 | 0 | 0 | - | |
| Body | B137 | 4 | 0 | 0 | - | |
NOTE:
- Measurement should be performed after warming up the engine.
- Place the select lever in "P" range or "N" range.
- Turn the A/C to OFF.
- Turn all the accessory switched to OFF.
- Waveforms vary depending on a measurement environment and vehicle condition.

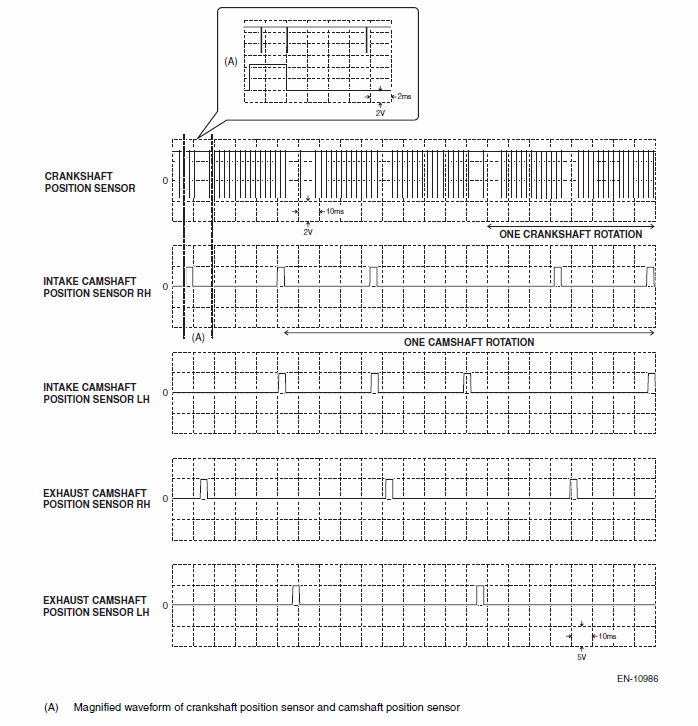

Input/output name:
- Crankshaft position sensor
- Intake camshaft position sensor RH
- Intake camshaft position sensor LH
- Exhaust camshaft position sensor RH
- Exhaust camshaft position sensor LH
- At Idling
NOTE:
- For measuring the waveforms of the crankshaft position sensor, use of oscilloscope function of DST-i or an ordinary oscilloscope is recommended.
- If the oscilloscope function of the Subaru Select Monitor is used, the waveform of the crankshaft position sensor may be shown as in diagram (B).
This is not a malfunction of the Subaru Select Monitor or crankshaft position sensor, because the unit of output from the crankshaft position sensor is smaller than the minimal measurement unit of the Subaru Select Monitor.
