Power Amplifier
WARNING: This page is about a different car, the 2017 Subaru Forester. However, it is still accessible from the selected car via links, so may be relevant.

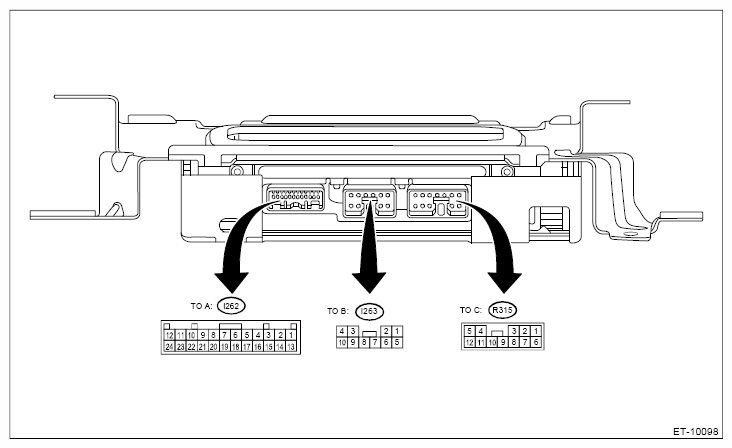

| Terminal No. | Contents | Detail |
|---|---|---|
| (i262) No. 1 | MUTE | {MUTE} |
| (i262) No. 2 | L- IN | Left channel negative input |
| (i262) No. 3 | L+ IN | Left channel positive input |
| (i262) No. 4 | R- IN | Right channel negative input |
| (i262) No. 5 | R+ IN | Right channel positive input |
| (i262) No. 6 | S-GND | Shield ground |
| (i262) No. 7 | TX- | Transmitter negative |
| (i262) No. 8 | TX+ | Transmitter positive |
| (i262) No. 9 | NOT USED | UNUSED |
| (i262) No. 10 | EQ SEL | Equalizer select |
| (i262) No. 11 | SPEED | Speed pulse |
| (i262) No. 12 | ACC | ACC power supply |
| (i262) No. 13 | NOT USED | UNUSED |
| (i262) No. 14 | NOT USED | UNUSED |
| (i262) No. 15 | NOT USED | UNUSED |
| (i262) No. 16 | NOT USED | UNUSED |
| (i262) No. 17 | NOT USED | UNUSED |
| (i262) No. 18 | NOT USED | UNUSED |
| (i262) No. 19 | NOT USED | UNUSED |
| (i262) No. 20 | NOT USED | UNUSED |
| (i262) No. 21 | NOT USED | UNUSED |
| (i262) No. 22 | II1- | Interrupt information negative |
| (i262) No. 23 | II1+ | Interrupt information positive |
| (i262) No. 24 | NOT USED | UNUSED |
| (i263) No. 1 | +B | Battery power supply |
| (i263) No. 2 | IN-PANE (80 mm (3.15 in)) L+ | Instrument panel left side speaker (80 mm (3.15 in)) positive |
| (i263) No. 3 | FRONT (6X9) R+ | Right side front door speaker (6 x 9 inch) positive |
| (i263) No. 4 | FRONT (6X9) L- | Left side front door speaker (6 x 9 inch) negative |
| (i263) No. 5 | +B | Battery power supply |
| (i263) No. 6 | IN-PANE (80 mm (3.15 in)) L- | Instrument panel left side speaker (80 mm (3.15 in)) negative |
| (i263) No. 7 | IN-PANE (80 mm (3.15 in)) R- | Instrument panel right side speaker (80 mm (3.15 in)) negative |
| (i263) No. 8 | IN-PANE (80 mm (3.15 in)) R+ | Instrument panel right side speaker (80 mm (3.15 in)) positive |
| (i263) No. 9 | FRONT (6X9) R- | Right side front door speaker (6 x 9 inch) negative |
| (i263) No. 10 | FRONT (6X9) L+ | Left side front door speaker (6 x 9 inch) positive |
| (R315) No. 1 | REAR (80 mm (3.15 in)) R- | Right side rear door speaker (80 mm (3.15 in)) negative |
| (R315) No. 2 | REAR (80 mm (3.15 in)) R+ | Right side rear door speaker (80 mm (3.15 in)) positive |
| (R315) No. 3 | REAR (80 mm (3.15 in)) L- | Left side rear door speaker (80 mm (3.15 in)) negative |
| (R315) No. 4 | REAR (160 mm (6.3 in)) R+ | Right side rear door speaker (160 mm (6.3 in)) positive |
| (R315) No. 5 | REAR (160 mm (6.3 in)) L+ | Left side rear door speaker (160 mm (6.3 in)) positive |
| (R315) No. 6 | GND | Ground |
| (R315) No. 7 | GND2 | Ground |
| (R315) No. 8 | NOT USED | UNUSED |
| (R315) No. 9 | REAR (80 mm (3.15 in)) L+ | Left side rear door speaker (80 mm (3.15 in)) positive |
| (R315) No. 10 | REAR (160 mm (6.3 in)) R- | Right side rear door speaker (160 mm (6.3 in)) negative |
| (R315) No. 11 | NOT USED | UNUSED |
| (R315) No. 12 | REAR (160 mm (6.3 in)) L- | Left side rear door speaker (160 mm (6.3 in)) negative |
