Transmission Control Module (TCM) I/O Signal: Waveform: Solenoid
Non-turbo model

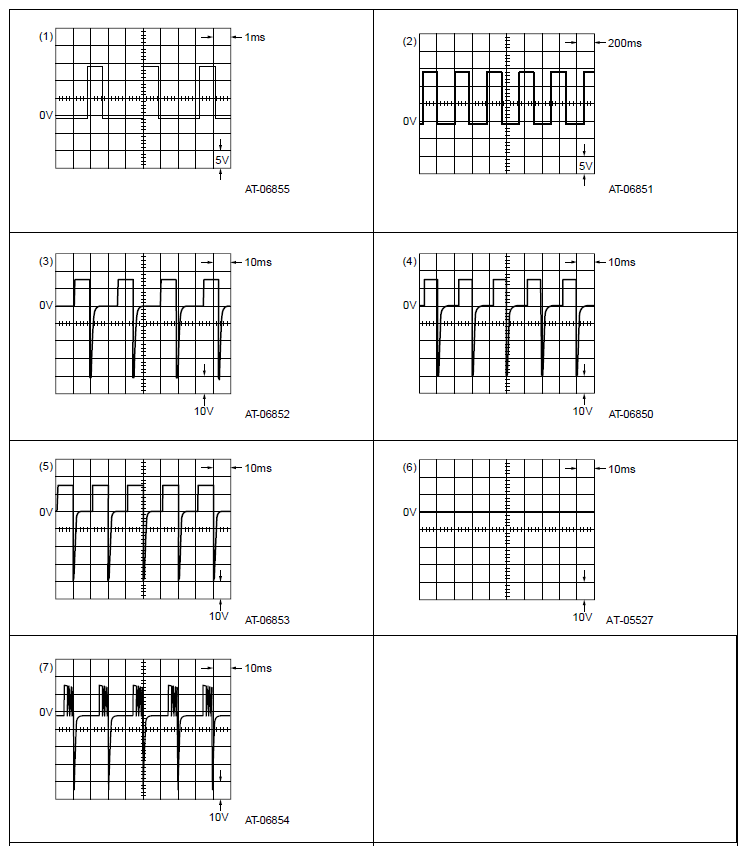

Fig 1: Solenoid Signal Waveform (Non-Turbo Model)
Courtesy of SUBARU OF AMERICA, INC.
Turbo model

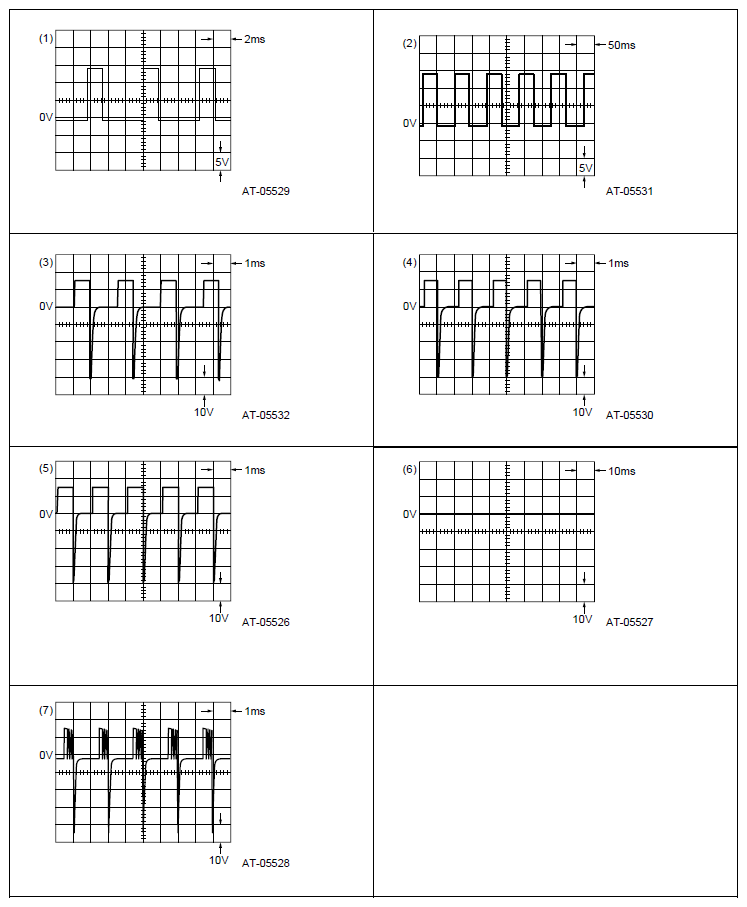

Fig 2: Solenoid Signal Waveform (Turbo Model)
Courtesy of SUBARU OF AMERICA, INC.
