Rear Suspension

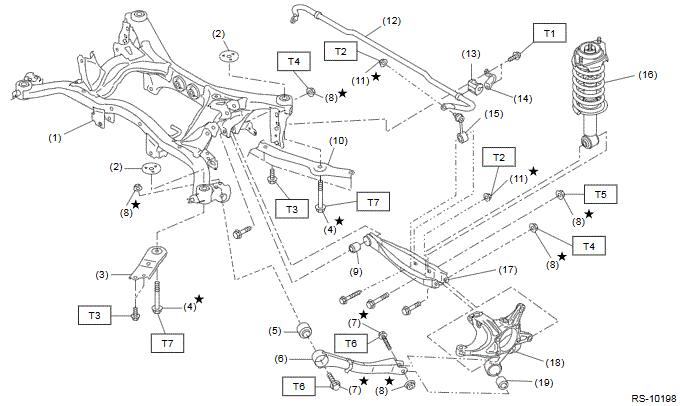

| (1) | Rear sub frame ASSY |
| (2) | Stopper UPR |
| (3) | Support - sub frame |
| (4) | Flange bolt A |
| (5) | Bushing A - trailing link |
| (6) | Trailing link |
| (7) | Flange bolt B |
| (8) | Self-locking nut |
| (9) | Bushing C - lateral link rear |
| (10) | Rear support sub frame |
| (11) | Flange nut |
| (12) | Rear stabilizer |
| (13) | Bushing - stabilizer |
| (14) | Clamp - stabilizer bushing |
| (15) | Stabilizer link ASSY |
| (16) | Rear shock absorber ASSY |
| (17) | Rear lateral link ASSY |
| (18) | Housing ASSY - rear axle |
| (19) | Bushing - trailing link |
Tightening Torque: N.m (kgf-m, ft-lb)
T1: 30 (3.1, 22.1)
T2: 38 (3.9, 28)
T3: 70 (7.1, 51.6)
T4: 80 (8.2, 59)
T5: 85 (8.7, 62.7)
T6: 110 (11.2, 81.1)
T7: 145 (14.8, 106.9)

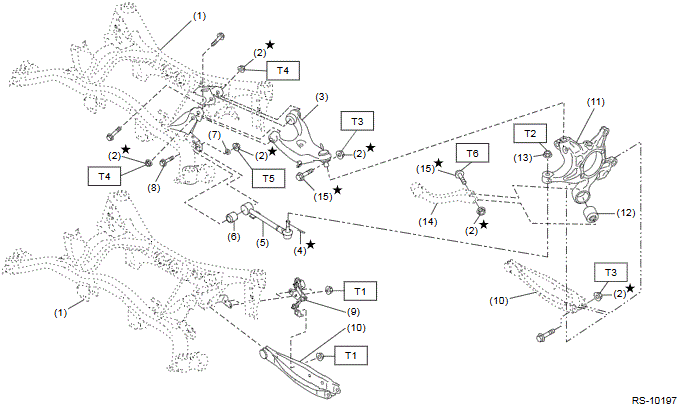

| (1) | Rear sub frame ASSY |
| (2) | Self-locking nut |
| (3) | Rear upper arm ASSY |
| (4) | Snap pin |
| (5) | Lateral link ASSY - front |
| (6) | Bushing B - lateral link |
| (7) | Adjusting washer |
| (8) | Adjusting bolt |
| (9) | Sensor ASSY - headlight beam leveler (models with auto headlight beam leveler only) |
| (10) | Lateral link ASSY - rear |
| (11) | Housing ASSY - rear axle |
| (12) | Bushing - trailing link |
| (13) | Flange nut |
| (14) | Trailling link |
| (15) | Flange bolt |
Tightening Torque: N.m (kgf-m, ft-lb)
T1: 7.5 (0.8, 5.5)
T2: 60 (6.1, 44.3)
T3: 80 (8.2, 59)
T4: 90 (9.2, 66.4)
T5: 100 (10.2, 73.8)
T6: 110 (11.2, 81.1)
