Front Seat

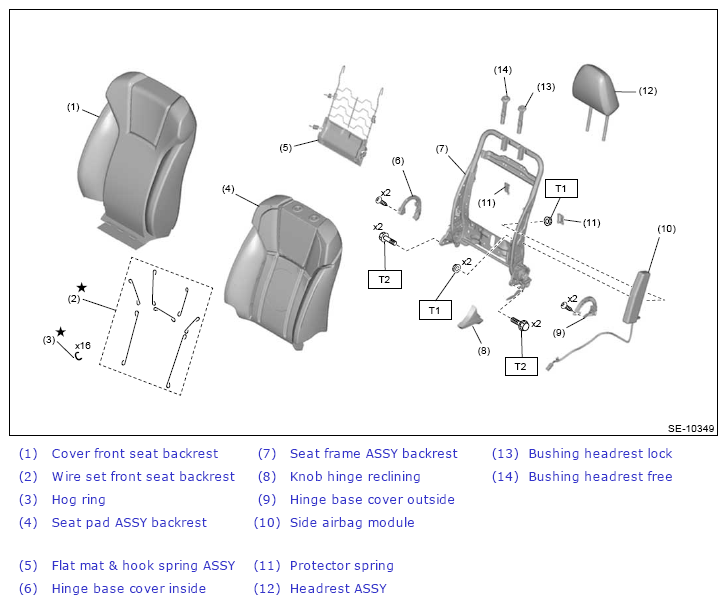

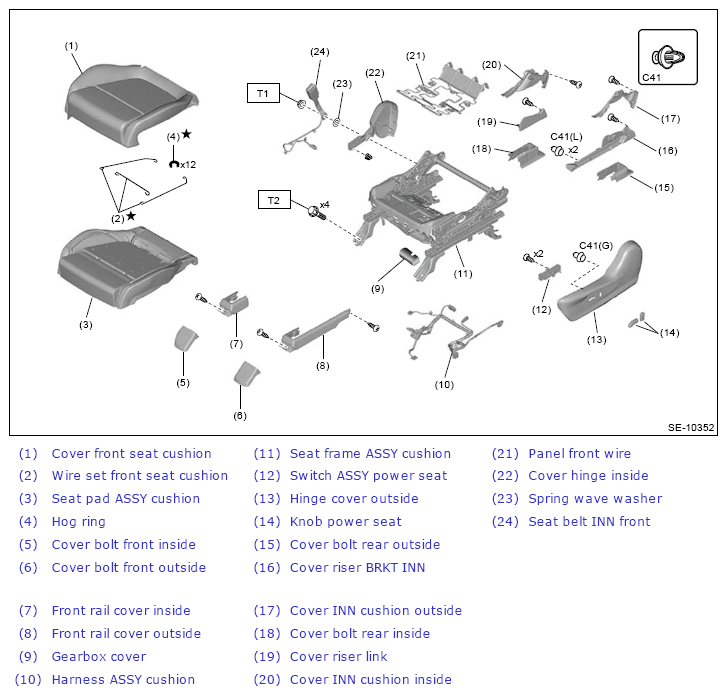

- Driver's seat (manual type)Fig 1: Exploded View Of Front Seat - Driver'S Seat (Manual Type) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

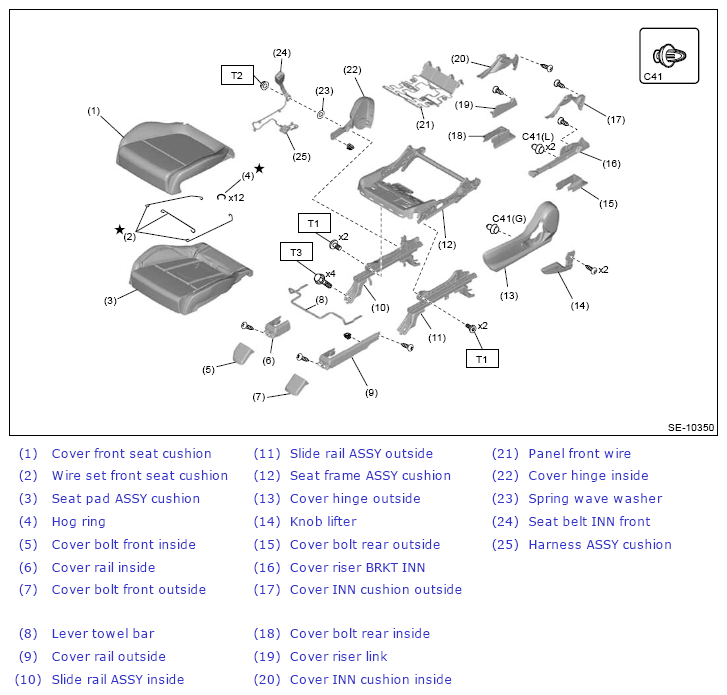

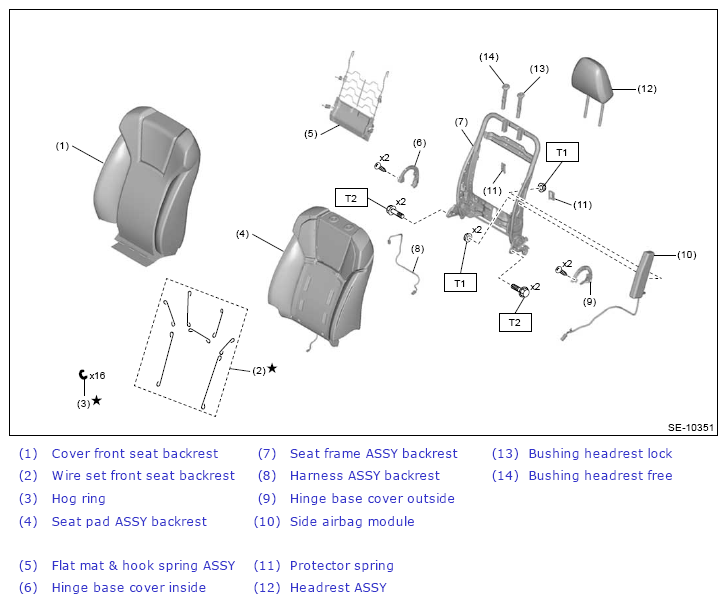

Fig 2: Exploded View Of Front Seat - Driver'S Seat (Manual Type) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

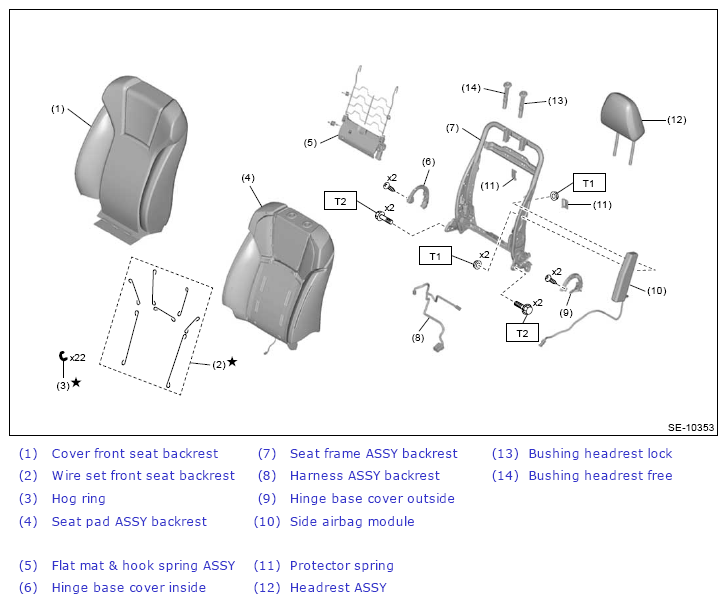

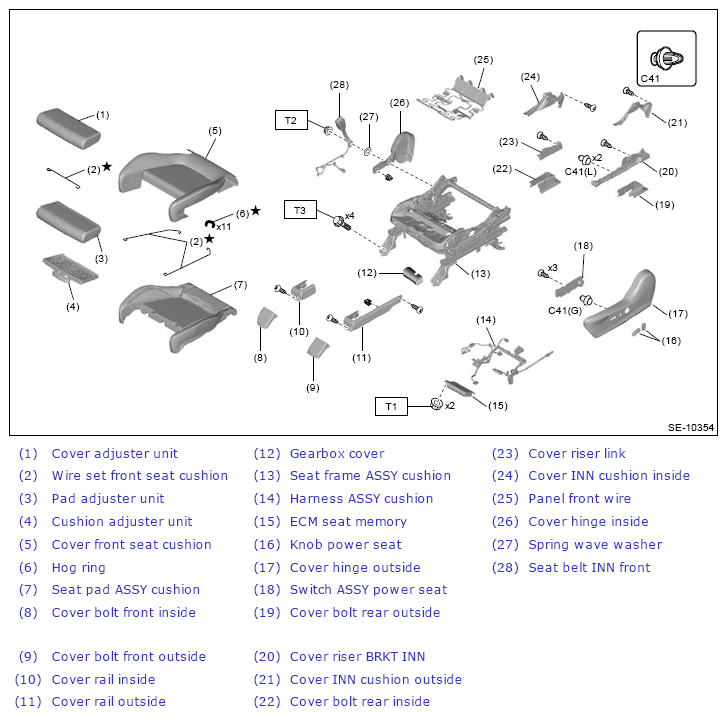

- Driver's seat (power type (8-way model))Fig 3: Exploded View Of Front Seat - Driver'S Seat (Power Type And 8-Way Model) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)
Fig 4: Exploded View Of Front Seat - Driver'S Seat (Power Type And 8-Way Model) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)
- Driver's seat (power type (10-way model))Fig 5: Exploded View Of Front Seat - Driver'S Seat (Power Type And 10-Way Model) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)
Fig 6: Exploded View Of Front Seat - Driver'S Seat (Power Type And 10-Way Model) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

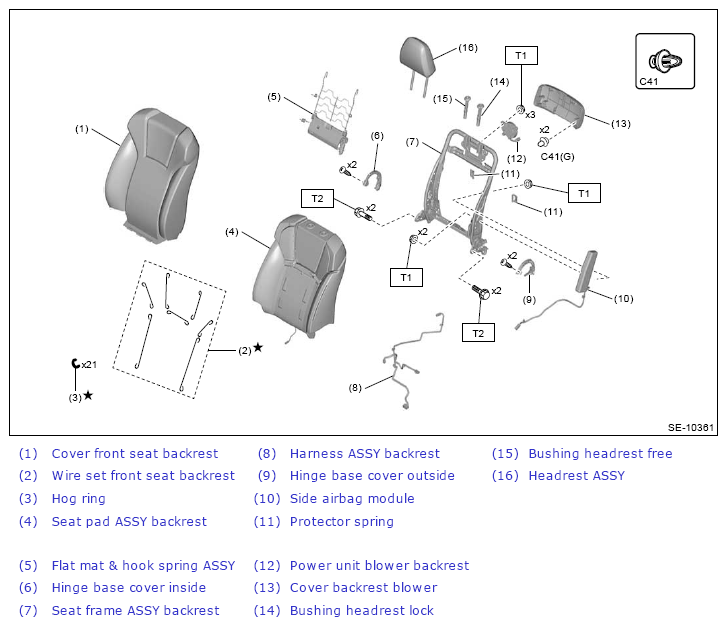

- Driver's seat (power type (10-way ventilation model))Fig 7: Exploded View Of Front Seat - Driver'S Seat (Power Type And 10-Way Ventilation Model) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

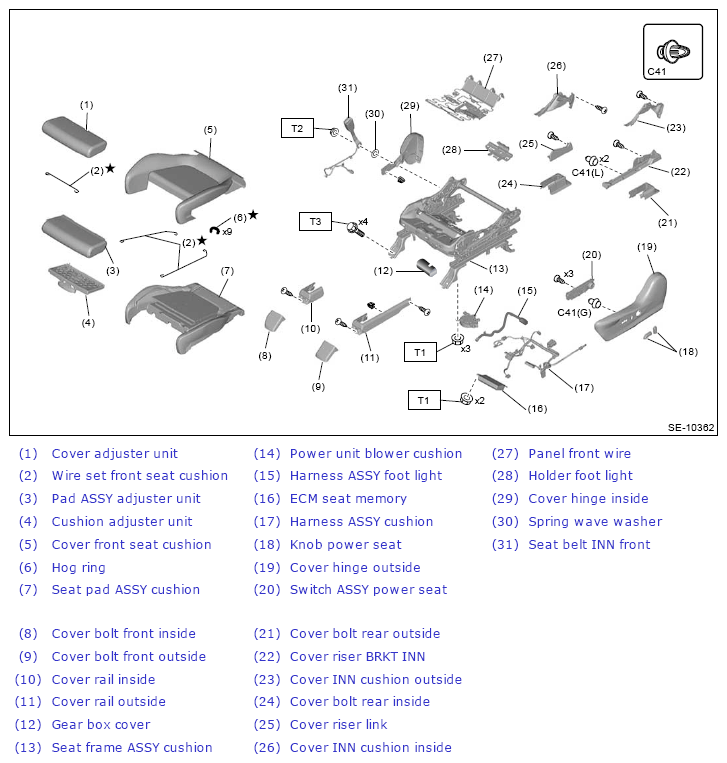

Fig 8: Exploded View Of Front Seat - Driver'S Seat (Power Type And 10-Way Ventilation Model) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

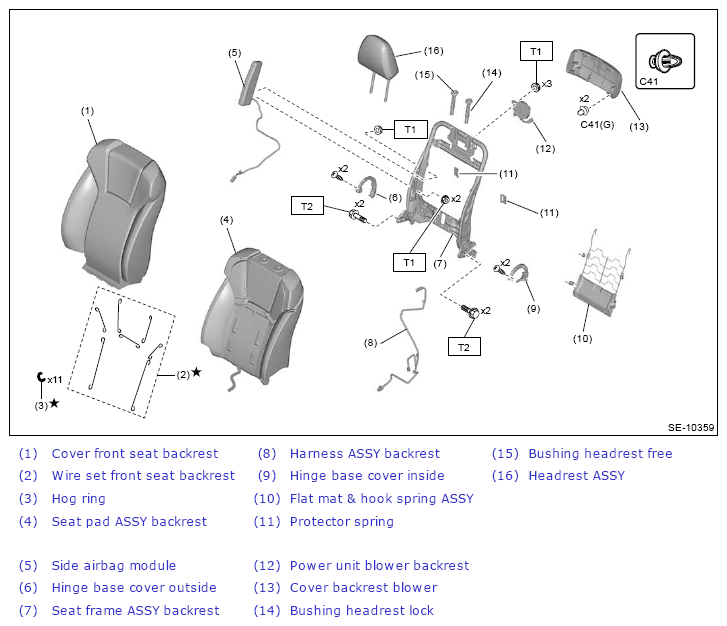

- Passenger's seat (manual type)Fig 9: Exploded View Of Front Seat - Passenger'S Seat (Manual Type) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

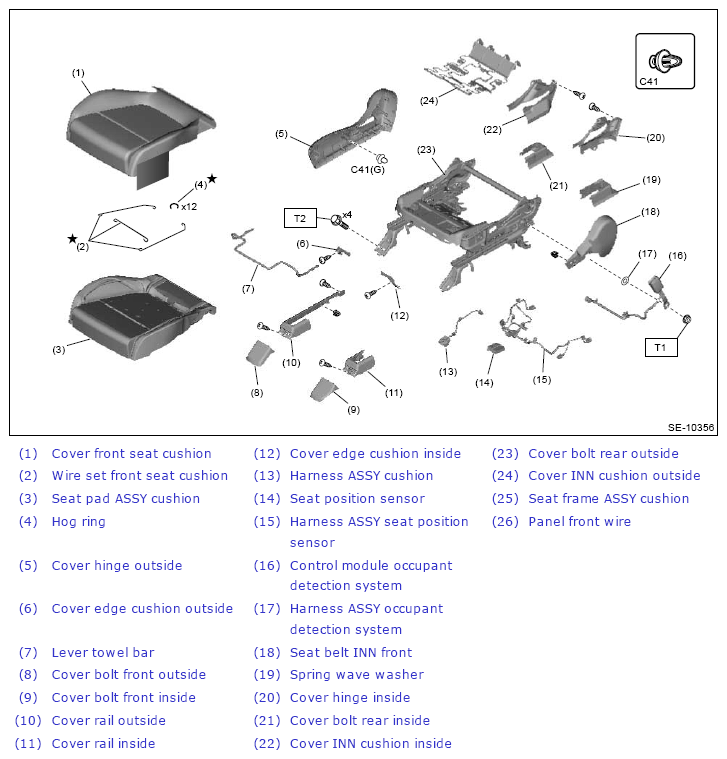

Fig 10: Exploded View Of Front Seat - Passenger'S Seat (Manual Type) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)

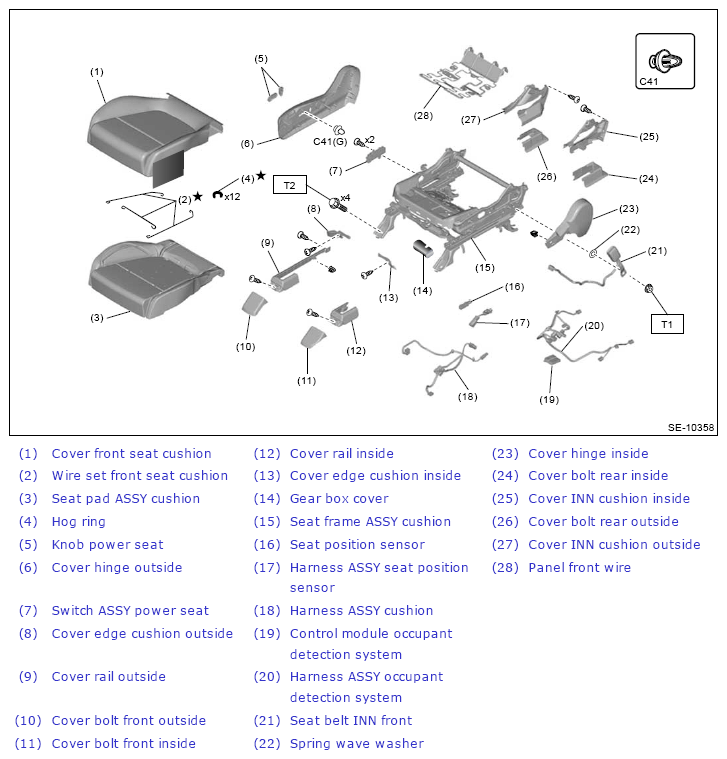

NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Passenger's seat (power type (4-way model))Fig 11: Exploded View Of Front Seat - Passenger'S Seat (Power Type And 4-Way Model) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

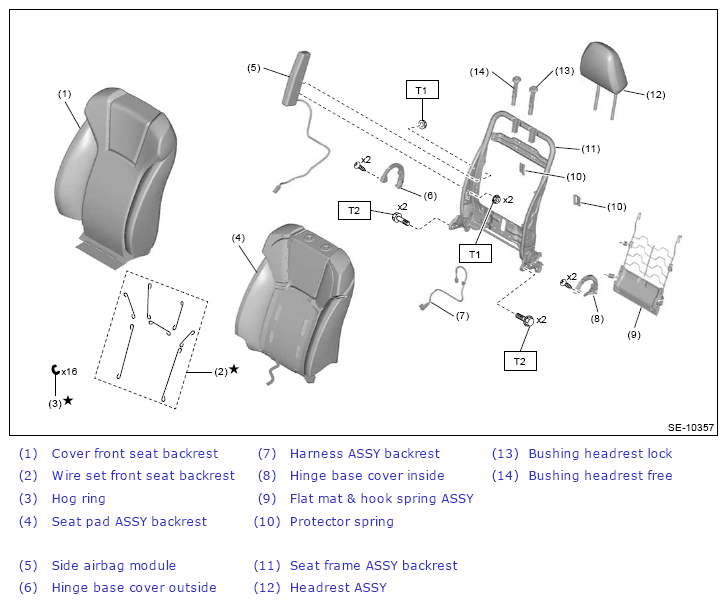

Fig 12: Exploded View Of Front Seat - Passenger'S Seat (Power Type And 4-Way Model) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: 53 (5.4, 39.1)
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Passenger's seat (power type (4-way model with ventilation))Fig 13: Exploded View Of Front Seat - Passenger'S Seat (Power Type And 4-Way Model With Ventilation) (With Tightening Torque Specification) (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 52 (5.3, 38.4)

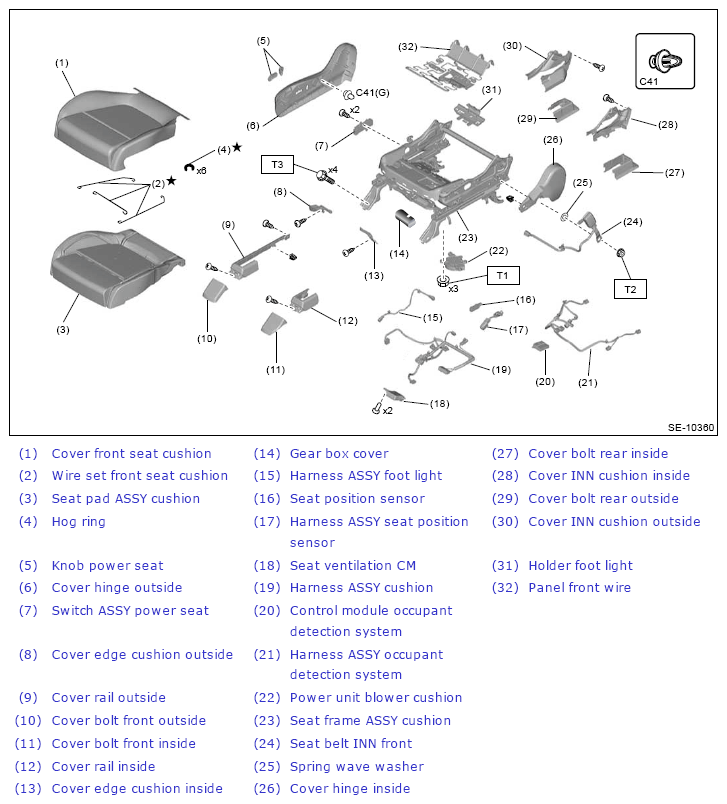

Fig 14: Exploded View Of Front Seat - Passenger'S Seat (Power Type And 4-Way Model With Ventilation) (With Tightening Torque Specification) (2 Of 2)Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13)
T2: 38 (3.9, 28)
T3: 53 (5.4, 39.1)
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component.
