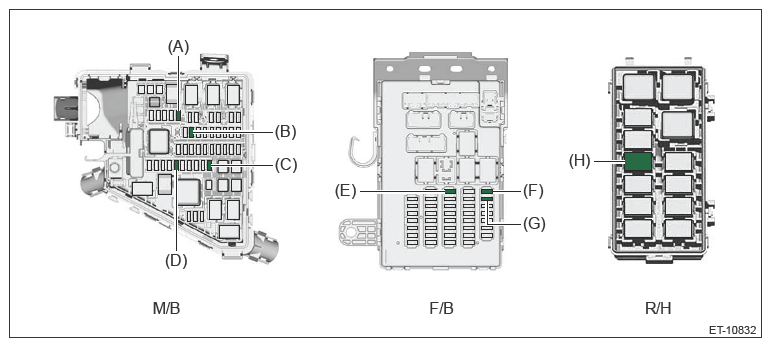

Relay and Fuse: Location
| Main fuse box (M/B) | Fuse 10 A (data communication module(1)) | (A) | ||
| Fuse 20 A (socket relay) | (B) | |||
| Fuse 7.5 A (external connection terminal) | (C) | |||
| Fuse 30 A (audio, navigation unit) | (D) | |||
| Fuse 20 A (power amplifier) | (E) | |||
| Fuse & relay box (F/B) | Fuse 20 A (front accessory power supply socket, rear accessory power supply socket) | (F) | ||
| Fuse 15 A (audio, navigation unit, external connection terminal, data communication module(1)) | (G) | |||
| Fuse 7.5 A (socket relay) | (H) | |||
| Relay holder (R/H) | Socket relay | (I) | ||
|
||||
NOTE:
For other related fuses, refer to the wiring diagram. Ref. to WIRING SYSTEM>POWER SUPPLY CIRCUIT>WIRING DIAGRAM
.
