Components With Torque Specifications: Notes
- Sedan model

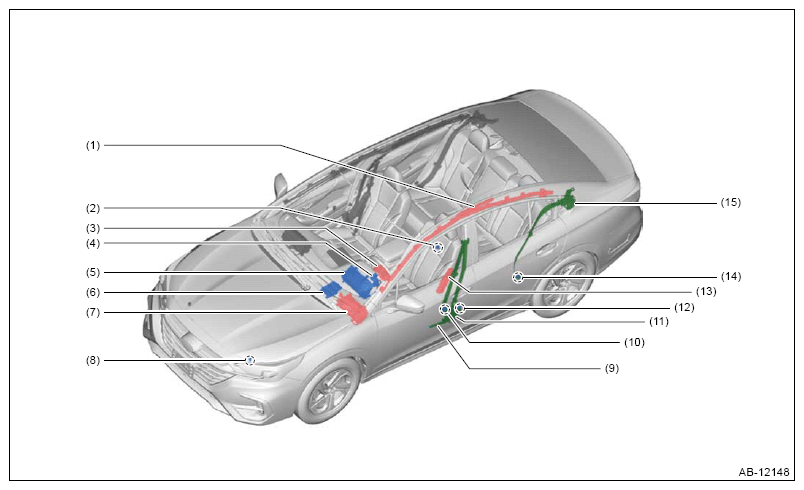

| (1) | Curtain airbag module LH |
| (2) | Side impact sensor (under the rear center seat) |
| (3) | Driver's airbag module |
| (4) | Steering roll connector |
| (5) | Airbag warning light (in combination meter) |
| (6) | Airbag control module |
| (7) | Knee airbag module |
| (8) | Front impact sensor LH |
| (9) | Lap seat belt pretensioner LH |
| (10) | Side impact sensor LH (front door) |
| (11) | Front seat belt pretensioner & adaptive force limiter LH |
| (12) | Side impact sensor LH (center pillar) |
| (13) | Side airbag module LH |
| (14) | Side impact sensor LH (rear wheel house) |
| (15) | Rear seatbelt pretensioner LH |

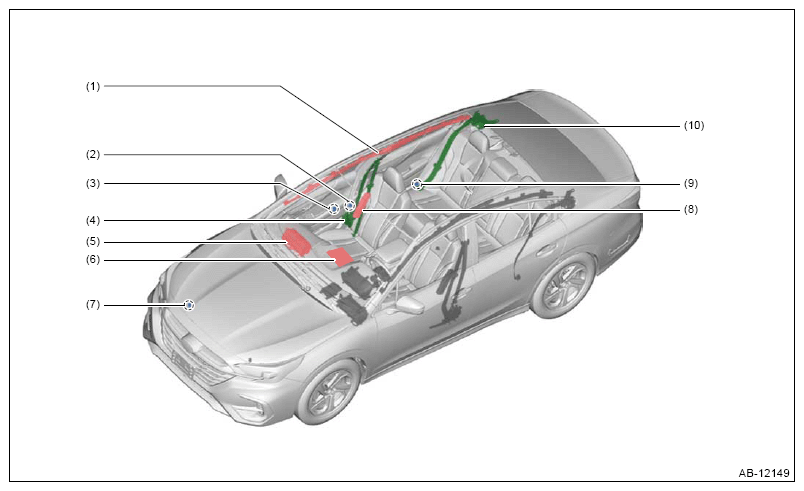

| (1) | Curtain airbag module RH |
| (2) | Side impact sensor RH (center pillar) |
| (3) | Side impact sensor RH (front door) |
| (4) | Front seat belt pretensioner & adaptive force limiter RH |
| (5) | Passenger's airbag module |
| (6) | Seat cushion airbag module (passenger's seat) |
| (7) | Front impact sensor RH |
| (8) | Side airbag module RH |
| (9) | Side impact sensor RH (rear wheel house) |
| (10) | Rear seatbelt pretensioner RH |
- OUTBACK model

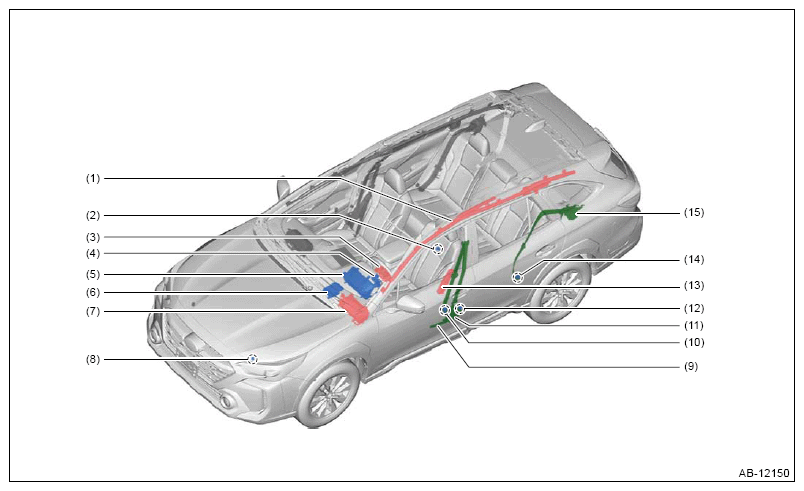

| (1) | Curtain airbag module LH |
| (2) | Side impact sensor (under the rear center seat) |
| (3) | Driver's airbag module |
| (4) | Steering roll connector |
| (5) | Airbag warning light (in combination meter) |
| (6) | Airbag control module |
| (7) | Knee airbag module |
| (8) | Front impact sensor LH |
| (9) | Lap seat belt pretensioner LH |
| (10) | Side impact sensor LH (front door) |
| (11) | Front seat belt pretensioner & adaptive force limiter LH |
| (12) | Side impact sensor LH (center pillar) |
| (13) | Side airbag module LH |
| (14) | Side impact sensor LH (rear wheel house) |
| (15) | Rear seatbelt pretensioner LH |

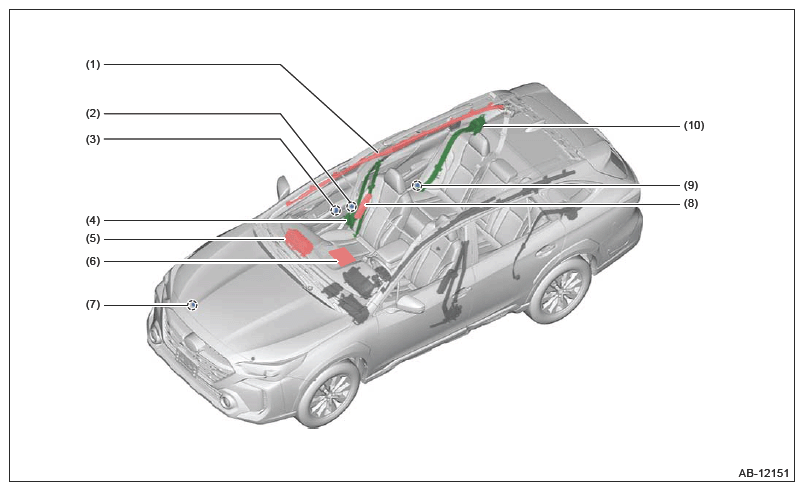

| (1) | Curtain airbag module RH |
| (2) | Side impact sensor RH (center pillar) |
| (3) | Side impact sensor RH (front door) |
| (4) | Front seat belt pretensioner & adaptive force limiter RH |
| (5) | Passenger's airbag module |
| (6) | Seat cushion airbag module (passenger's seat) |
| (7) | Front impact sensor RH |
| (8) | Side airbag module RH |
| (9) | Side impact sensor RH (rear wheel house) |
| (10) | Rear seatbelt pretensioner RH |
NOTE:
For the occupant detection system, refer to "OCCUPANT DETECTION SYSTEM" of "AIRBAG (DIAGNOSTICS)" Service Information. Ref. to AIRBAG (DIAGNOSTICS)>ELECTRICAL COMPONENT LOCATION>LOCATION
.
