Rear Suspension

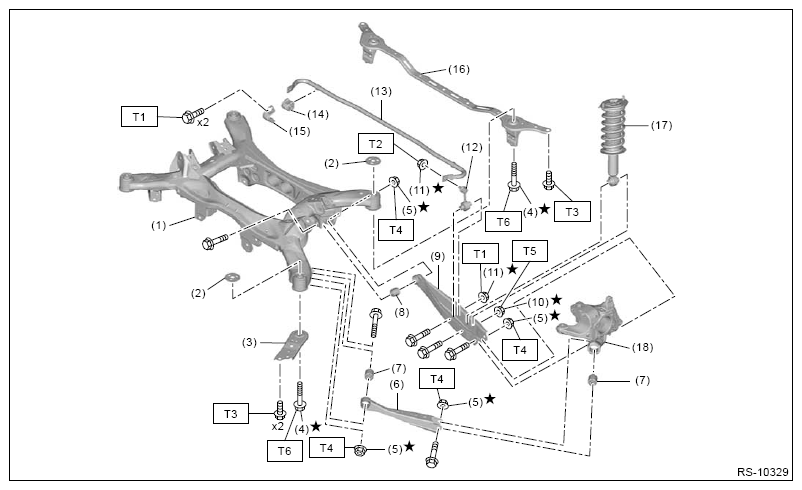

- Sedan model
| (1) | Sub frame ASSY rear |
| (2) | Stopper upper |
| (3) | Support sub frame front |
| (4) | Flange bolt |
| (5) | Self-locking nut |
| (6) | Trailing link ASSY rear |
| (7) | Rubber bushing trailing link |
| (8) | Rubber bushing link rear |
| (9) | Rear lateral link ASSY rear |
| (10) | Self-locking nut |
| (11) | Flange nut |
| (12) | Stabilizer link rear |
| (13) | Stabilizer rear |
| (14) | Rubber bushing stabilizer rear |
| (15) | Clamp stabilizer |
| (16) | Support sub frame rear |
| (17) | Shock absorber ASSY rear |
| (18) | Rear axle housing |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 38 (3.9, 28.0)
T2: 55 (5.6, 40.6)
T3: 70 (7.1, 51.6)
T4: 90 (9.2, 66.4)
T5: 120 (12.2, 88.5)
T6: 145 (14.8, 106.9)

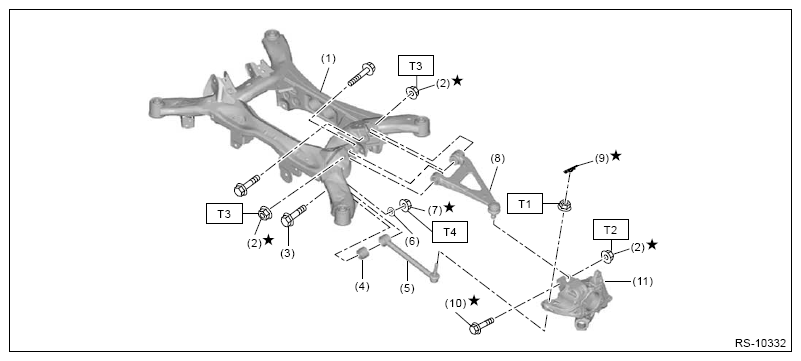

| (1) | Sub frame ASSY rear |
| (2) | Self-locking nut |
| (3) | Adjusting bolt |
| (4) | Rubber bushing lateral link front |
| (5) | Rear lateral link ASSY front |
| (6) | Adjusting washer |
| (7) | Self-locking nut |
| (8) | Arm ASSY rear upper |
| (9) | Snap pin |
| (10) | Flange bolt |
| (11) | Rear axle housing |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 60 (6.1, 44.3)
T2: 80 (8.2, 59.0)
T3: 90 (9.2, 66.4)
T4: 120 (12.2, 88.5)

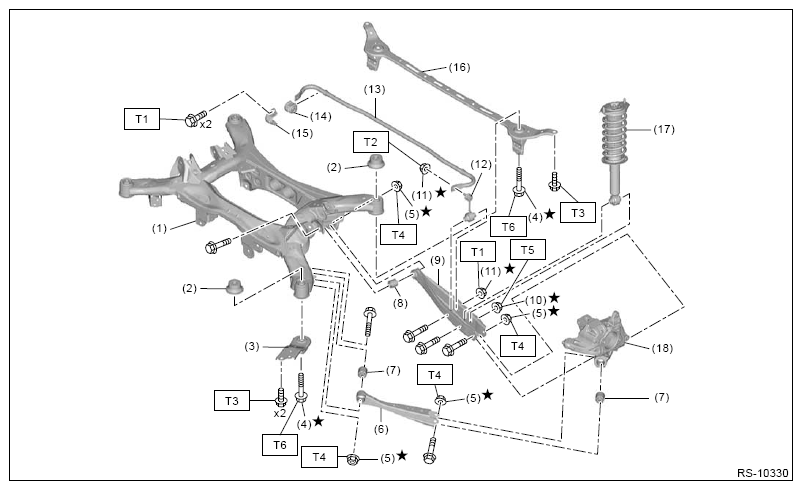

- OUTBACK model
| (1) | Sub frame ASSY rear |
| (2) | Stopper upper |
| (3) | Support sub frame front |
| (4) | Flange bolt |
| (5) | Self-locking nut |
| (6) | Trailing link ASSY rear |
| (7) | Rubber bushing trailing link |
| (8) | Rubber bushing link rear |
| (9) | Rear lateral link ASSY rear |
| (10) | Self-locking nut |
| (11) | Flange nut |
| (12) | Stabilizer link rear |
| (13) | Stabilizer rear |
| (14) | Rubber bushing stabilizer rear |
| (15) | Clamp stabilizer |
| (16) | Support sub frame rear |
| (17) | Shock absorber ASSY rear |
| (18) | Rear axle housing |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 38 (3.9, 28.0)
T2: 55 (5.6, 40.6)
T3: 70 (7.1, 51.6)
T4: 90 (9.2, 66.4)
T5: 120 (12.2, 88.5)
T6: 145 (14.8, 106.9)

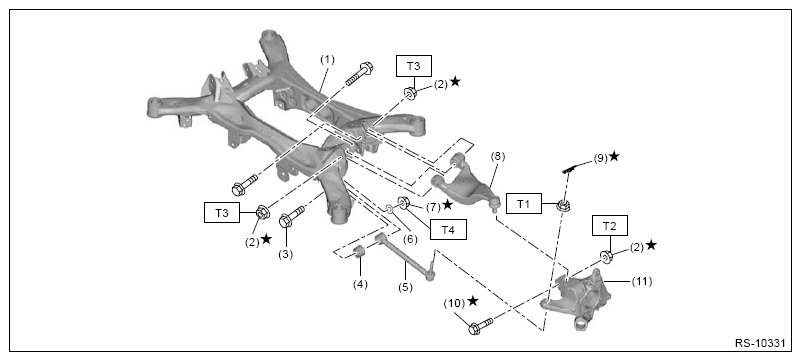

| (1) | Sub frame ASSY rear |
| (2) | Self-locking nut |
| (3) | Adjusting bolt |
| (4) | Rubber bushing lateral link front |
| (5) | Rear lateral link ASSY front |
| (6) | Adjusting washer |
| (7) | Self-locking nut |
| (8) | Arm ASSY rear upper |
| (9) | Snap pin |
| (10) | Flange bolt |
| (11) | Rear axle housing |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 60 (6.1, 44.3)
T2: 80 (8.2, 59.0)
T3: 90 (9.2, 66.4)
T4: 120 (12.2, 88.5)
