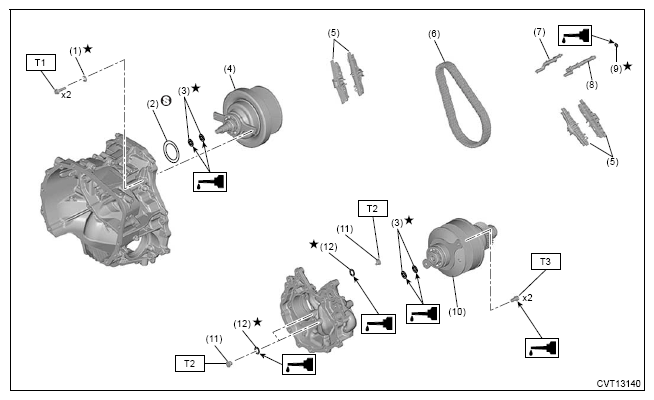

Primary Pulley, Secondary Pulley And VARIATOR Chain
| (1) | Seal washer |
| (2) | Primary pulley shim |
| (3) | Seal ring |
| (4) | Primary pulley* |
| (5) | Chain guide |
| (6) | Variator chain |
| (7) | Support rod |
| (8) | Lubrication pipe |
| (9) | O-ring |
| (10) | Secondary pulley* |
| (11) | Plug |
| (12) | O-ring |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 21 (2.1, 15.5)
T2: 25 (2.5, 18.4)
T3: 33 (3.4, 24.3)
*: The primary pulley and secondary pulley are set parts.
