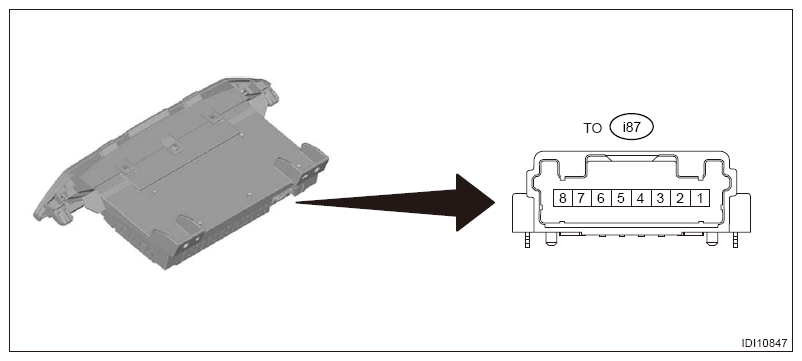

Driver Monitoring Unit
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i87) No. 1 | - | - | - |
| (i87) No. 2 | - | - | - |
| (i87) No. 3 ↔ Chassis ground | Body CAN H | Ignition switch ON | Pulse generation |
| (i87) No. 4 ↔ Chassis ground | Body CAN L | Ignition switch ON | Pulse generation |
| (i87) No. 5 | - | - | - |
| (i87) No. 6 ↔ Chassis ground | GND | Always | 0 V |
| (i87) No. 7 | - | - | - |
| (i87) No. 8 ↔ Chassis ground | Battery power supply | Always | 11 - 14 V |
