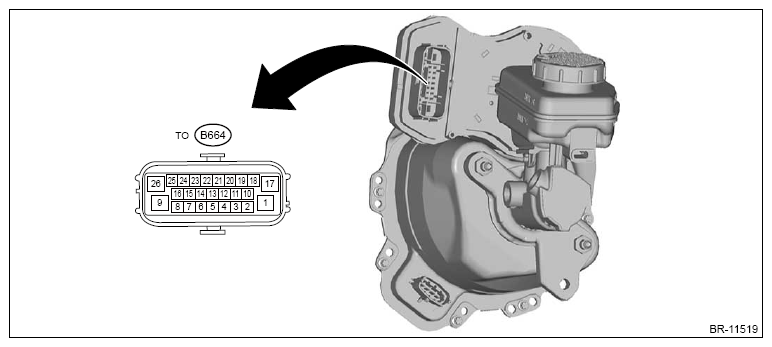

| (B664) No. 1 |
Main power supply |
Always |
Battery voltage |
| (B664) No. 2 |
Booster stroke sensor power supply |
Always |
Battery voltage |
| (B664) No. 3 |
- |
- |
- |
| (B664) No. 4 |
- |
- |
- |
| (B664) No. 5 |
- |
- |
- |
| (B664) No. 6 |
- |
- |
- |
| (B664) No. 7 |
- |
- |
- |
| (B664) No. 8 |
Booster stroke sensor GND |
- |
- |
| (B664) No. 9 |
GND |
- |
- |
| (B664) No. 10 |
CAN-L |
- |
- |
| (B664) No. 11 |
- |
- |
- |
| (B664) No. 12 |
- |
- |
- |
| (B664) No. 13 |
- |
- |
- |
| (B664) No. 14 |
- |
- |
- |
| (B664) No. 15 |
- |
- |
- |
| (B664) No. 16 |
Local CAN-L (VDC Control Module communication line) |
- |
- |
| (B664) No. 17 |
- |
- |
- |
| (B664) No. 18 |
CAN-H |
- |
- |
| (B664) No. 19 |
- |
- |
- |
| (B664) No. 20 |
Ignition power supply |
Ignition switch ON |
Ignition power supply |
| (B664) No. 21 |
Brake light switch |
When the brake pedal is operated |
Brake ON: Battery voltage Brake OFF: Ground |
| (B664) No. 22 |
Booster stroke sensor signal 1 |
- |
- |
| (B664) No. 23 |
Booster stroke sensor signal 2 |
- |
- |
| (B664) No. 24 |
- |
- |
- |
| (B664) No. 25 |
Local CAN-H (VDC Control Module communication line) |
- |
- |
| (B664) No. 26 |
- |
- |
- |
