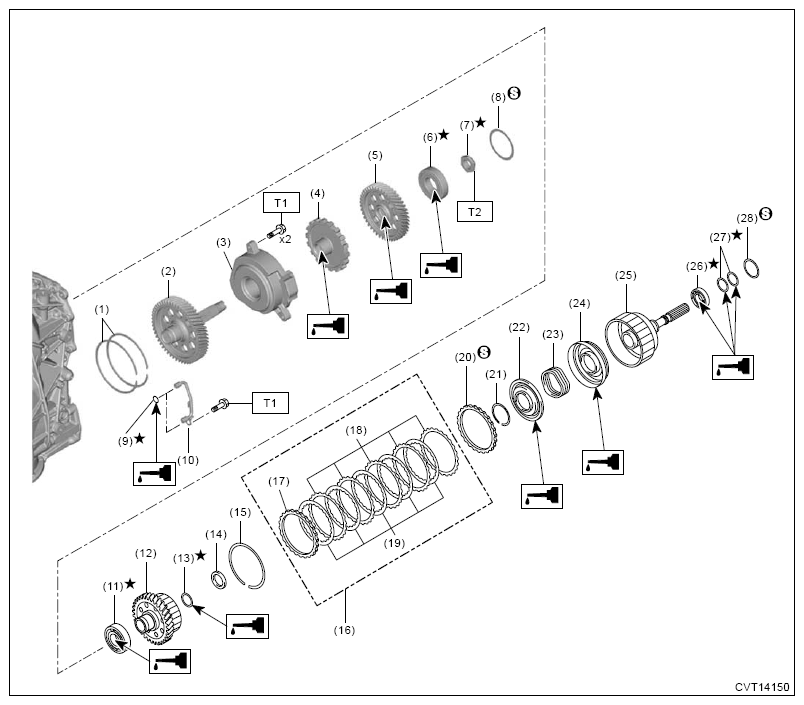

Components With Torque Specifications: Transfer
| (1) | Snap ring |
| (2) | Reduction driven gear |
| (3) | Oil spacer |
| (4) | Parking gear |
| (5) | Transfer drive gear |
| (6) | Ball bearing |
| (7) | Lock nut |
| (8) | Transfer drive gear shim |
| (9) | O-ring |
| (10) | Lubrication pipe |
| (11) | Ball bearing |
| (12) | Transfer driven gear |
| (13) | Seal ring |
| (14) | Thrust bearing |
| (15) | Snap ring |
| (16) | Transfer clutch plate set |
| (17) | Pressure plate |
| (18) | Driven plate |
| (19) | Drive plate |
| (20) | Pressure plate |
| (21) | Snap ring |
| (22) | Transfer clutch piston seal |
| (23) | Return spring |
| (24) | Transfer clutch piston |
| (25) | Rear drive shaft |
| (26) | Ball bearing |
| (27) | Seal ring |
| (28) | Transfer driven gear shim |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 17 (1.7, 12.5)
T2: 95 (9.7, 70.1)
