Front Seat
- Driver's seat (manual type)

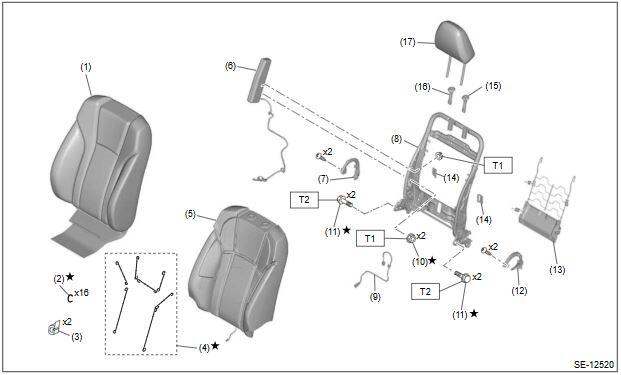

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Flat mat & hook spring ASSY (7) Hinge base cover inside (8) Seat frame ASSY backrest (9) Self-locking nut (10) Knob hinge reclining (11) Bolt (12) Hinge base cover outside (13) Side airbag module (14) Protector spring (15) Bushing headrest lock (16) Bushing headrest free (17) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover front seat cushion (2) Hog ring (3) Wire set front seat cushion (4) Seat pad ASSY cushion (5) Belt ASSY front INN* (6) Spring wave washer (7) Cover hinge inside (8) Seat frame ASSY cushion (9) Harness ASSY cushion (10) Seat position sensor LH (11) Cover bolt front inside (12) Lever towel bar (13) Cover bolt front outside (14) Slide rail ASSY INN (15) Slide rail ASSY OUT (16) Cover hinge outside (17) Knob lifter (18) Cover bolt rear outside (19) Cover riser BRKT INN (20) Cover INN cushion outside (21) Cover bolt rear inside (22) Cover riser link (23) Cover INN cushion inside (24) Panel front wire (25) Harness clamp (26) TORX® bolt (27) TORX® bolt (28) Cover seat position sensor Tightening torque: N.m (kgf-m, ft-lb)
T1: 17.6 (1.8, 13.0)
T2: 38 (3.9, 28.0)
T3: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
- Passenger's seat (manual type)

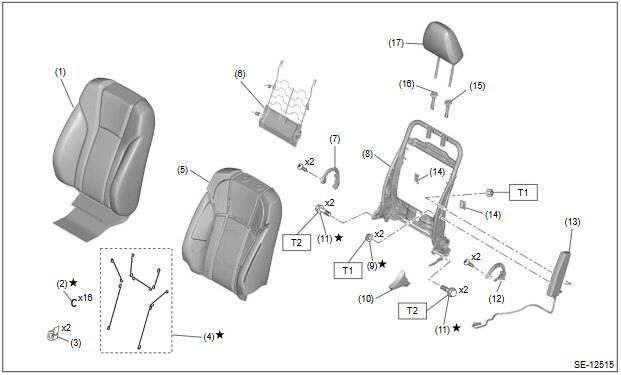

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Side airbag module (7) Seat frame ASSY backrest (8) Hinge base cover outside (9) Knob hinge reclining (10) Self-locking nut (11) Bolt (12) Hinge base cover inside (13) Flat mat & hook spring ASSY (14) Protector spring (15) Bushing headrest lock (16) Bushing headrest free (17) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover front seat cushion (2) Hog ring (3) Wire set front seat cushion (4) Seat pad ASSY cushion (5) Cover hinge outside (6) Seat frame ASSY cushion (7) Self-locking nut (8) Cover edge cushion outside (9) Cover bolt front outside (10) Lever towel bar (11) Cover bolt front inside (12) Cover edge cushion inside (13) Harness ASSY airbag (14) Harness ASSY occupant detection system (15) Harness ASSY cushion (16) Seat position sensor RH (17) Spring wave washer (18) Belt ASSY front INN* (19) Cover hinge inside (20) Cover bolt rear inside (21) Cover INN cushion inside (22) Cover bolt rear outside (23) Cover INN cushion outside (24) Panel front wire (25) Seat cushion airbag module Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 38 (3.9, 28.0)
T3: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Driver's seat (10-way power type)

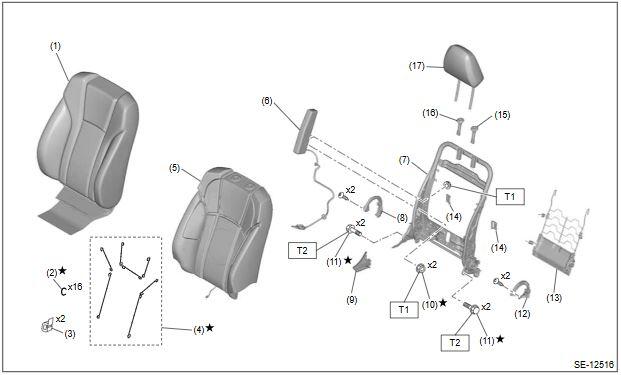

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Harness ASSY backrest (7) Flat mat & hook spring ASSY (8) Hinge base cover inside (9) Seat frame ASSY backrest (10) Self-locking nut (11) Bolt (12) Hinge base cover outside (13) Side airbag module (14) Protector spring (15) Bushing headrest lock (16) Bushing headrest free (17) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover front seat cushion (2) Hog ring (3) Wire set front seat cushion (4) Seat pad ASSY cushion (5) Belt ASSY front INN* (6) Spring wave washer (7) Cover hinge inside (8) Seat frame ASSY cushion (9) Panel ASSY cushion (10) Cover bolt front inside (11) Cover gearbox (12) Cover bolt front outside (13) Harness clamp (14) Seat position sensor LH (15) Harness ASSY cushion (16) Switch ASSY power seat (17) Cover hinge outside (18) Knob power seat (19) Knob power seat (20) Cover bracket (21) Cover bolt rear outside (22) Cover riser BRKT INN (23) Cover INN cushion outside (24) Cover bolt rear inside (25) Cover riser link (26) Cover INN cushion inside (27) Panel front wire (28) Cover seat position sensor Tightening torque: N.m (kgf-m, ft-lb)
T1: 15 (1.5, 11.1)
T2: 38 (3.9, 28.0)
T3: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
- Driver's seat (12-way power type) (without ventilation)

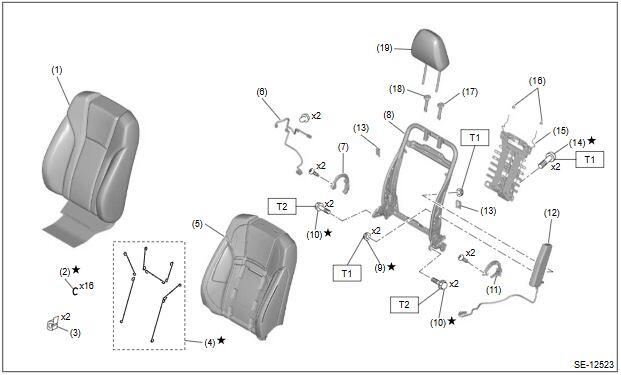

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Harness ASSY backrest (7) Hinge base cover inside (8) Seat frame ASSY backrest (9) Self-locking nut (10) Bolt (11) Hinge base cover outside (12) Side airbag module (13) Protector spring (14) TORX® bolt (15) Flat mat & hook spring ASSY (16) Bushing lumbar (17) Bushing headrest lock (18) Bushing headrest free (19) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover adjuster unit (2) Wire set front seat cushion (3) Pad adjuster unit (4) Cushion adjuster unit (5) Holder connector (6) Hog ring (7) Cover front seat cushion (8) Seat pad ASSY cushion (9) Belt ASSY front INN* (10) Spring wave washer (11) Cover hinge inside (12) Seat frame ASSY cushion (13) Panel ASSY cushion (14) Seat position memory control module (15) Cover gearbox (16) Cover bolt front inside (17) Cover bolt front outside (18) Harness clamp (19) Seat position sensor LH (20) Harness ASSY cushion (21) Switch ASSY power seat (22) Cover hinge outside (23) Knob power seat (24) Knob power seat (25) Cover bolt rear outside (26) Cover bracket (27) Cover riser BRKT INN (28) Cover INN cushion outside (29) Cover bolt rear inside (30) Cover riser link (31) Cover INN cushion inside (32) Panel front wire (33) Cover seat position sensor Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 15 (1.5, 11.1)
T3: 38 (3.9, 28.0)
T4: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
- Driver's seat (12-way power type) (with ventilation)

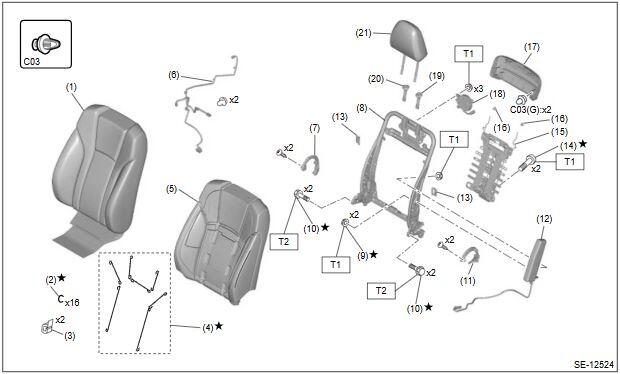

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Harness ASSY backrest (7) Hinge base cover inside (8) Seat frame ASSY backrest (9) Self-locking nut (10) Bolt (11) Hinge base cover outside (12) Side airbag module (13) Protector spring (14) TORX® bolt (15) Flat mat & hook spring ASSY (16) Bushing lumbar (17) Cover backrest blower (18) Power unit blower backrest (19) Bushing headrest lock (20) Bushing headrest free (21) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .

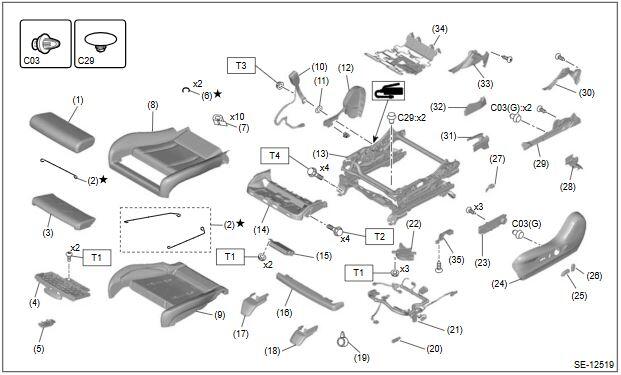

(1) Cover adjuster unit (2) Wire set front seat cushion (3) Pad ASSY adjuster unit (4) Cushion adjuster unit (5) Holder connector (6) Hog ring (7) Clip suspender (8) Cover front seat cushion (9) Seat pad ASSY cushion (10) Belt ASSY front INN* (11) Spring wave washer (12) Cover hinge inside (13) Seat frame ASSY cushion (14) Panel ASSY cushion (15) Seat position memory control module (16) Cover gearbox (17) Cover bolt front inside (18) Cover bolt front outside (19) Harness clamp (20) Seat position sensor LH (21) Harness ASSY cushion (22) Power unit blower cushion (23) Switch ASSY power seat (24) Cover hinge outside (25) Knob power seat (26) Knob power seat (27) Cover bracket (28) Cover bolt rear outside (29) Cover riser BRKT INN (30) Cover INN cushion outside (31) Cover bolt rear inside (32) Cover riser link (33) Cover INN cushion inside (34) Panel front wire (35) Cover seat position sensor Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 15 (1.5, 11.1)
T3: 38 (3.9, 28.0)
T4: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
- Passenger's seat (8-way power type) (without seat ventilation)

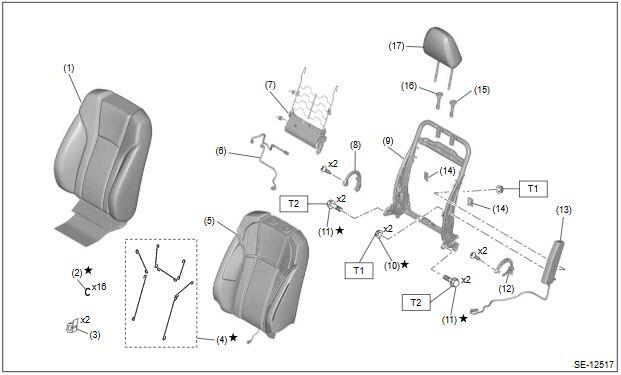

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Side airbag module (7) Hinge base cover outside (8) Seat frame ASSY backrest (9) Harness ASSY reclining (10) Self-locking nut (11) Bolt (12) Hinge base cover inside (13) Flat mat & hook spring ASSY (14) Protector spring (15) Bushing headrest lock (16) Bushing headrest free (17) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover front seat cushion (2) Hog ring (3) Wire set front seat cushion (4) Seat pad ASSY cushion (5) Knob power seat (6) Knob power seat (7) Cover hinge outside (8) Switch ASSY power seat (9) Seat frame ASSY cushion (10) Seat cushion airbag module (11) Panel ASSY cushion (12) Self-locking nut (13) Cover gearbox (14) Cover bolt front outside (15) Cover bolt front inside (16) Harness ASSY airbag (17) Harness ASSY occupant detection system (18) Seat position sensor RH (19) Harness ASSY cushion (20) Spring wave washer (21) Belt ASSY front INN* (22) Cover hinge inside (23) Cover bolt rear inside (24) Rail rear link cover INN (25) Cover INN cushion inside (26) Cover bolt rear outside (27) Rail rear link cover OUT (28) Cover INN cushion outside (29) Panel front wire (30) Cover bracket Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 15 (1.5, 11.1)
T3: 38 (3.9, 28.0)
T4: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component. - Passenger's seat (8-way power type) (with seat ventilation)

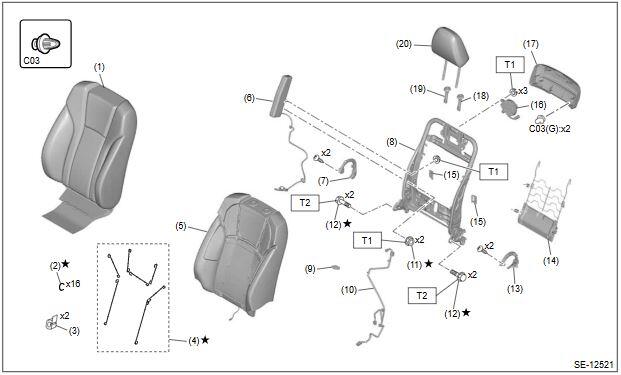

(1) Cover front seat backrest (2) Hog ring (3) Clip suspender (4) Wire set front seat backrest (5) Seat pad ASSY backrest (6) Side airbag module (7) Hinge base cover outside (8) Seat frame ASSY backrest (9) Band (10) Harness ASSY backrest (11) Self-locking nut (12) Bolt (12) Hinge base cover inside (13) Flat mat & hook spring ASSY (14) Protector spring (15) Protector spring (16) Power unit blower backrest (17) Cover backrest blower (18) Bushing headrest lock (19) Bushing headrest free (20) Headrest ASSY Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: Ref. to SEATS>FRONT SEAT>ASSEMBLY>SEAT COMMON OPERATION PROCEDURE .
(1) Cover front seat cushion (2) Hog ring (3) Clip suspender (4) Wire set front seat cushion (5) Seat pad ASSY cushion (6) Knob power seat (7) Knob power seat (8) Cover hinge outside (9) Switch ASSY power seat (10) Cover bracket (11) Seat frame ASSY cushion (12) Seat cushion airbag module (13) Panel ASSY cushion (14) Self-locking nut (15) Cover gearbox (16) Cover bolt front outside (17) Cover bolt front inside (18) Harness ASSY airbag (19) Harness ASSY occupant detection system (20) Seat position sensor RH (21) Seat ventilation control module (22) Harness ASSY cushion (23) Power unit blower cushion (24) Spring wave washer (25) Belt ASSY front INN* (26) Cover hinge inside (27) Cover bolt rear inside (28) Rail rear link cover INN (29) Cover INN cushion inside (30) Cover bolt rear outside (31) Rail rear link cover OUT (32) Cover INN cushion outside (33) Panel front wire Tightening torque: N.m (kgf-m, ft-lb)
T1: 6 (0.6, 4.4)
T2: 15 (1.5, 11.1)
T3: 38 (3.9, 28.0)
T4: Ref. to SEATS>FRONT SEAT>INSTALLATION .
*: Apply grease when replacing the belt assembly front INN. Ref. to SEAT BELT SYSTEM>FRONT SEAT BELT>INSTALLATION>BELT ASSEMBLY FRONT INN .
NOTE: Do not disassemble the load sensor, cushion frame assembly and slide rail assembly, which are integrated in an assembly component.
