Chart A1 - ECM Power Supply & Ground Circuit Check

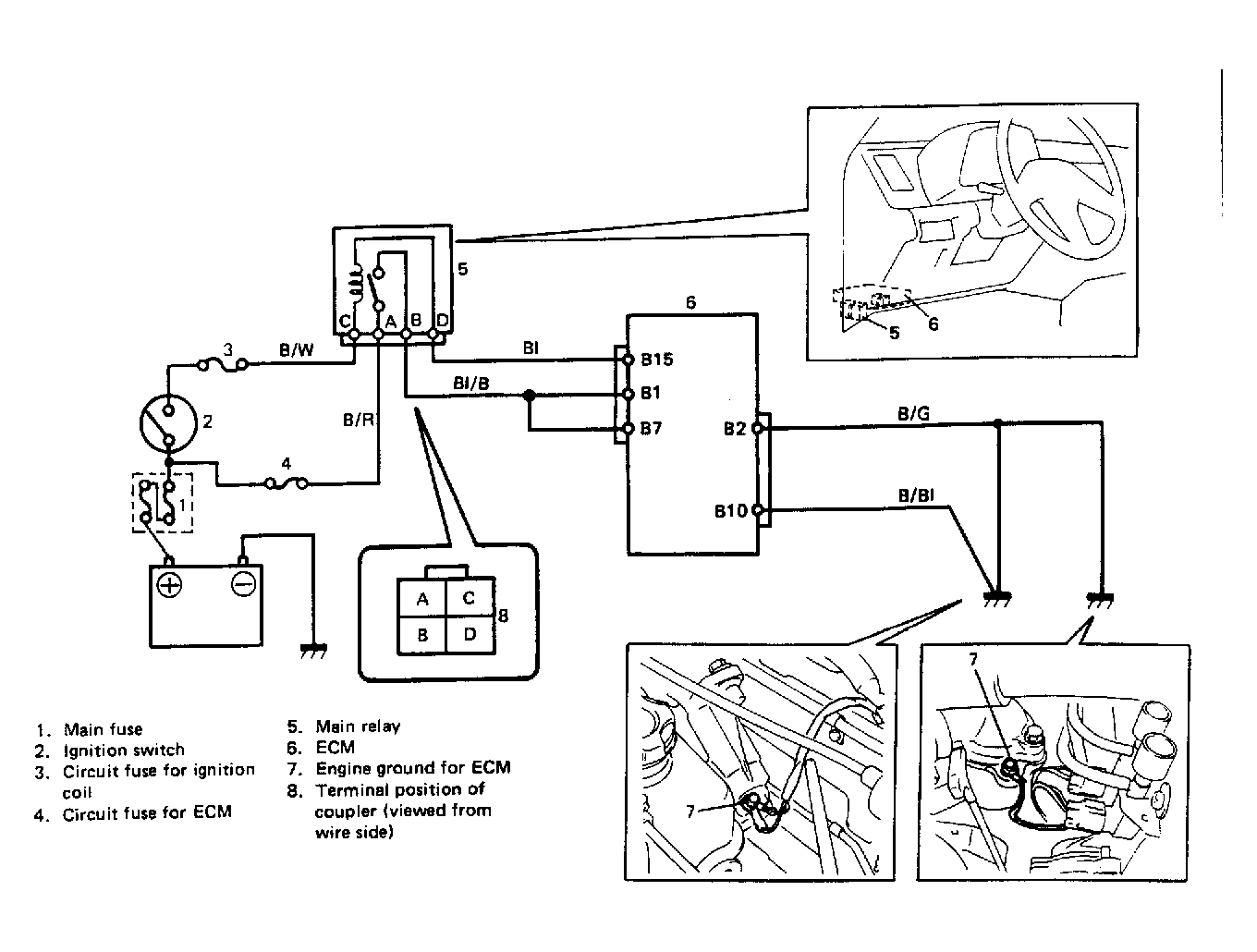

Fig 1: Chart A1 Schematic, ECM Power & Ground Ckt. Check
G91I17416Courtesy of SUZUKI OF AMERICA CORP.

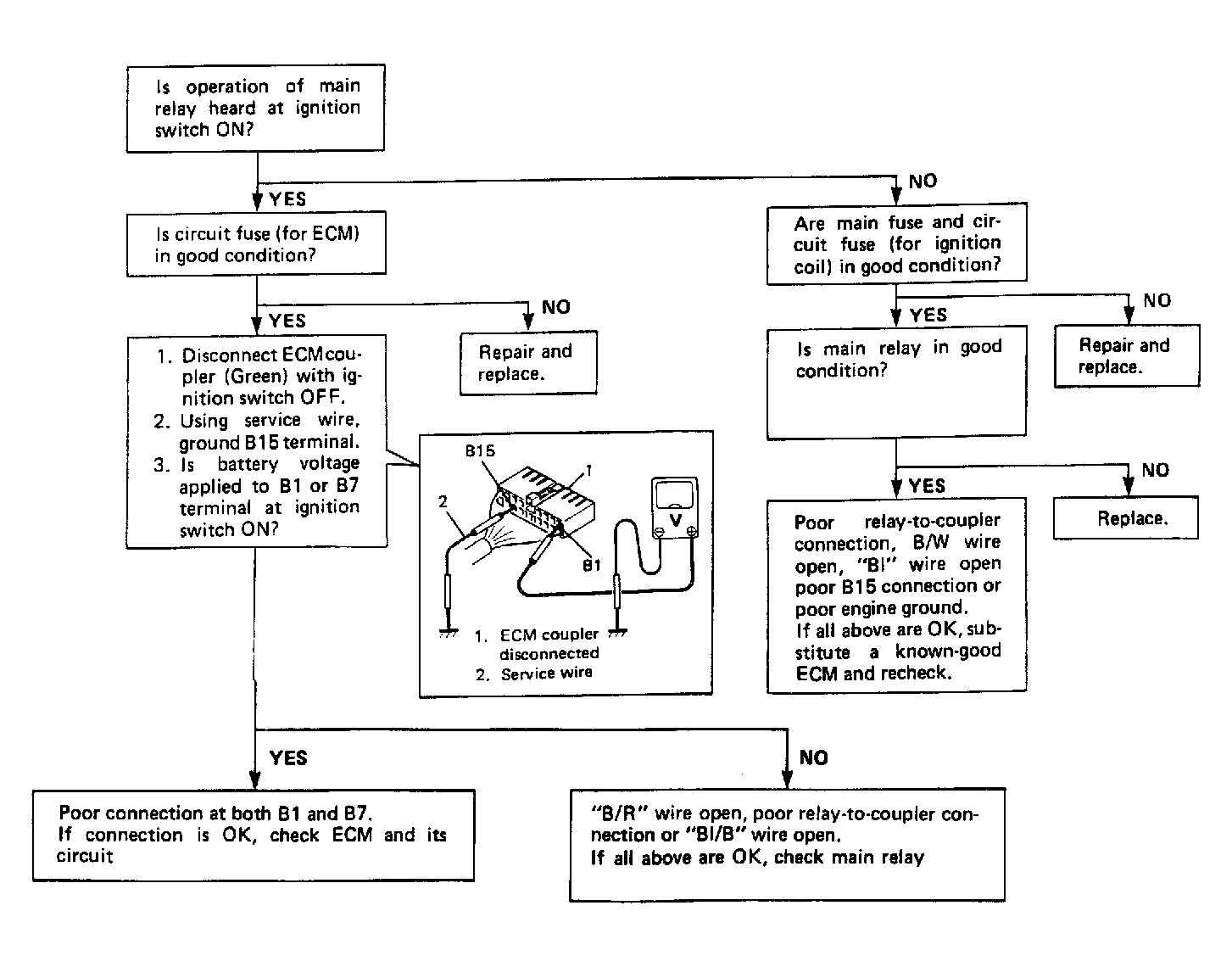

Fig 2: Chart A1 Flow Chart, ECM Power & Ground Ckt. Check
G91A17871Courtesy of SUZUKI OF AMERICA CORP.
