Body Electrical Control System
›
General Description
›
Combination Switch Reading System: System Description
›
Combination Switch Matrix
›
Notes
Combination Switch Matrix: Notes

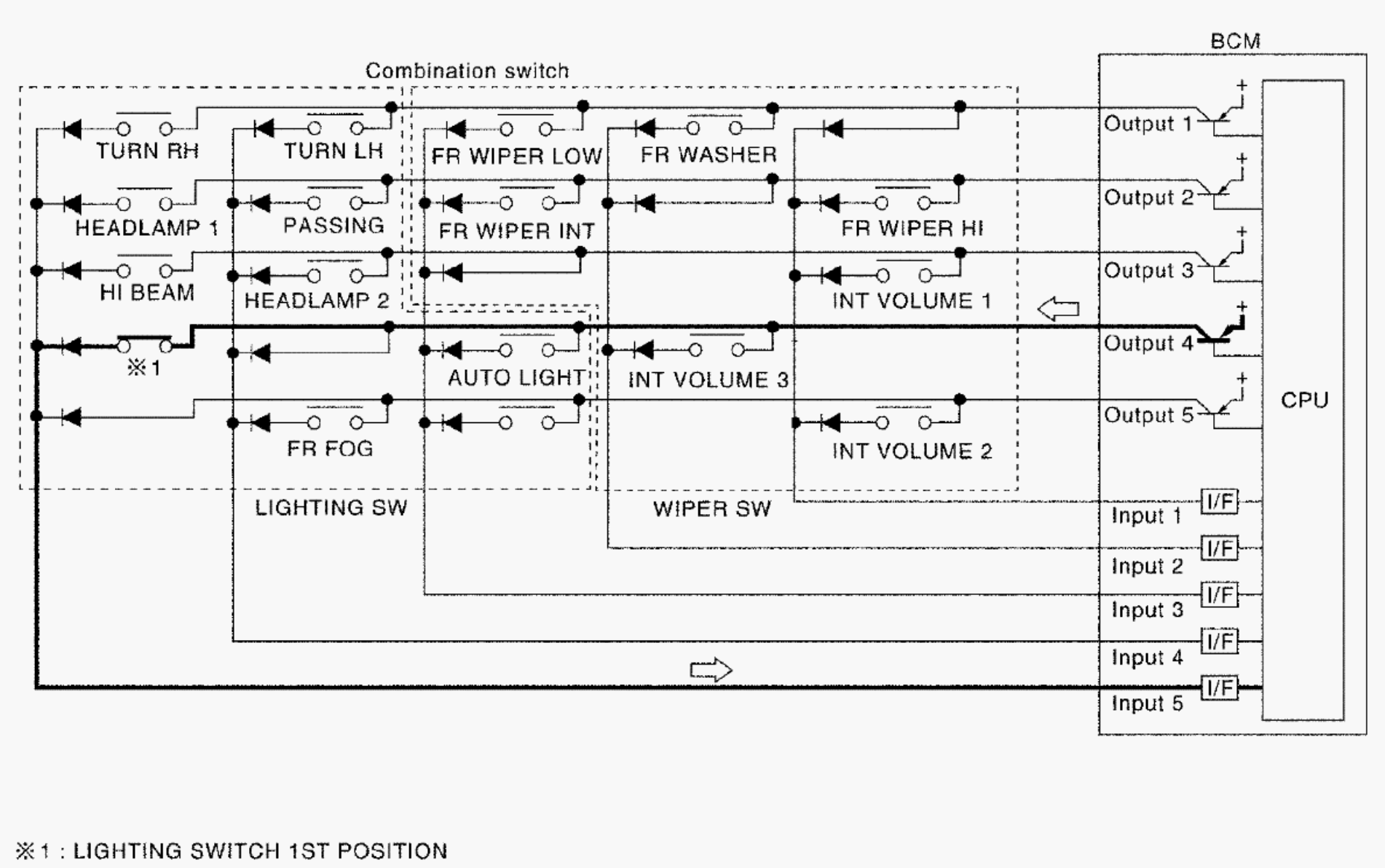

Fig 1: Identifying Combination Switch Circuit
Courtesy of SUZUKI OF AMERICA CORP.
