Section 1 (Continuously Variable Transaxle (CVT))
›
Schematic and Routing Diagram
›
Electronic Shift Control Input/Output Diagram
Electronic Shift Control Input/Output Diagram
WARNING:
This page is about a different variant/trim than selected.

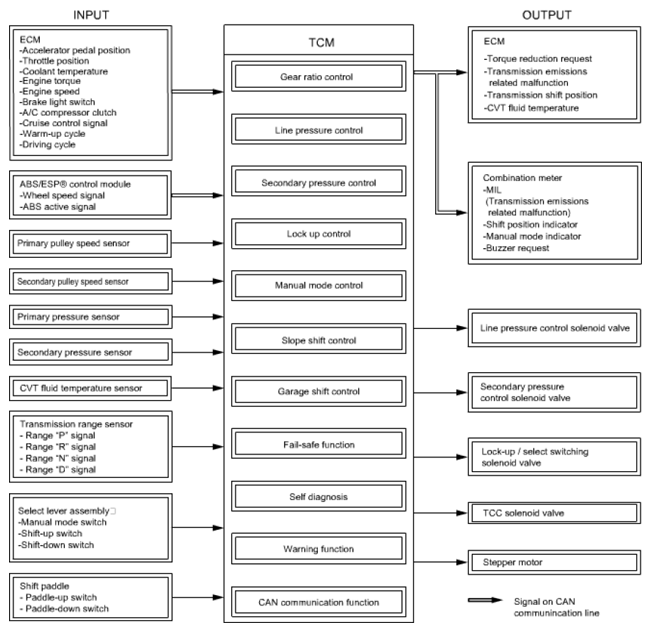

Fig 1: Electronic Shift Control Input/Output Diagram
Courtesy of SUZUKI OF AMERICA CORP.
