No. 16 Test, ISC Valve Circuit Test

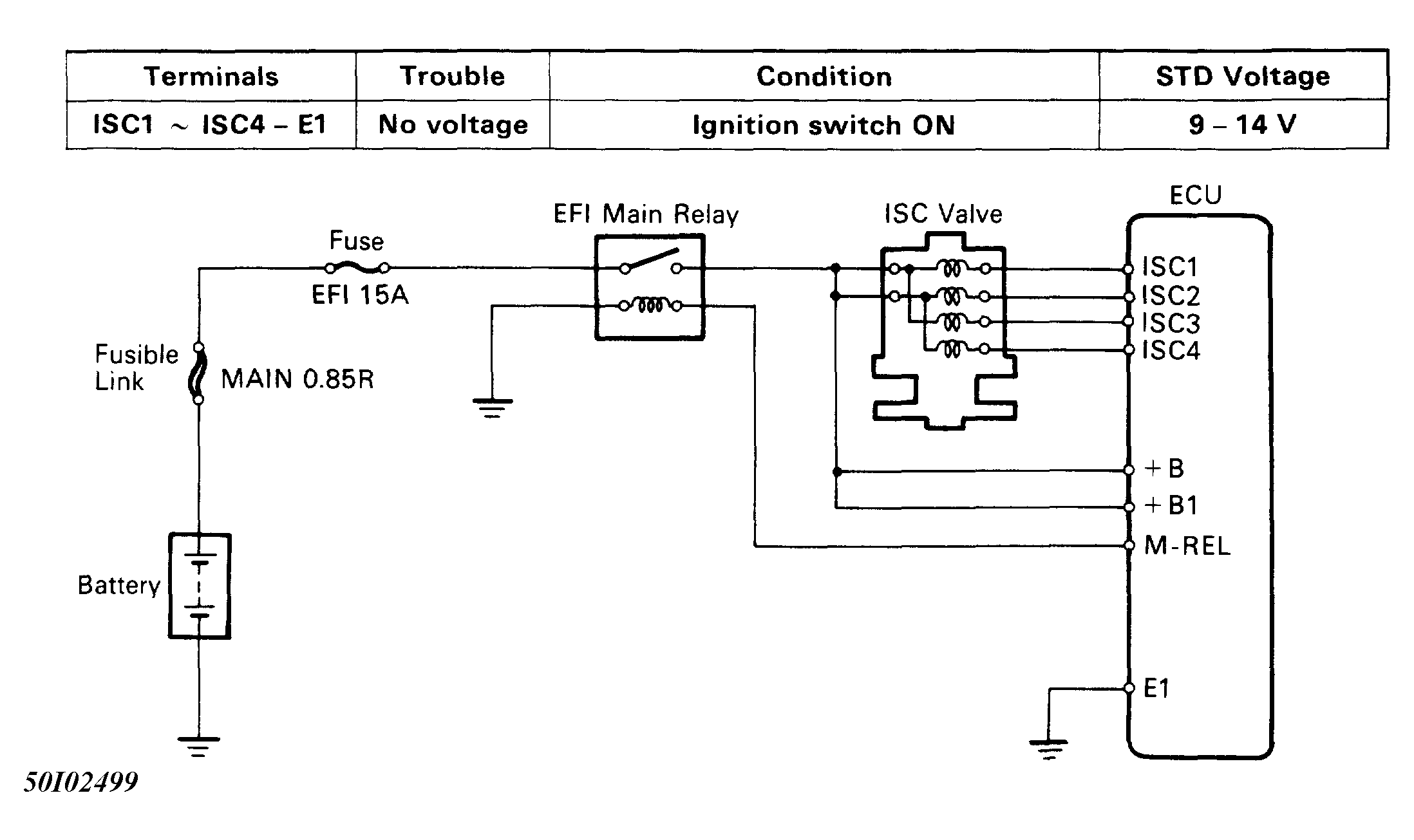

Fig 1: No. 16 Test, ISC Valve Circuit Test, Schematic
G50I02499Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

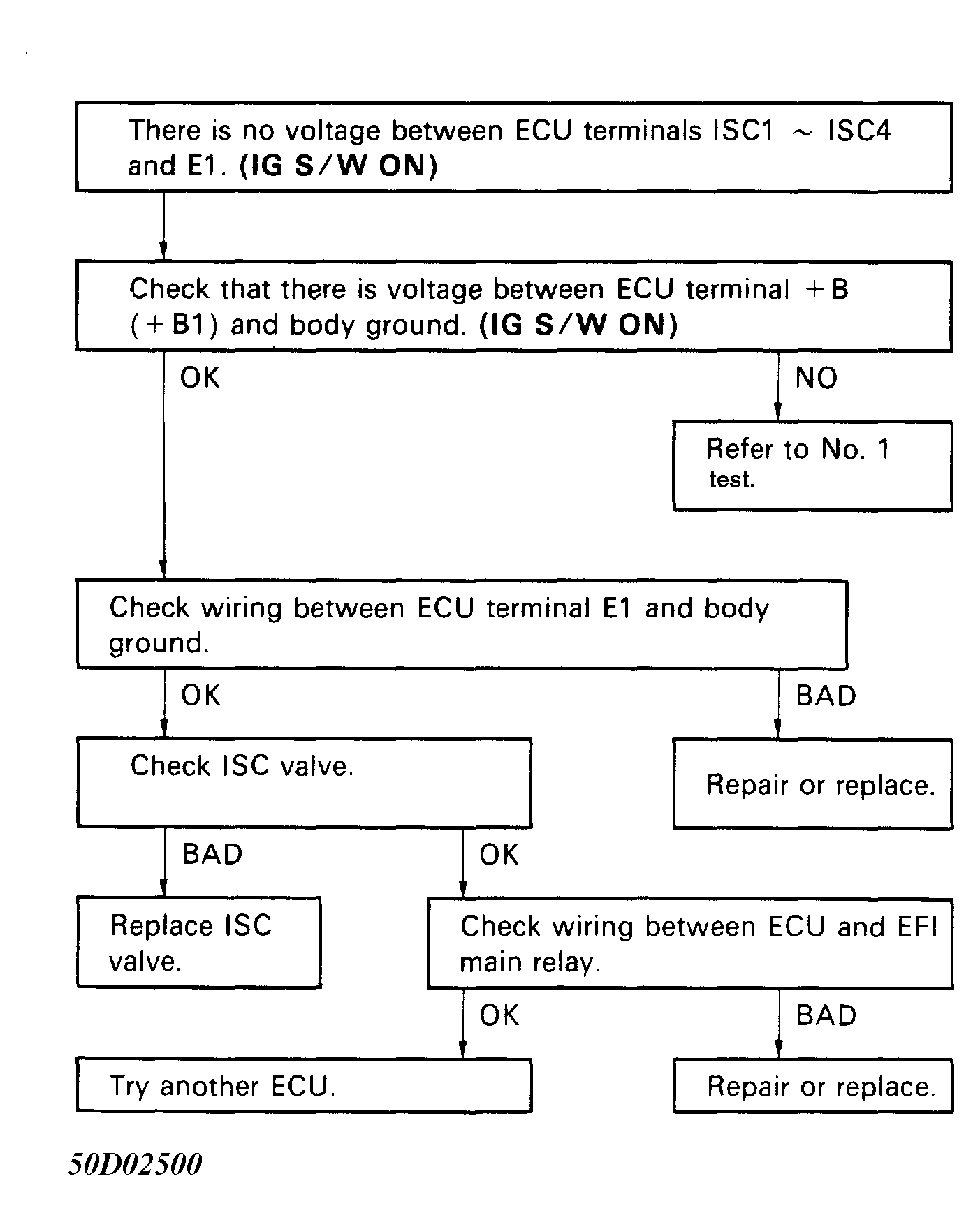

Fig 2: No. 16 Test, ISC Valve Circuit Test, Flow Chart
G50D02500Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
