CAMRY & CAMRY SOLARA
- Manufacturer does not list procedure for Throttle Position (TP) sensor adjustment. Only information available is for checking resistance of TP sensor.

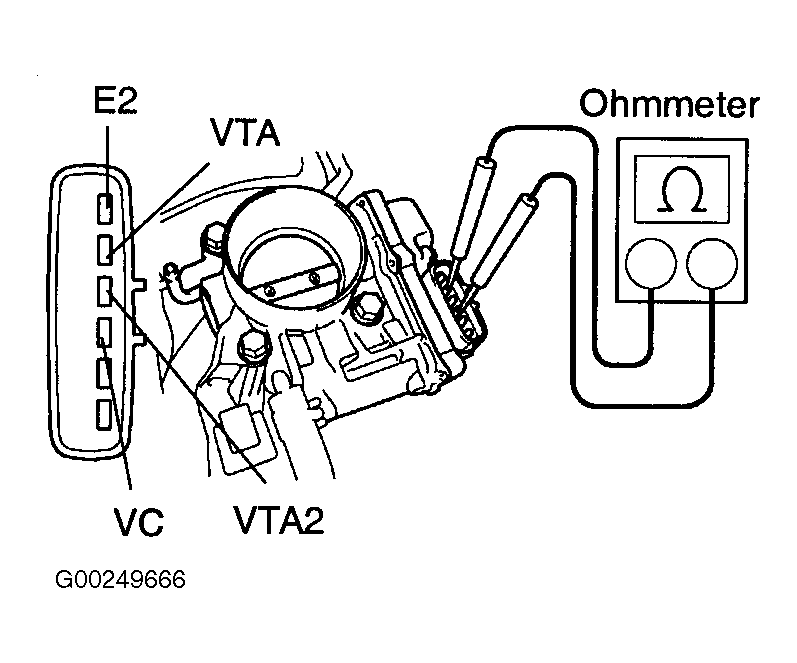

- Disconnect 6-pin electrical connector from throttle body for TP sensor. Using ohmmeter, check resistance between VC and E2 terminals on throttle body for TP sensor. See Fig 1. Replace throttle body assembly if resistance is not within specification. See THROTTLE POSITION SENSOR RESISTANCE table.
THROTTLE POSITION SENSOR RESISTANCE
| Application |
Throttle Position |
Terminals |
Ohms |
| Camry & Camry Solara |
| Fully Closed |
VC & E2 |
1200-3200 |
| Fully Closed |
VTA & E2 |
1800-10,500 |
| Fully Closed |
VTA2 & E2 |
1800-10,500 |
| Celica (With 1ZZ-FE Engine) |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
| Closed Or Open |
VC-E2 |
2500-5900 |
| Celica (With 2ZZ-GE Engine) |
| Corolla & ECHO |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
| Closed Or Open |
VC & E2 |
2500-5900 |
| Highlander |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
| Closed Or Open |
VC & E2 |
2500-5000 |
| Matrix (1ZZ-FE & 2ZZ-GE Engines) |
| Fully Closed |
VTA & E2 |
2000-10,200 |
| Fully Open |
VTA & E2 |
200-5700 |
| Closed Or Open |
VC & E2 |
2500-6000 |
| MR2 (With Standard Type Manual Transaxle) |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
|
VC & E2 |
2500-5900 |
| MR2 (With Sequential Manual Transaxle) |
|
VC & E2 |
1200-3200 |
| Prius |
|
VC & E2 |
1200-3200 |
| RAV4 |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
|
VC & E2 |
2500-5900 |
| Tacoma |
| Fully Closed |
VTA & E2 |
200-5700 |
| Fully Open |
VTA & E2 |
2000-10,200 |
|
VC & E2 |
2500-5900 |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
