Component Locations
WARNING: This page is about a different car, the 2003 Lexus GS 430, 2003 Lexus GS 300, 2002 Lexus GS 430, and 2002 Lexus GS 300. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location |
|---|---|

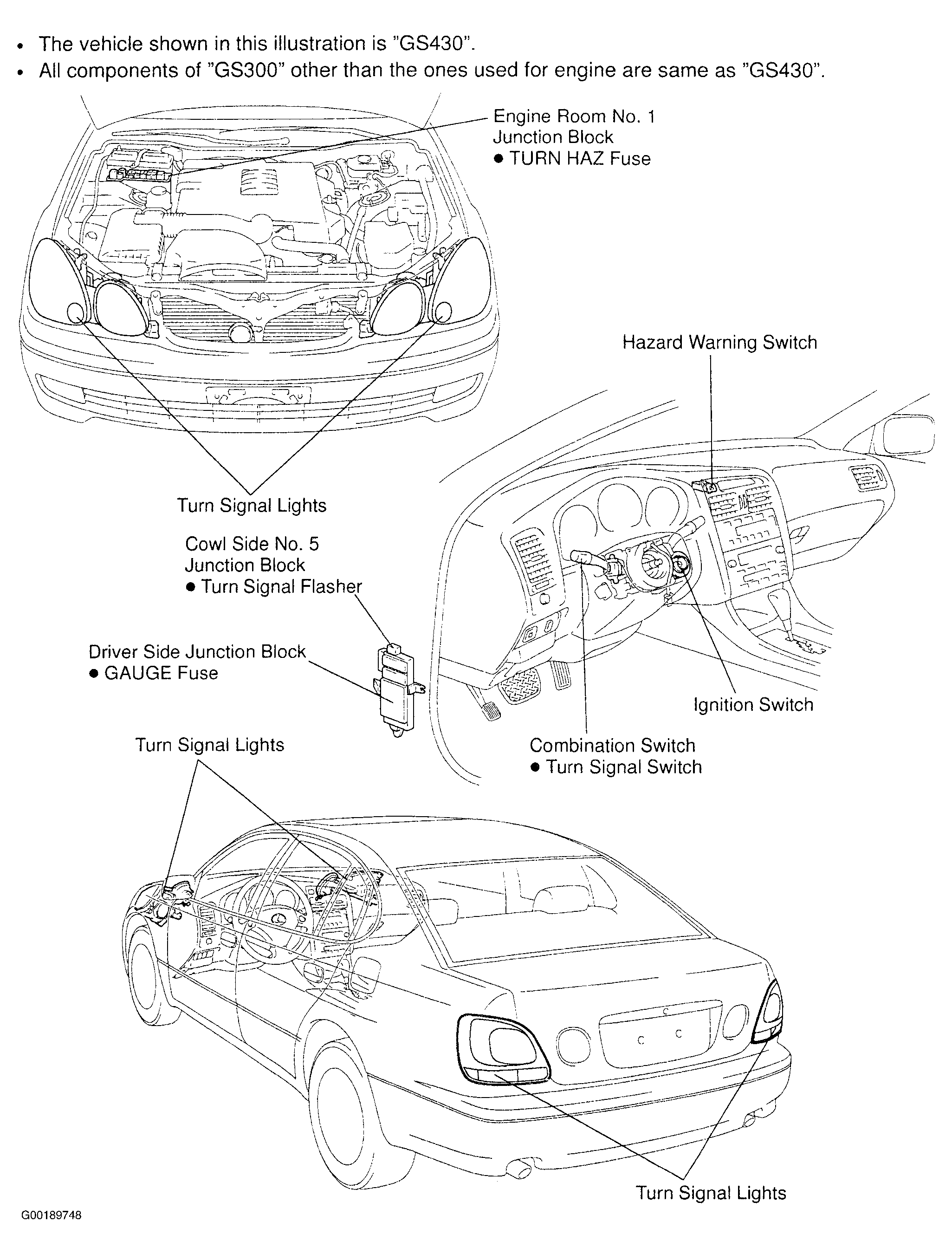

| Combination Switch | Fig 1 |
| Cowl Side No. 5 Junction Block | Fig 1 |
| Driver Side Junction Block | Fig 1 |
| Engine Room No. 1 Junction Block | Fig 1 |
| Fog Light Relay | In Driver Side Instrument Panel Junction Block |
| GAUGE Fuse | Fig 1 |
| Headlight Control Relay | In Engine Room No. 1 Junction Block |
| Headlight Dimmer (Daytime Running Light No. 2) Relay | In Engine Room No. 3 Relay Block |
| Horn Relay | In Engine Room No. 2 Relay Block |

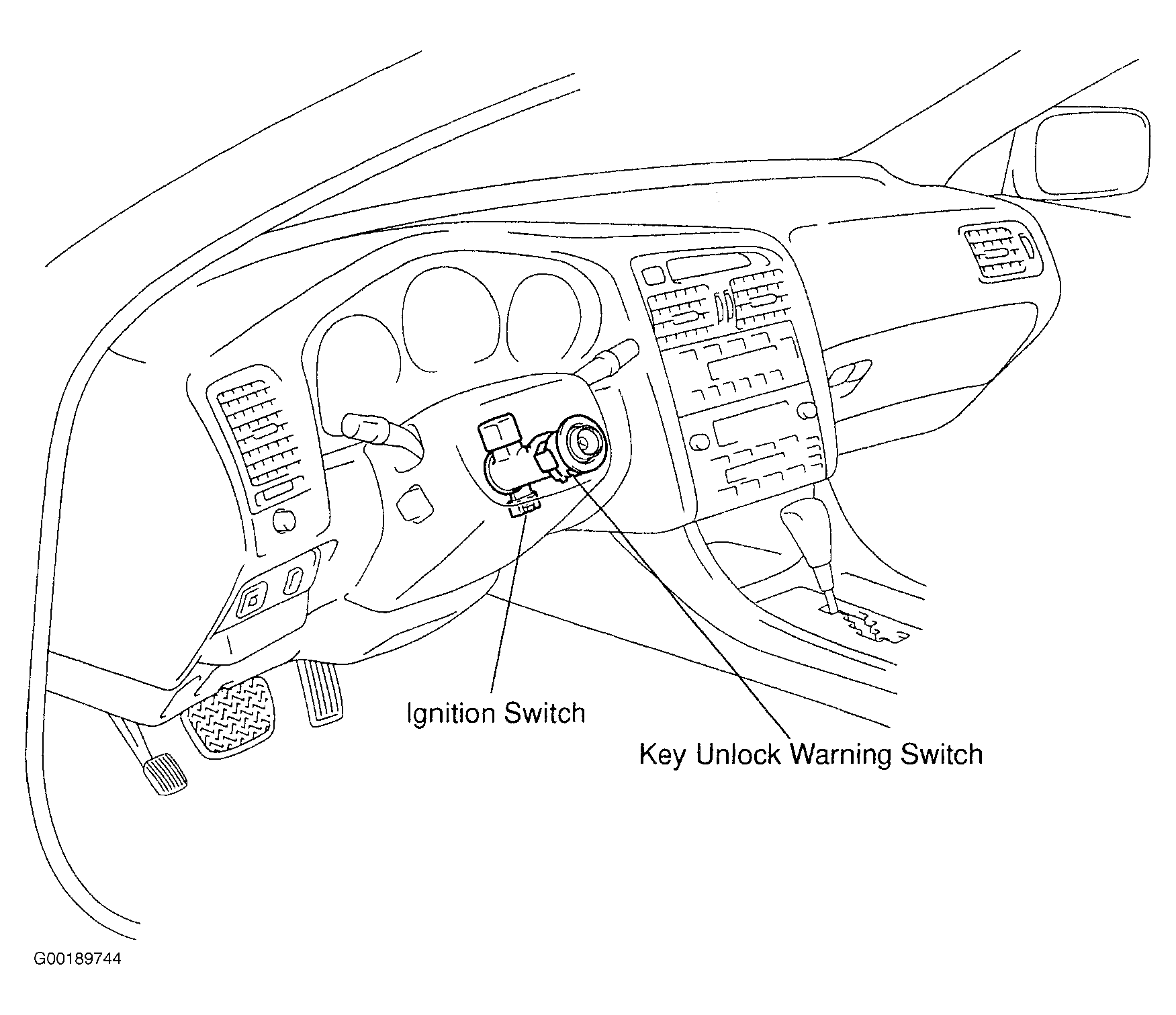

| Ignition Switch | Fig 1 & Fig 2 |
| Key Unlock Warning Switch | Fig 2 |
| Taillight Control Relay | In Driver Side Instrument Panel Junction Block |
| TURN HAZ Fuse | Fig 1 |
| Turn Signal Flasher | Fig 1 |
