Section 448 (Navigation System - Diagnostics)
›
Terminals Of Ecu
›
Multi Display
Multi Display
WARNING:
This page is about a different car, the 2002 Toyota Prius. However, it is still accessible from the selected car via links, so may be relevant.

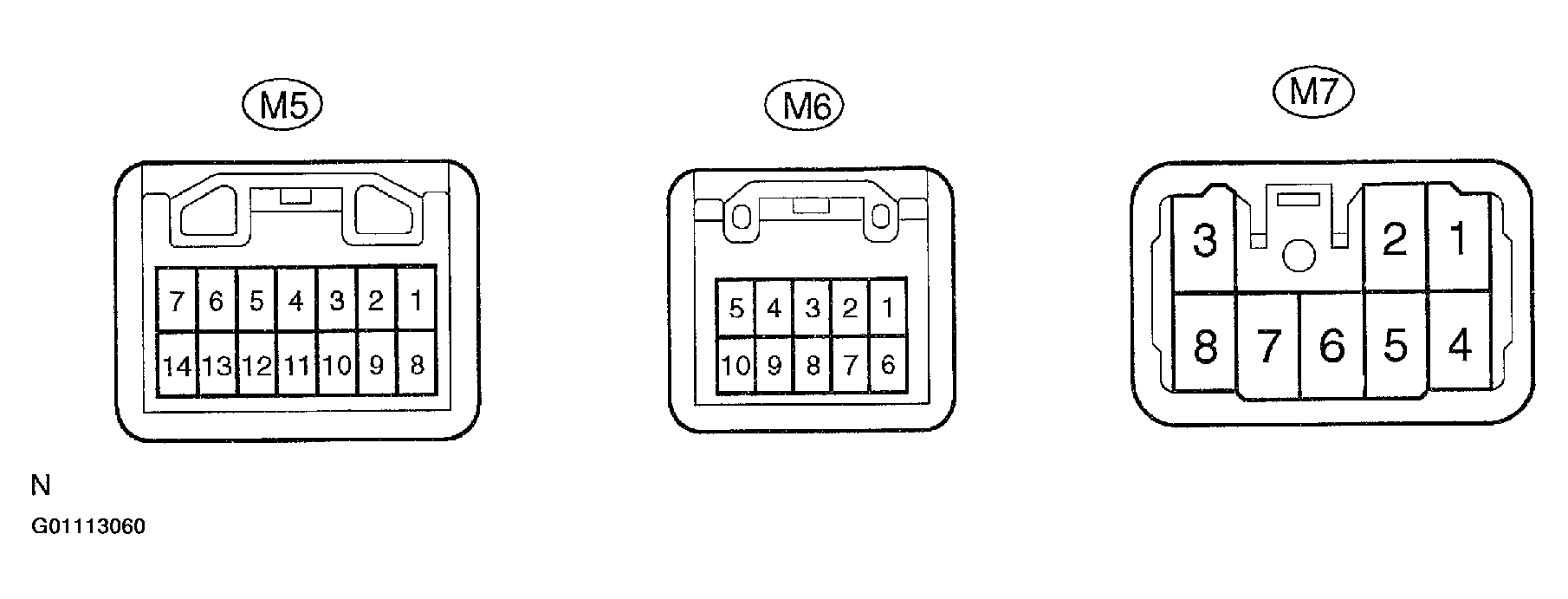

Fig 1: Identifying Multi Display ECU Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

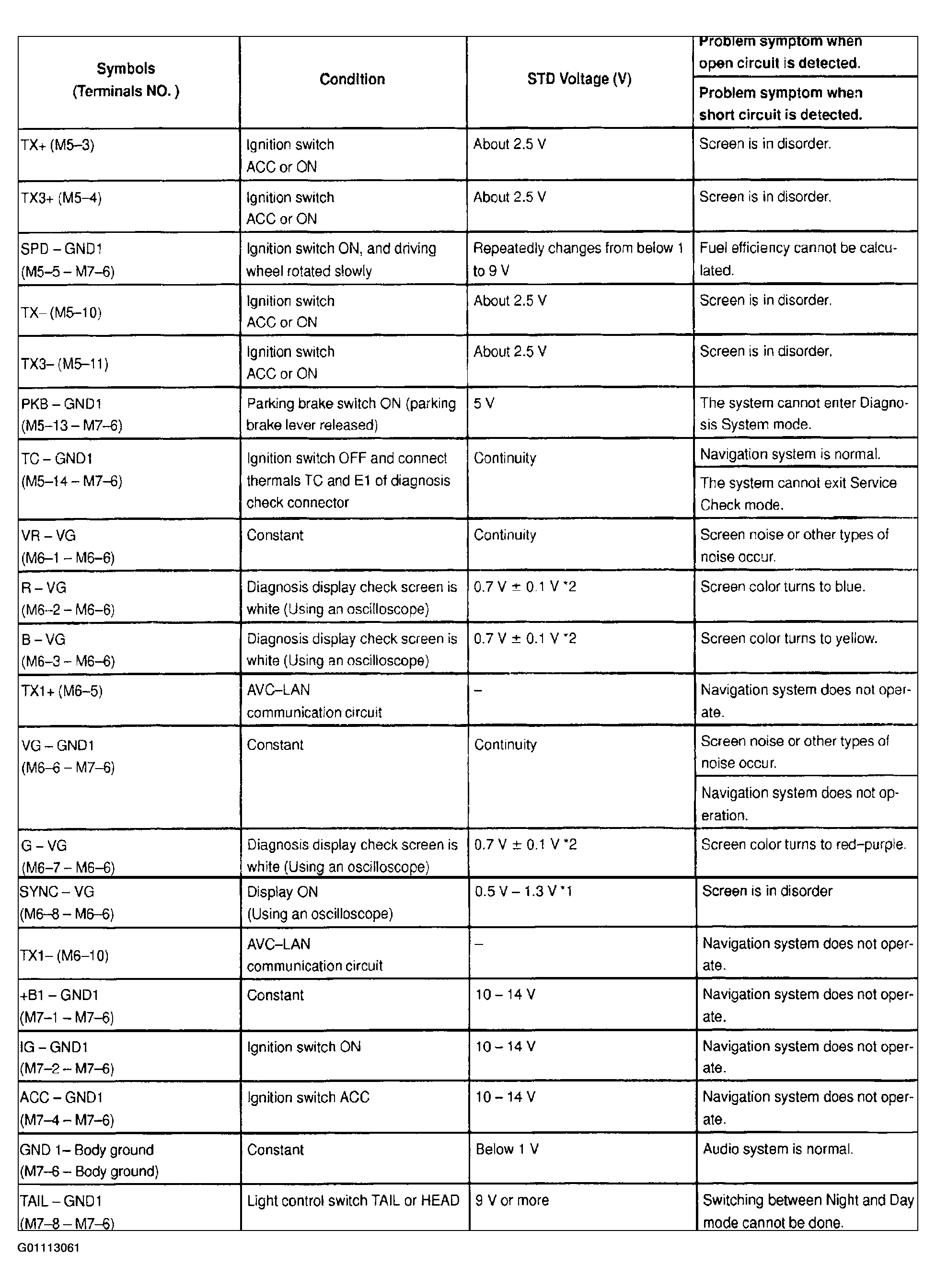

Fig 2: Multi Display ECU Terminal Specifications
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
