Torque Specifications

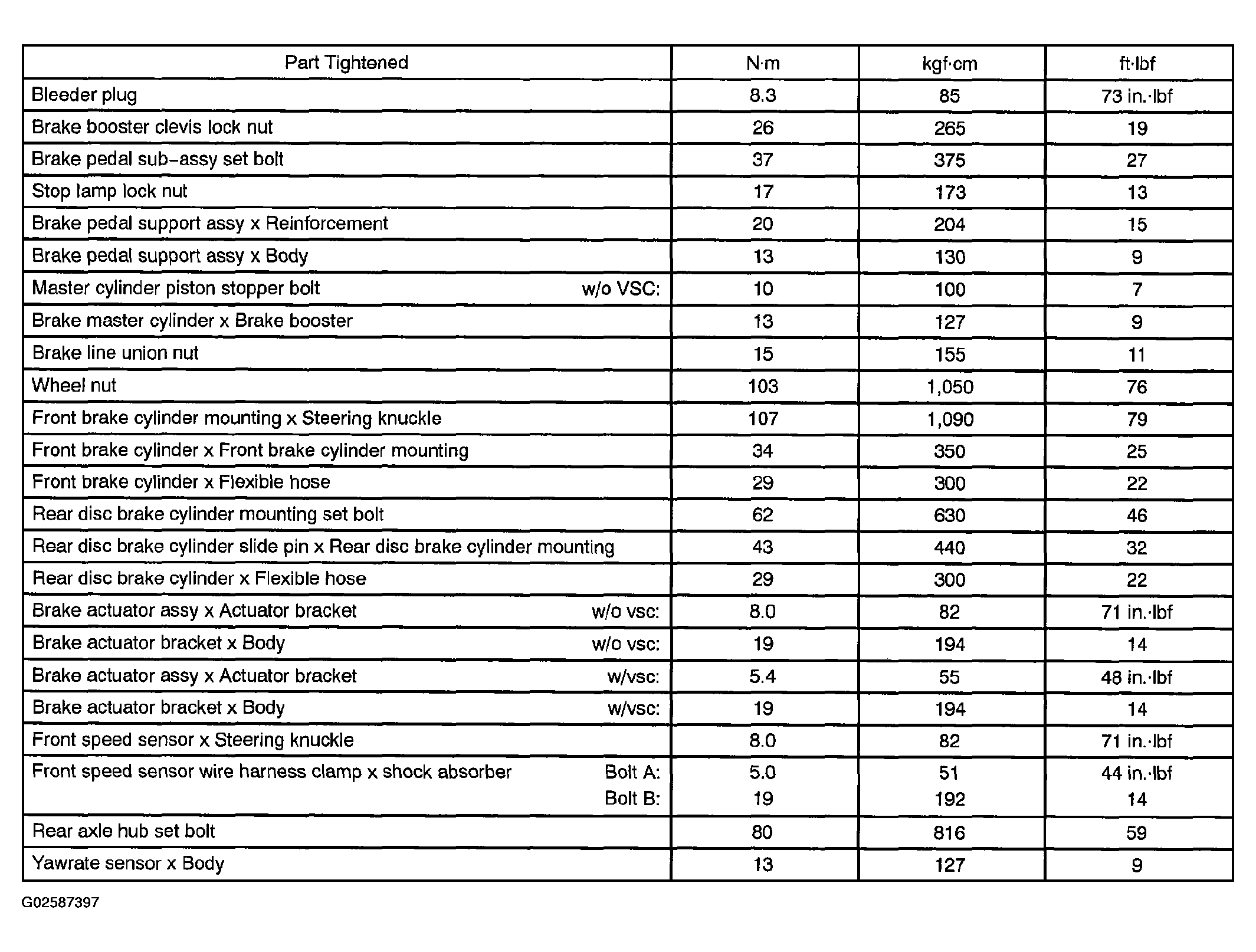

Brake Torque Specifications
| Part Tightened | N.m | kgf.cm | ft.lbf | |
|---|---|---|---|---|
| Bleeder plug | 8.3 | 85 | 73 in..lbf | |
| Brake booster clevis lock nut | 26 | 265 | 19 | |
| Brake pedal sub-assy set bolt | 37 | 375 | 27 | |
| Stop lamp lock nut | 17 | 173 | 13 | |
| Brake pedal support assy x Reinforcement | 20 | 204 | 15 | |
| Brake pedal support assy x Body | 13 | 130 | 9 | |
| Master cylinder piston stopper bolt | w/o VSC: | 10 | 100 | 7 |
| Brake master cylinder x Brake booster | 13 | 127 | 9 | |
| Brake line union nut | 15 | 155 | 11 | |
| Wheel nut | 103 | 1,050 | 76 | |
| Front brake cylinder mounting x Steering knuckle | 107 | 1,090 | 79 | |
| Front brake cylinder x Front brake cylinder mounting | 34 | 350 | 25 | |
| Front brake cylinder x Flexible hose | 29 | 300 | 22 | |
| Rear disc brake cylinder mounting set bolt | 62 | 630 | 46 | |
| Rear disc brake cylinder slide pin x Rear disc brake cylinder mounting | 43 | 440 | 32 | |
| Rear disc brake cylinder x Flexible hose | 29 | 300 | 22 | |
| Brake actuator assy x Actuator bracket | w/o vsc: | 8.0 | 82 | 71 in..lbf |
| Brake actuator bracket x Body | w/o vsc: | 19 | 194 | 14 |
| Brake actuator assy x Actuator bracket | w/vsc: | 5.4 | 55 | 48 in..lbf |
| Brake actuator bracket x Body | w/vsc: | 19 | 194 | 14 |
| Front speed sensor x Steering knuckle | 8.0 | 82 | 71 in..lbf | |
| Front speed sensor wire harness clamp x shock absorber | Bolt A: | 5.0 | 51 | 44 in..lbf |
| Bolt B: | 19 | 51 | 192 | |
| Rear axle hub set bolt | 80 | 816 | 59 | |
| Yawrate sensor x Body | 13 | 127 | 9 | |
