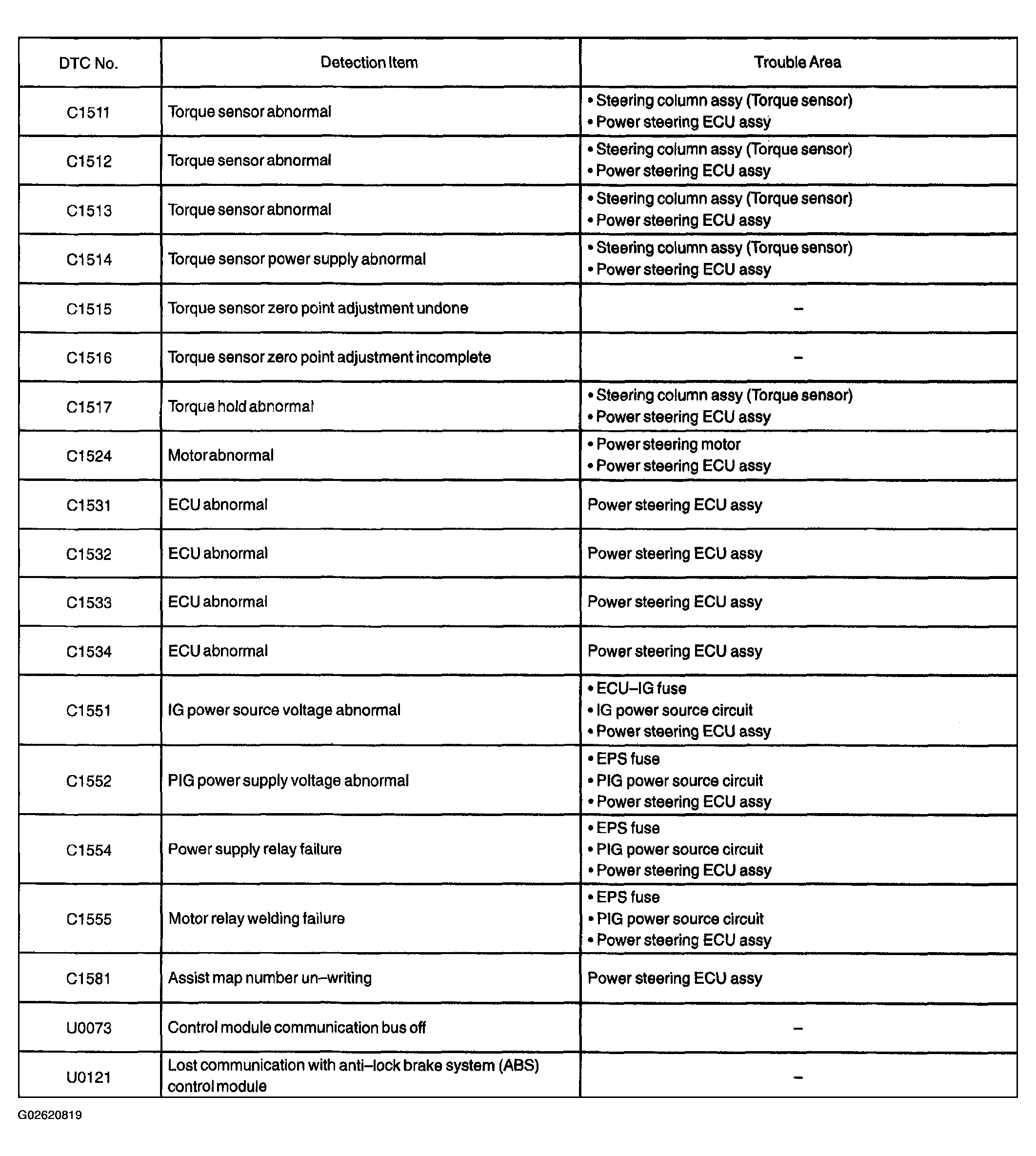

Diagnostic Trouble Code Chart
DIAGNOSTIC TROUBLE CODES (DTC) LIST
| DTC | Description |
|---|---|
| DTC C1511, C1512, C1513, C1514, C1517 | TORQUE SENSOR ABNORMAL, DTC TORQUE SENSOR ABNORMAL/POWER SUPPLY ABNORMAL/HOLD ABNORMAL |
| DTC C1515 | TORQUE SENSOR ZERO POINT ADJUSTMENT UNDONE |
| DTC C1516 | TORQUE SENSOR ZERO POINT ADJUSTMENT INCOMPLETE |
| DTC C1524 | MOTOR ABNORMAL |
| DTC C1531, C1532, C1533, C1534 | ECU ABNORMAL |
| DTC C1551 | IG POWER SOURCE VOLTAGE MALFUNCTION |
| DTC C1552, C1554, C1555 | PIG POWER SUPPLY VOLTAGE ABNORMAL, POWER SUPPLY RELAY FAILURE & MOTOR RELAY WELDING FAILURE |
| DTC C1581 | ASSIST MAP NUMBER UN-WRITING |
| DTC U0073, U0121 | CONTROL MODULE COMMUNICATION BUS OFF & LOST COMMUNICATION WITH ANTI-LOCK BRAKE SYSTEM (ABS) CONTROL MODULE |
HINT:
If a trouble code is displayed during the DTC check, inspect the circuit listed for that code. For details of each code, refer to the "See page" under respective "DTC No." in the DIAGNOSTIC TROUBLE CODE CHART .
