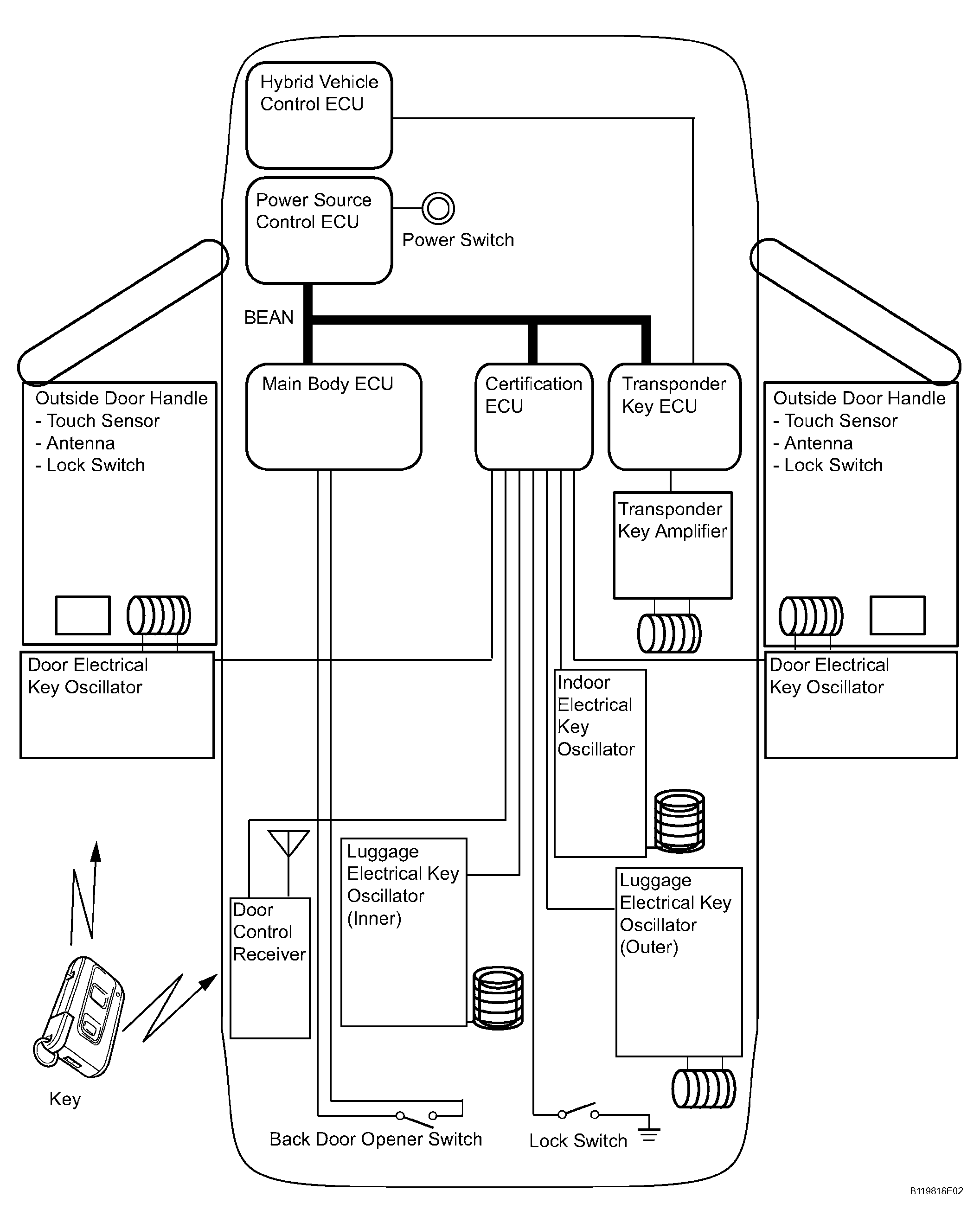

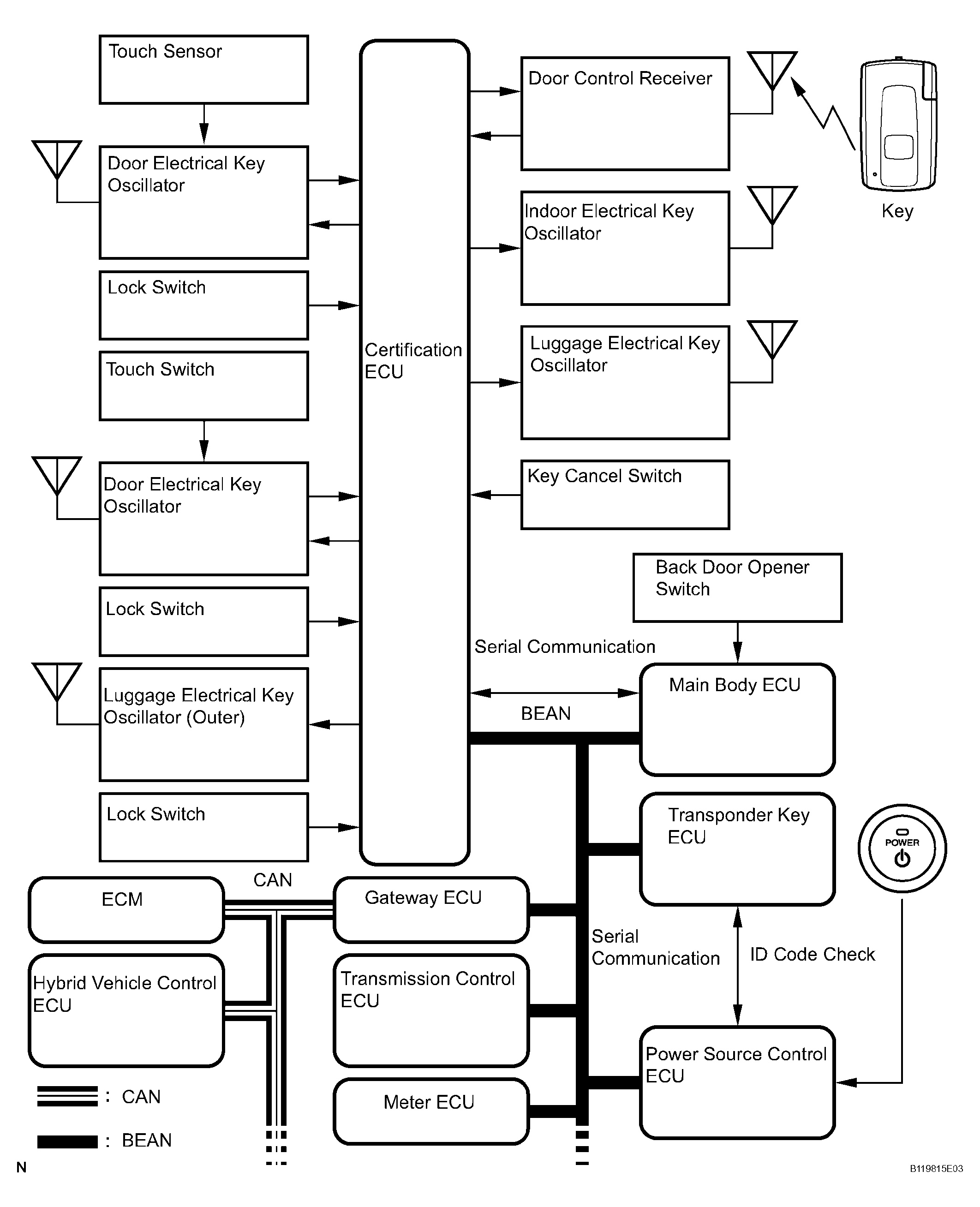

| Hybrid Vehicle Control ECU |
Certification ECU |
Shift position signal |
BEAN |
| Main Body ECU |
Certification ECU |
- Driver door key-linked lock/ unlock signal (entry lock/ unlock control)
- DTC erasure signal
- Door lock position signal (D, P, rear doors) (entry lock/ unlock control)
- Electric back door status signal (entry back door control)
- Courtesy switch signal (D, P, rear doors) (entry lock/unlock, warning control)
- Vehicle specification signal (entry control change)
- IG switch signal (entire entry control)
- ACC switch signal (entry warning control)
- Halfway switch signal (entry ignition control)
- Back door switch signal (entry back door control)
- All door courtesy switch signals (entry lock/unlock, warning control)
|
BEAN |
| Transponder Key ECU |
Certification ECU |
- Entry control ON signal (entry ignition control)
- Steering lock release activation signal (entry ignition control)
|
BEAN |
| Power Source Control ECU |
Certification ECU |
- Immobiliser ID verification request signal (entry ignition control)
- Key slot status (w/ or w/o key) signal (entry ignition control)
- Key code verification signal (wireless control)
|
BEAN |
| Certification ECU |
Transponder Key ECU |
- Entry control ON signal (entry ignition control)
- Steering lock release activation signal (entry ignition control)
|
BEAN |
