Power Outlet (12V)
›
Notes
Power Outlet (12V): Notes

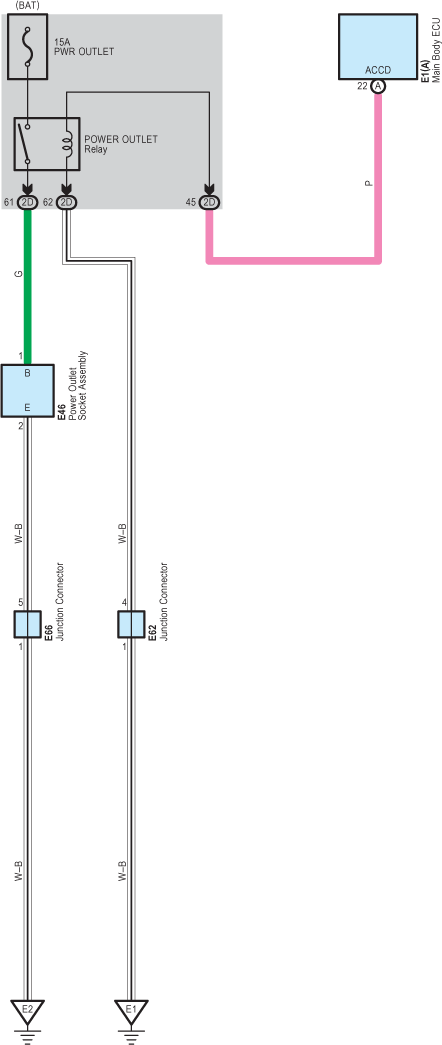

Fig 1: Power Outlet (12V) - Circuit Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
